ＰＲＡ−２０００ＺＲ．　１２台目修理記録

２０２４／９／２４到着　　完成

注意　このAMPはPRE−OUT／REC端子出力にDCが出る事が有ります。 　　　　よって、メインAMPに、DC入力が有る場合、これを使用しないように！　HMA−９５００やB-2301等

Ａ．　修理前の状況 オーバーホール修理を依頼致したく、 ご連絡させていただきます。 ２０年ほど前にオーディオショップより中古で入手したモノです。 ４年前に県内で引っ越しするまで、フォノイコとして使用していました。 引っ越し前、久々にプリ部を通した音声を確認したところ、 ナローレンジの聞くに堪えない音でしたので、 どこかは分かりませんが劣化が進行しているものと思われます。 フォノイコ部の音は、その時点では正常でした。 引っ越し後、諸般の事情でオーディオから離れていましたが、 先日、いくつかの機器に通電してみたところ、 2000ZRほど古くない機器でも正常に動かないものがあり、 2000ZRは通電する前に修理していただこうと考えた次第です。 フォノイコ内蔵のプリアンプは、 他にも手元にあるため、特に急ぎませんが、 2000ZRは思い入れのある機種ですので、 今後もなるべく良い状態で維持したいと思っています。 Ｂ．　原因・現状 各部経年変化。 修理履歴あり。 Ｃ．　修理状況 全電解コンデンサー交換。 半固定ＶＲ交換。 リード・リレー交換。 １部抵抗交換。 １部抵ＴＲ（トランジスター）交換。 １部フイルムコンデンサー。 １部ＯＰ-ＡＭＰ交換。 電源コードを取り３Pインレットに取付。 入出力RCA端子をテフロン絶縁型と交換。 Ｋ．　裏パネル加工・塗装、木ケース修理。 D．　使用部品 オーディオ用電解コンデンサー　　　　　　　　　　１０４個（ニチコン・ミューズ使用）。 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　４個。 リード・リレー　　　　　　　　　　　　　　　　　　　　　　９個。 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 フイルムコンデンサー　　　　　　　　　　　　　　　　１２個。 ＯＰ-ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　　　１個。 ３Pインレット　FURUTECH　FI-10(R) ロジウムメッキ　１個。 テフロン絶縁型ＲＣＡ端子　　１２組２４個。 Ｅ．　調整・測定 Ｆ．　上位測定器による　調整・測定 Ｇ．　修理費　　　　　　１４０，０００円。　　　オ−バ−ホ−ル修理。 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＤＥＮＯＮ　ＰＲＡ−２０００ＺＲ　の仕様（マニアル・カタログより）

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る。

Ａ１２．　点検中　操作ポケットを開け、前から見る。

Ａ１３．　点検中　前右から見る

Ａ１４．　点検中　後から見る

Ａ１５．　点検中　後左から見る

Ａ２１．　点検中　上から見る。

Ａ２２．　点検中　木ケースを取り、上から見る。

Ａ２３．　点検中　木ケースを取り、清掃後、上から見る。

Ａ２４．　点検中　木ケースを取り、上から見る。ヘッドＡＭＰのの電解コンデンサー頭のビニールが剥けている。

Ａ３１．　点検中　下前から見る

Ａ３２．　点検中　下前左から見る

Ａ３３．　点検中　下後から見る

Ａ３４．　点検中　下後右から見る

Ａ４１．　点検中　下から見る

Ａ４２．　木ケースを取り、下から見る。

Ａ４３．　木ケースを取り、下から見る。　ＥＱアンプの電解コンデンサー頭のビニールが剥けている。

Ａ５１．　点検中　電源コード取り付け。

Ａ５２．　点検中　電源コード取り付け。　３Pインレットに交換可能。FURUTECH　FI-10(R) ロジウムメッキ。

Ａ６１．　点検中　入力RCA端子。

Ａ６２．　点検中　入力RCA端子。　　テフロン絶縁型と交換可能。

Ａ７１．　点検中　ＴＡＰＥ_入出力RCA端子、出力RCA端子。

Ａ７２．　点検中　ＴＡＰＥ_入出力RCA端子、出力RCA端子。　テフロン絶縁型と交換可能。

Ａ８１．　点検中　使用されていたＲＣＡ端子。　中心電極は上下で挟む方式。

Ａ８２．　点検中　使用されていたＲＣＡ端子。　挟み込むタイプなので、接触は２点（２線）のみ。

Ａ８３．　点検中　使用されていたＲＣＡ端子。　拡大。

Ａ８４．　点検中　交換するテフロン絶縁製ＲＣＡ端子。　中心電極は円筒状で４つ割方式。

Ａ８５．　点検中　ＷＢＴ製ＲＣＡ端子。　さらに複雑な構造で「カチ」と差し込み感を与える。

Ａ８６．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

Ａ９１．　点検中　このAMPの重要な部品の一つ「リードリレー」は９個使用。ユーザーは下記から選択使用出来る。 上＝現在製造中のｏｋｉｔａ製．．．．．．．手持ち１台分 　denonの修理で使用中、2024-9-28現在以下同じ。 中＝omuron製（現在は製造中止）．．．無。 下＝ｉｋｕｎｏ（現在は製造中止）．．．．．手持ち１台分（大ので、２個は他の製品を使用）

ＡＡ１．　点検中　メインＶＲは交換可能。

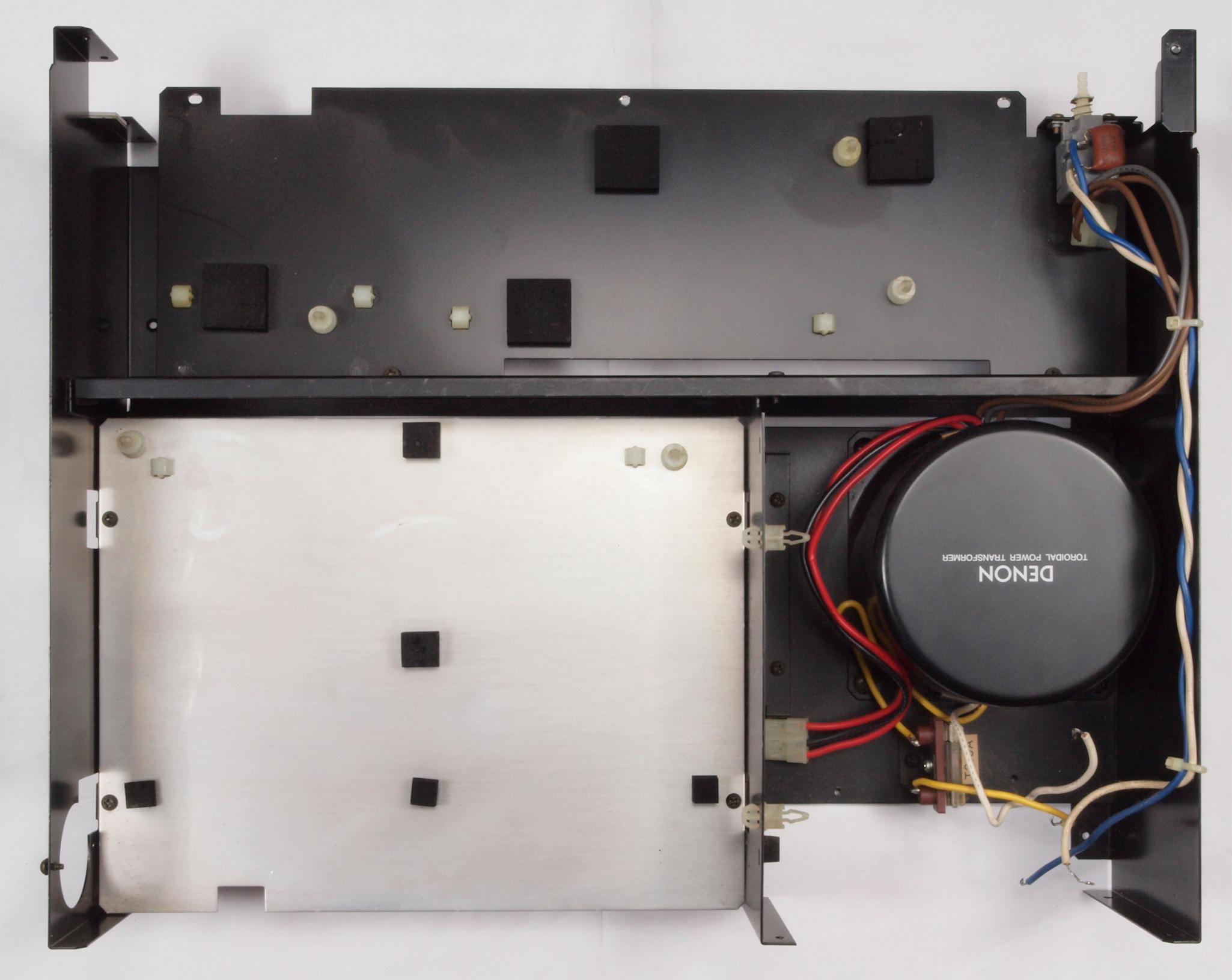

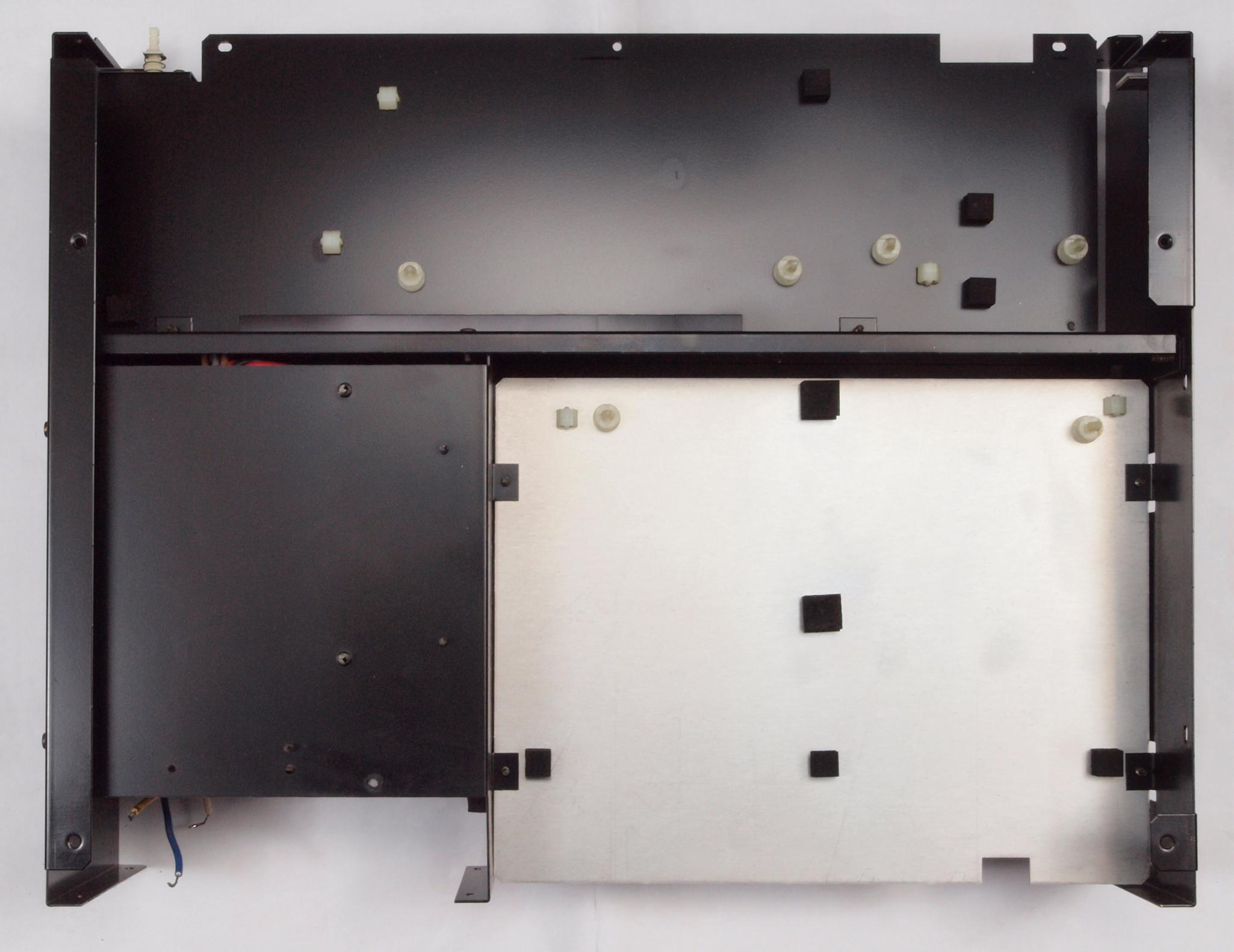

Ｃ．　修理状況 。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ０１．　修理中　基板を全て取り除いたシャーシを上から見る。

Ｃ０２．　修理中　前回の修理で、電源基板の止めプラスチックが折れたのでビス止め。

Ｃ０３．　修理中　電源基板の受けスポンジが熱の為ボロボロ。

Ｃ０４．　修理後　電源基板の受けスポンジ。　交換する。

Ｃ０５．　修理中　ＥＱ−HEAD-ＡＭＰ基板の受けスポンジが熱の為ボロボロ、止めプラスチックが折れたのでビス止め。

Ｃ０６．　修理後　ＥＱ−HEAD-ＡＭＰ基板の受けスポンジが。　交換する。

Ｃ０７．　修理中　電源・コントロール基板の受けスポンジが熱の為ボロボロ。

Ｃ０８．　修理後　電源・コントロール基板の受けスポンジ。　交換する。

Ｃ０９．　修理中　基板を全て取り除いたシャーシを下から見る。

Ｃ０Ａ．　修理中　ＥＱ−ＡＭＰ基板の受けスポンジが熱の為ボロボロ、止めプラスチックが折れたのでビス止め。

Ｃ０Ｂ．　修理後　ＥＱ−ＡＭＰ基板の受けスポンジ。　交換する。

Ｃ０Ｃ．　修理中　バッファーＡＭＰ・ＳＷコントロール基板の受けスポンジが熱の為ボロボロ。

Ｃ０Ｄ．　修理後　バッファーＡＭＰ・ＳＷコントロール基板の受けスポンジ。　交換する。

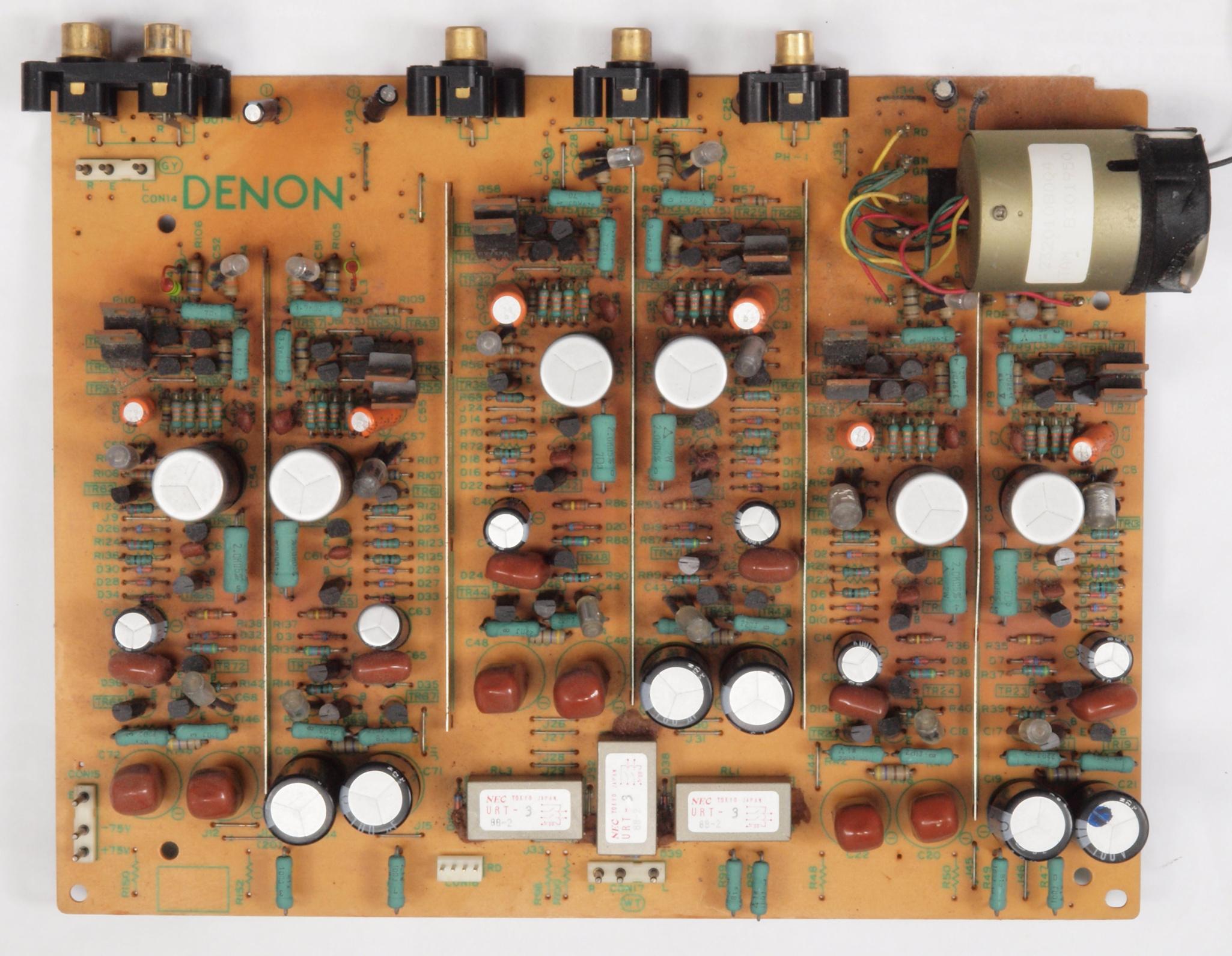

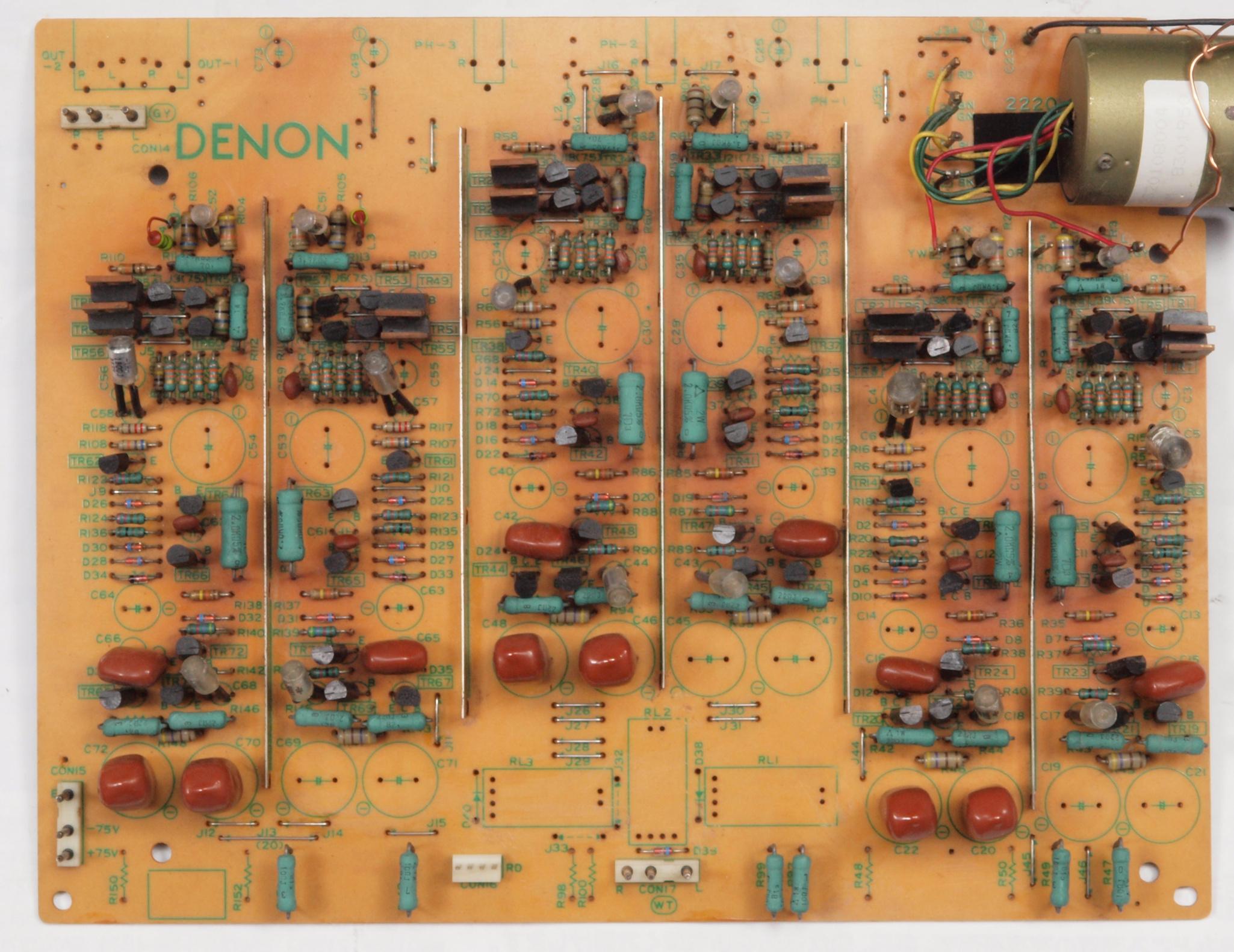

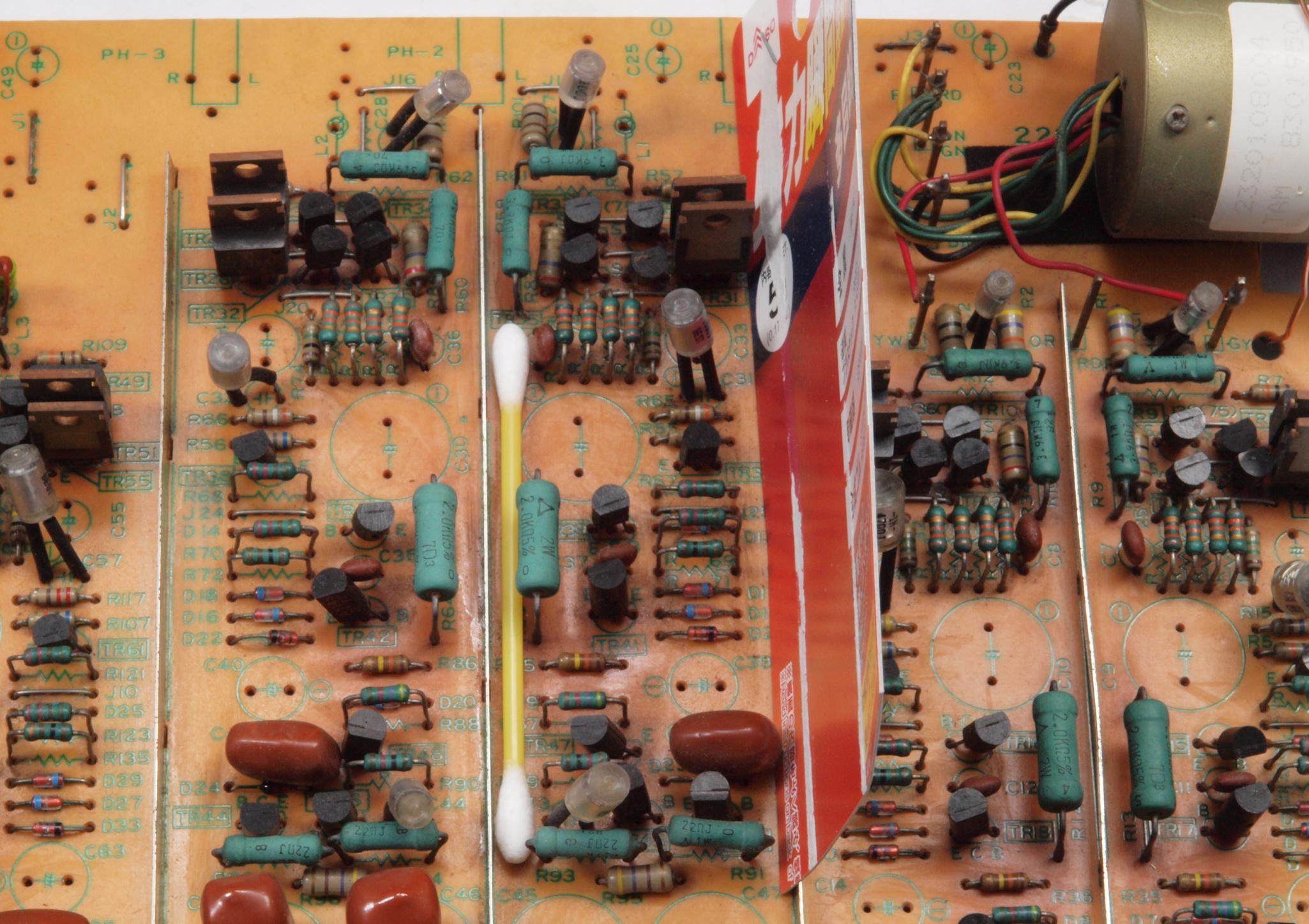

Ｃ１１．　修理前　ＥＱ−HEAD-ＡＭＰ基板。　左＝MM、中＝MC、右＝トランス使用ＭＣ。　上右端がＭＣ−トランス。

Ｃ１１２．　修理中　ＥＱ−HEAD-ＡＭＰ基板。　トルエン溶媒の接着剤。

Ｃ１１３．　修理中　ＥＱ−HEAD-ＡＭＰ基板。　トルエン溶媒の接着剤、ジャンパー線、ダイオードを取り去り、コート液を塗布後。

Ｃ１２．　修理後　ＥＱ−HEAD-ＡＭＰ基板。　電解コンデンサ−２８個、リレー３個交換。

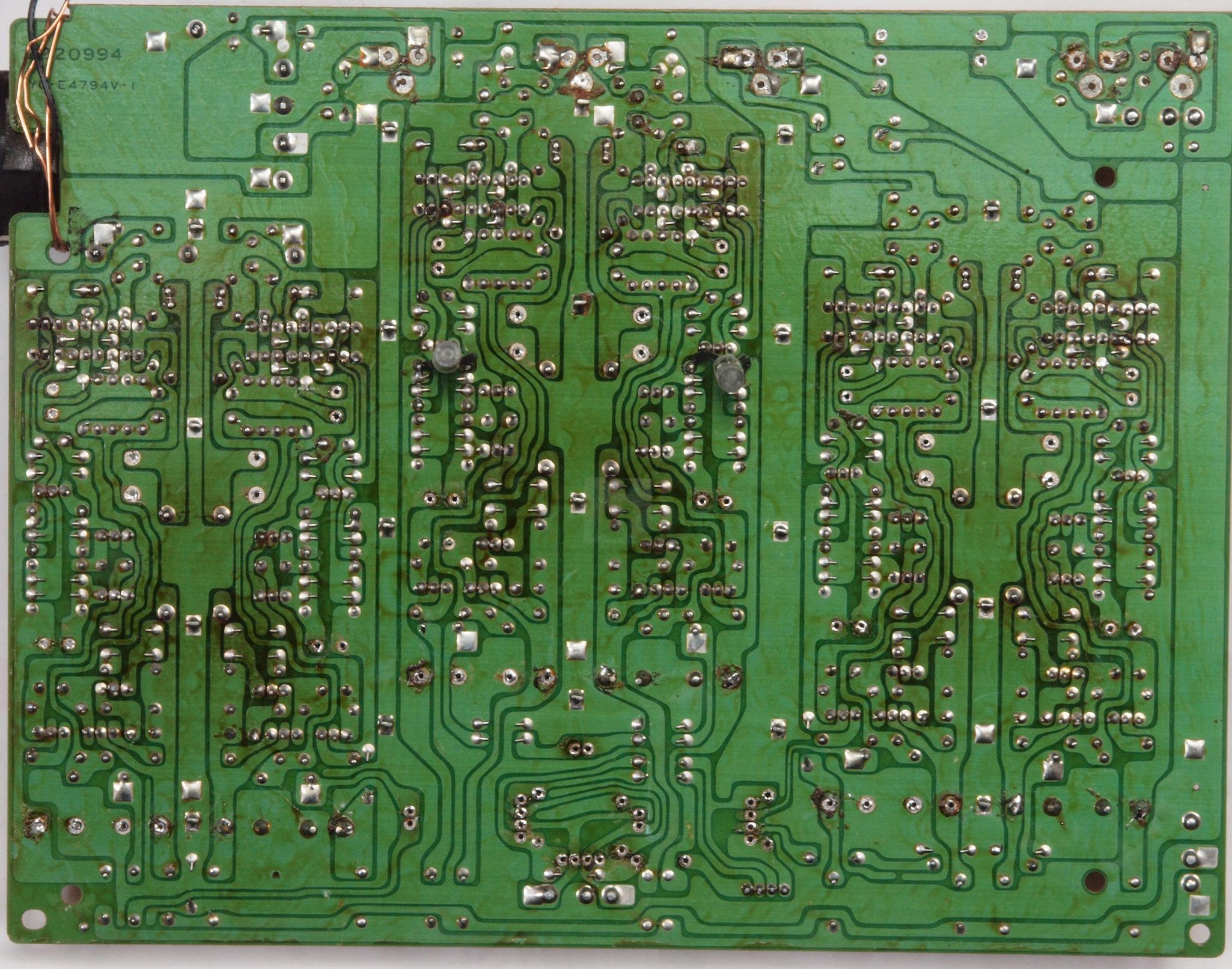

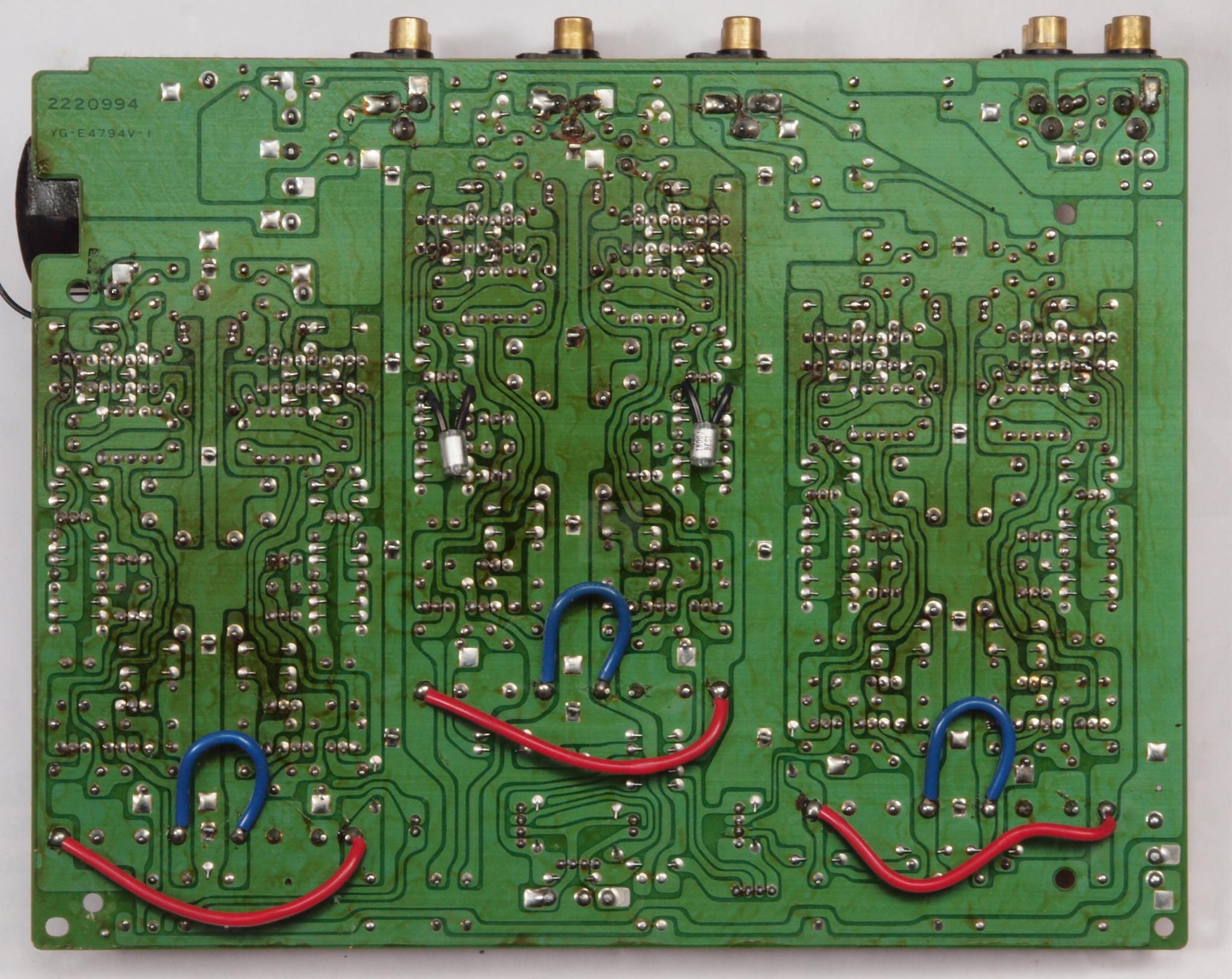

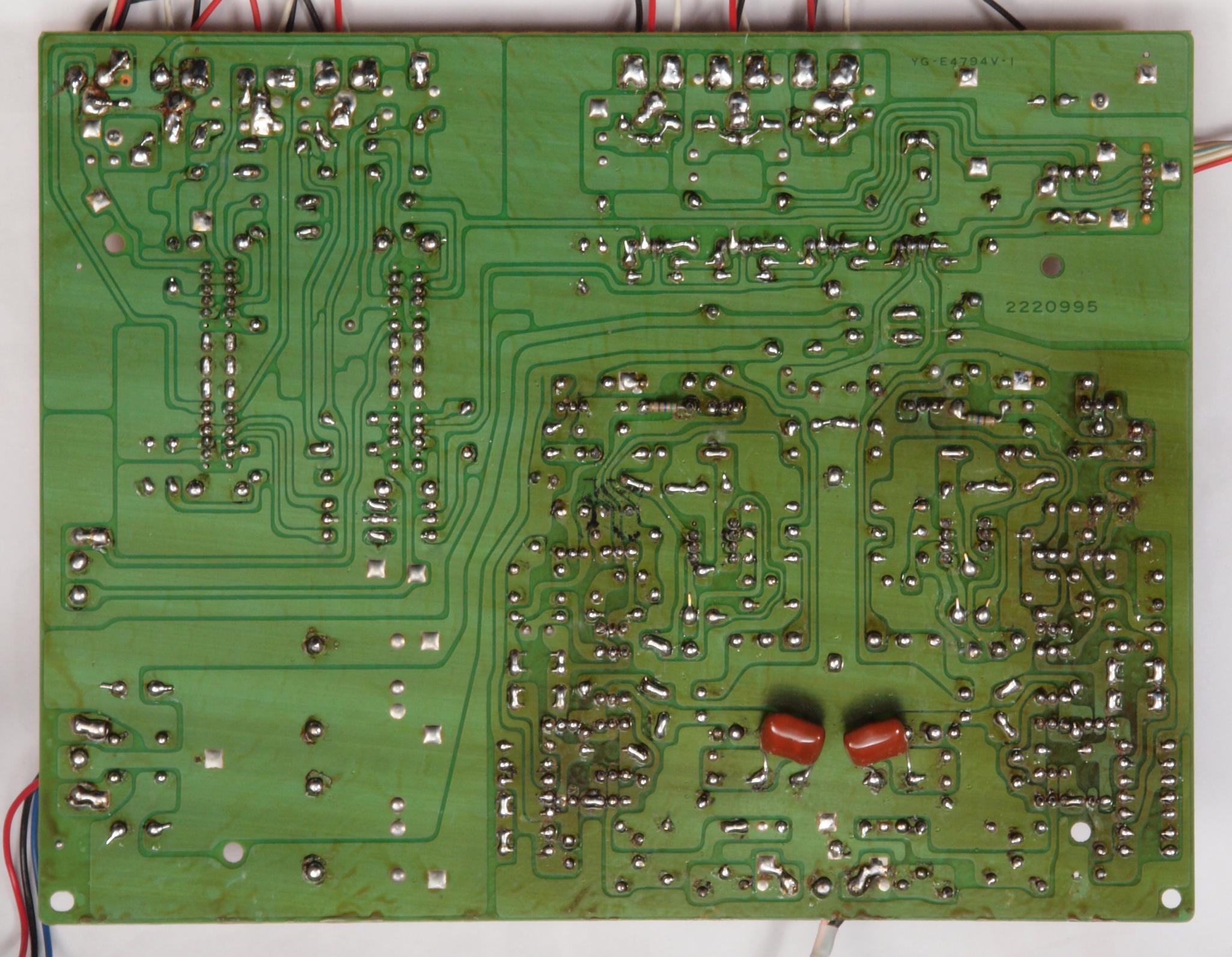

Ｃ１３．　修理前　ＥＱ−HEAD-ＡＭＰ基板裏

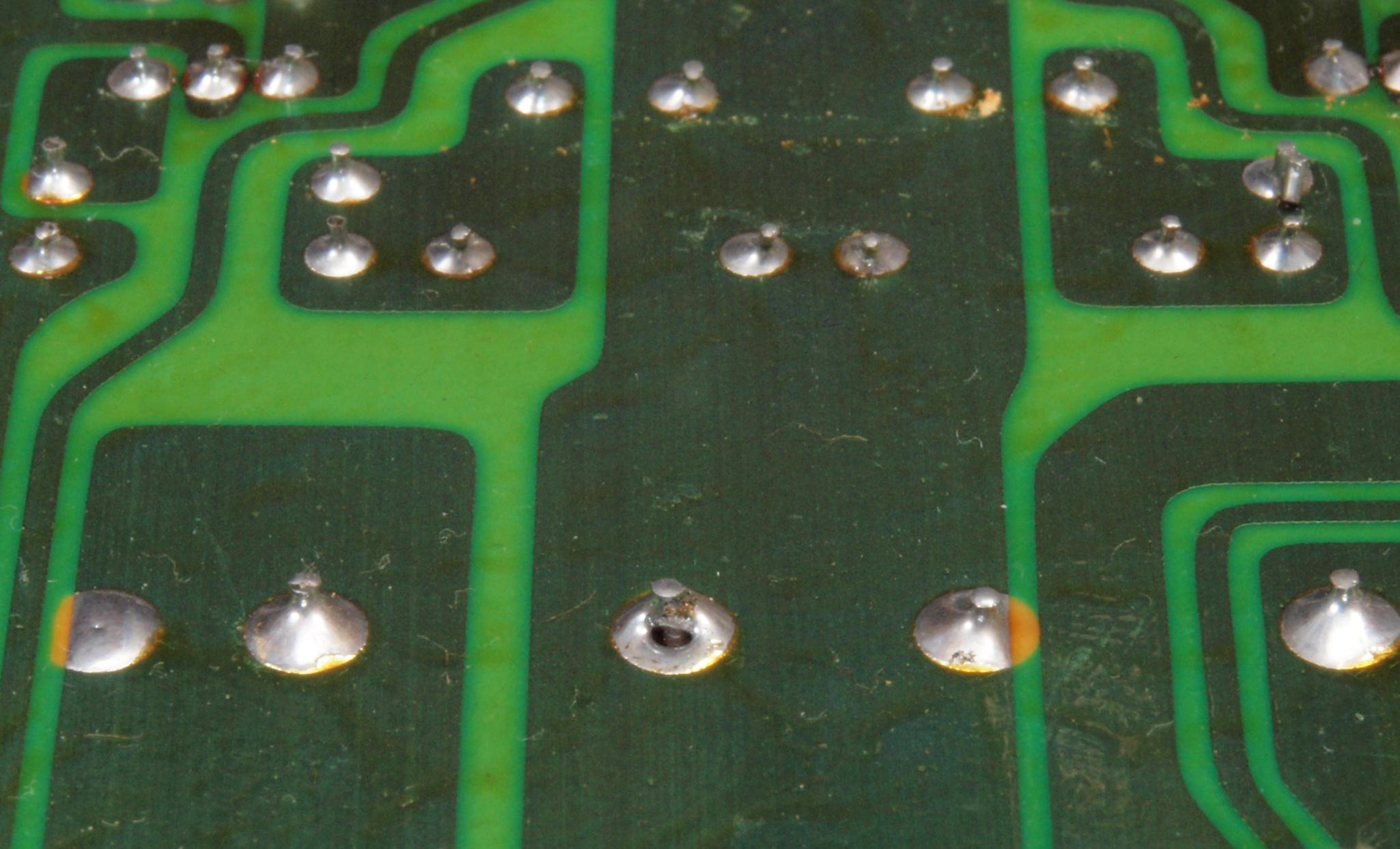

Ｃ１３１．　修理中　ＥＱ−HEAD-ＡＭＰ基板裏。　半田不良予備郡１。

Ｃ１３２．　修理中　ＥＱ−HEAD-ＡＭＰ基板裏。　半田不良予備郡２。

Ｃ１３３．　修理中　ＥＱ−HEAD-ＡＭＰ基板裏。　半田不良予備郡３。

Ｃ１３４．　修理中　ＥＱ−HEAD-ＡＭＰ基板裏。　半田不良予備郡４。

Ｃ１３５．　修理中　ＥＱ−HEAD-ＡＭＰ基板裏。　半田不良予備郡５

Ｃ１３６．　修理中　ＥＱ−HEAD-ＡＭＰ基板裏。　半田不良予備郡６

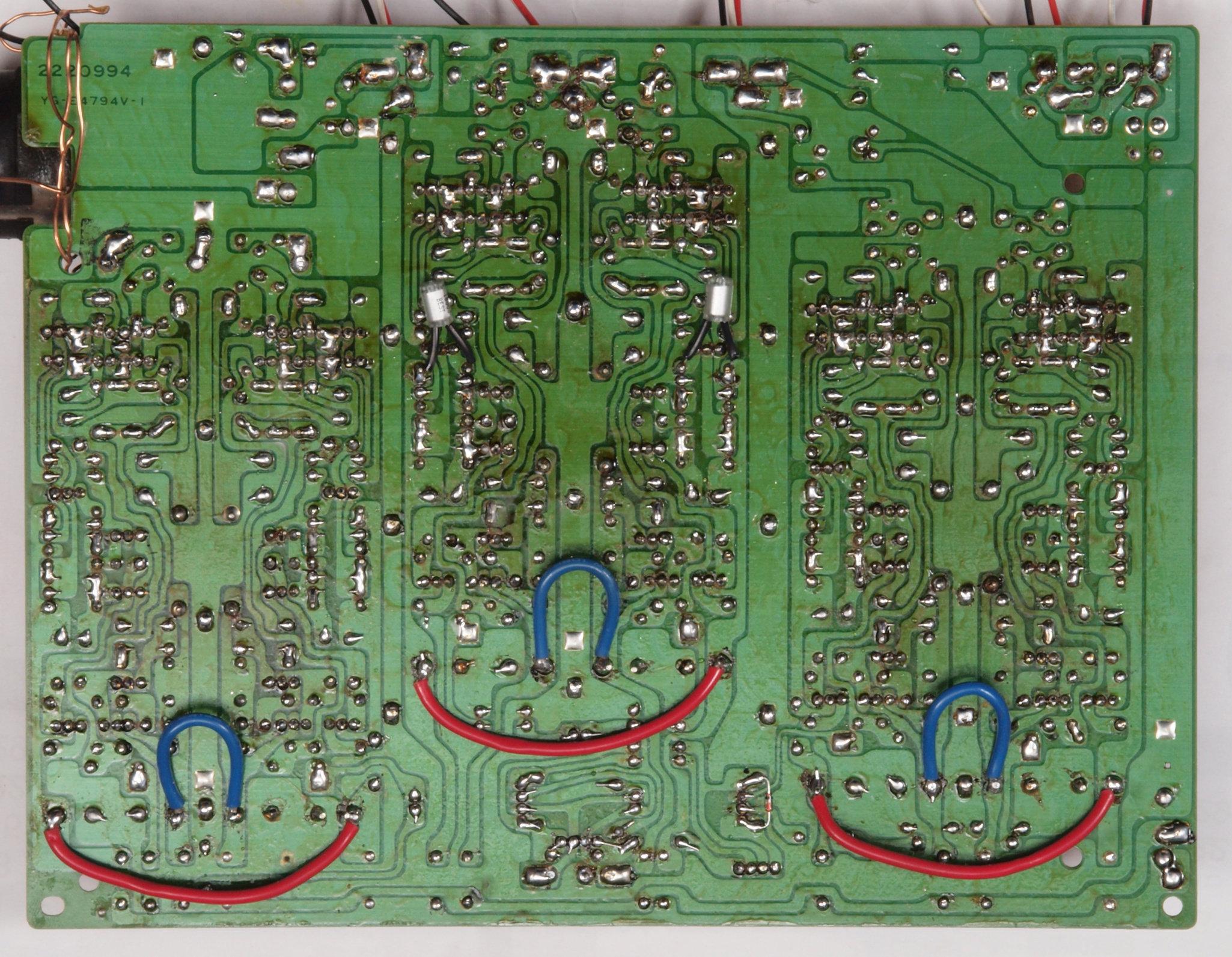

Ｃ１４．　修理（半田補正）後　ＥＱ−HEAD-ＡＭＰ基板裏。 全ての半田をやり修す。

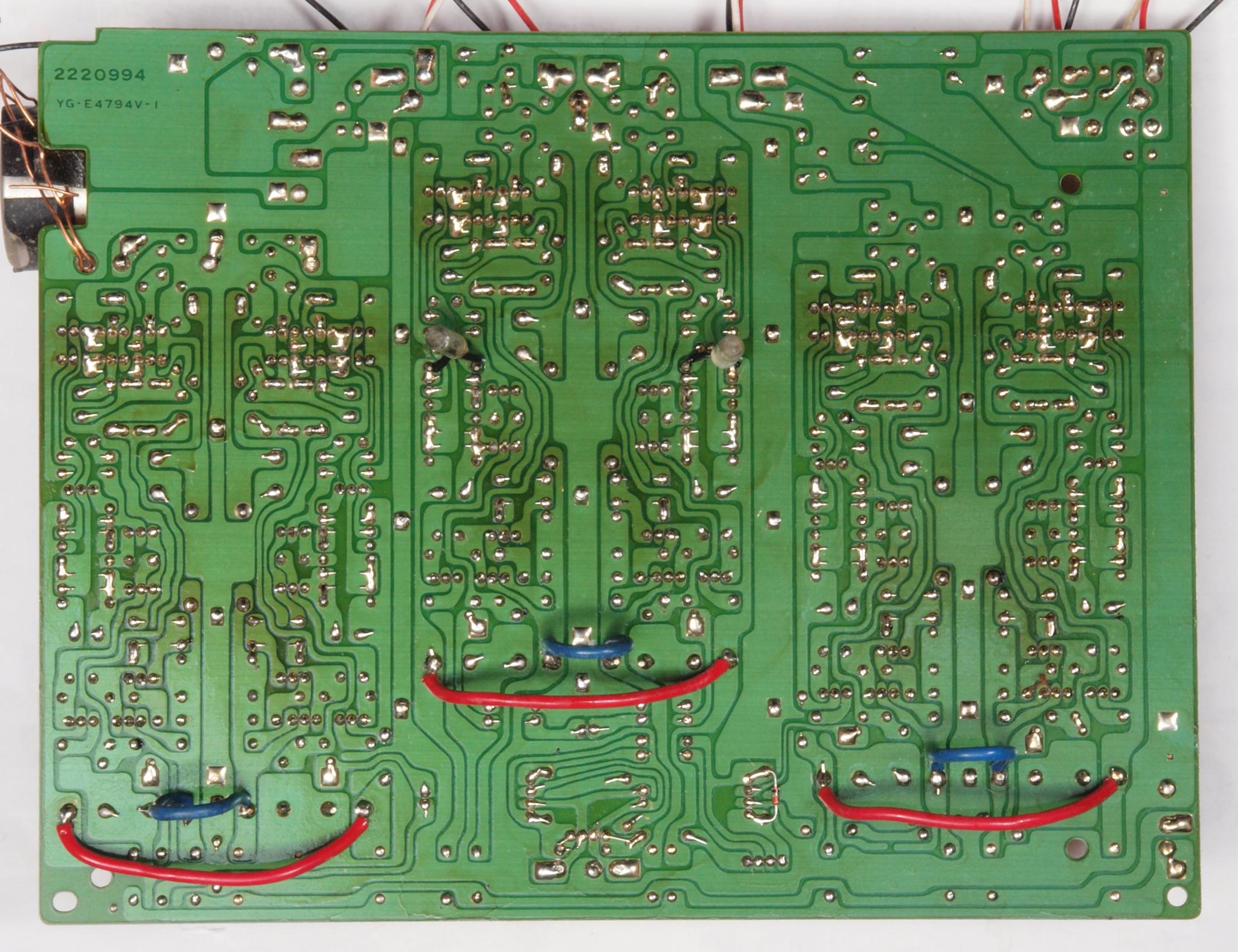

Ｃ１５．　完成ＥＱ−HEAD-ＡＭＰ基板裏。 余分なフラックスを落として、コート液を塗る。

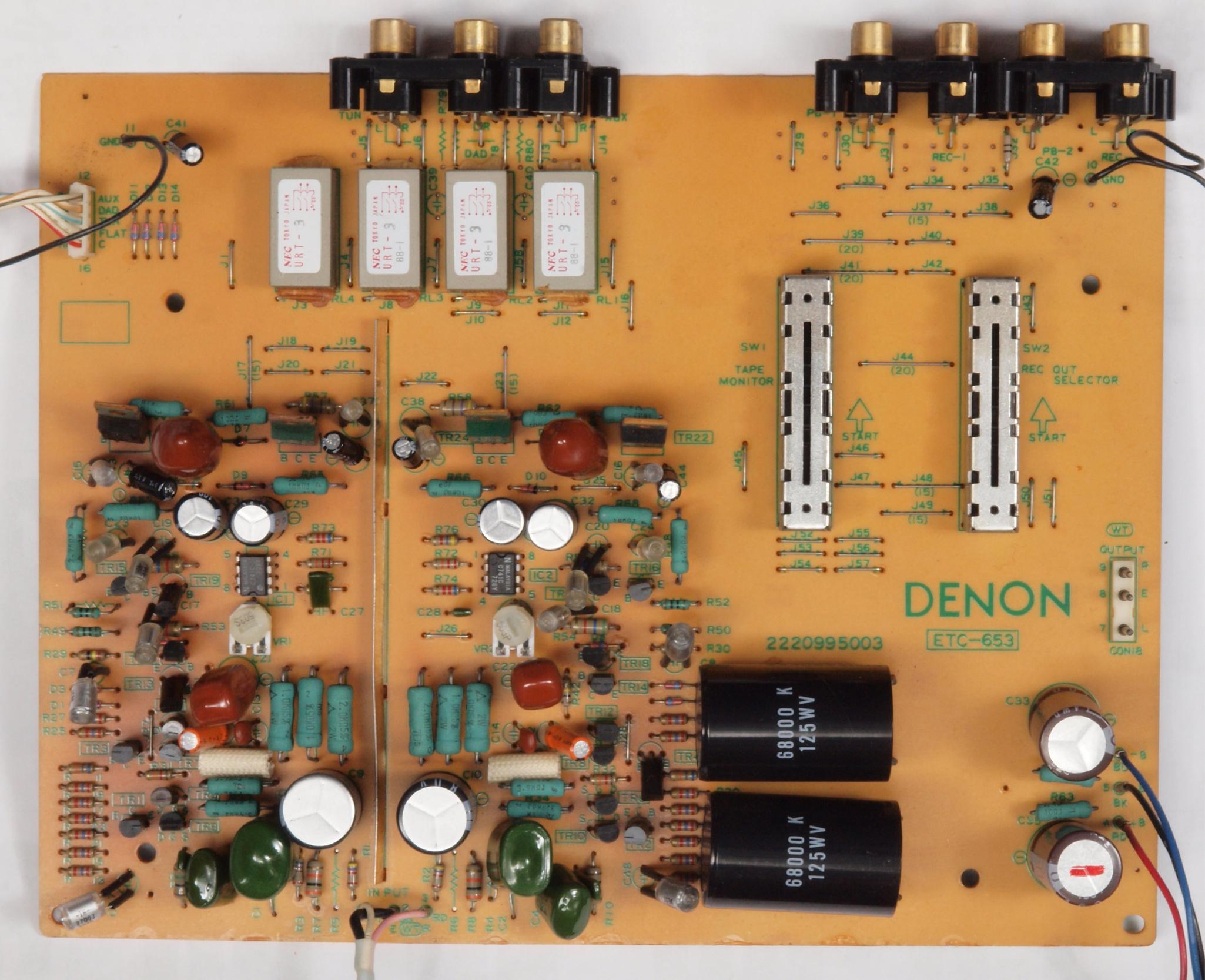

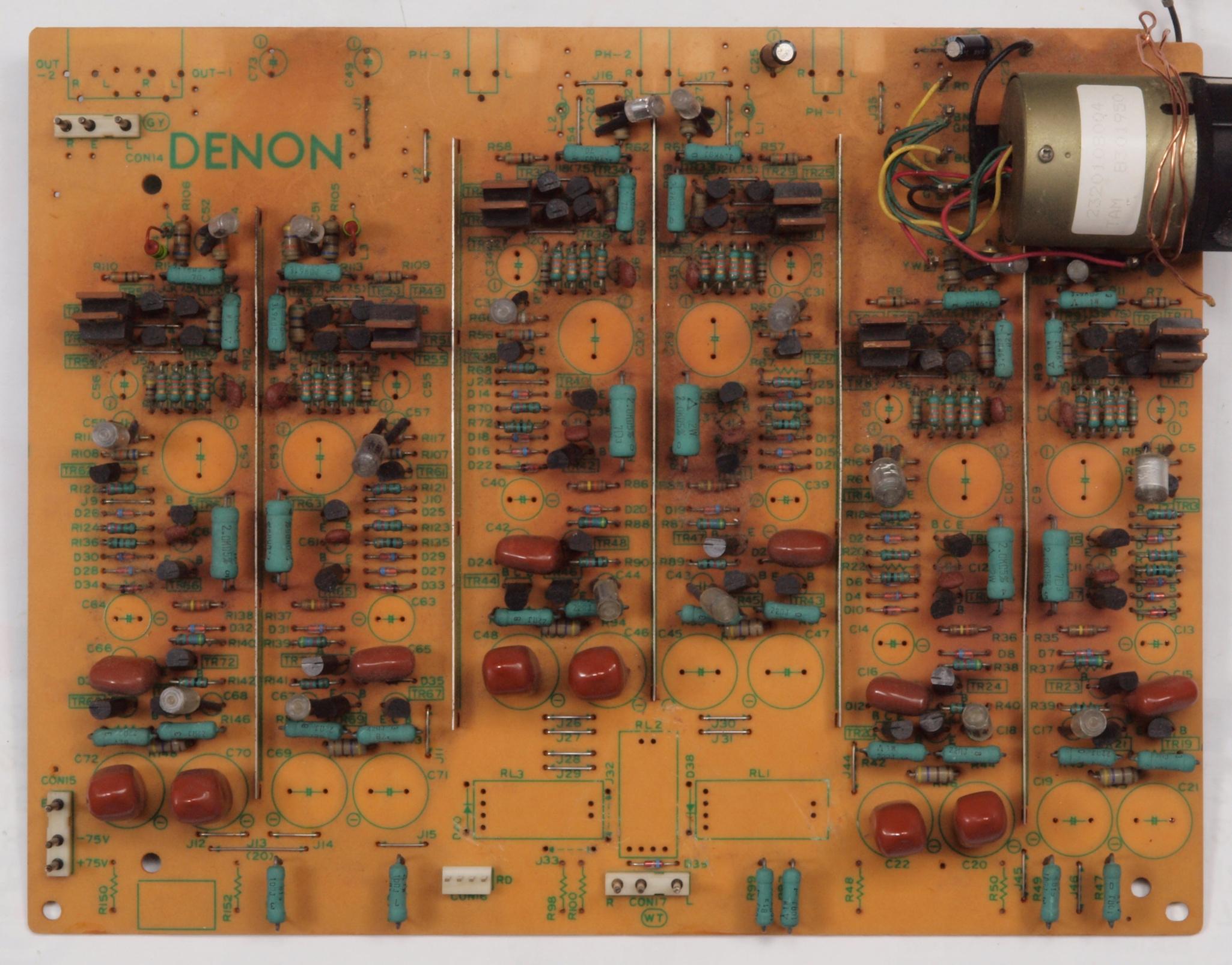

Ｃ２１．　修理前　ＥＱ−ＡＭＰ基板。

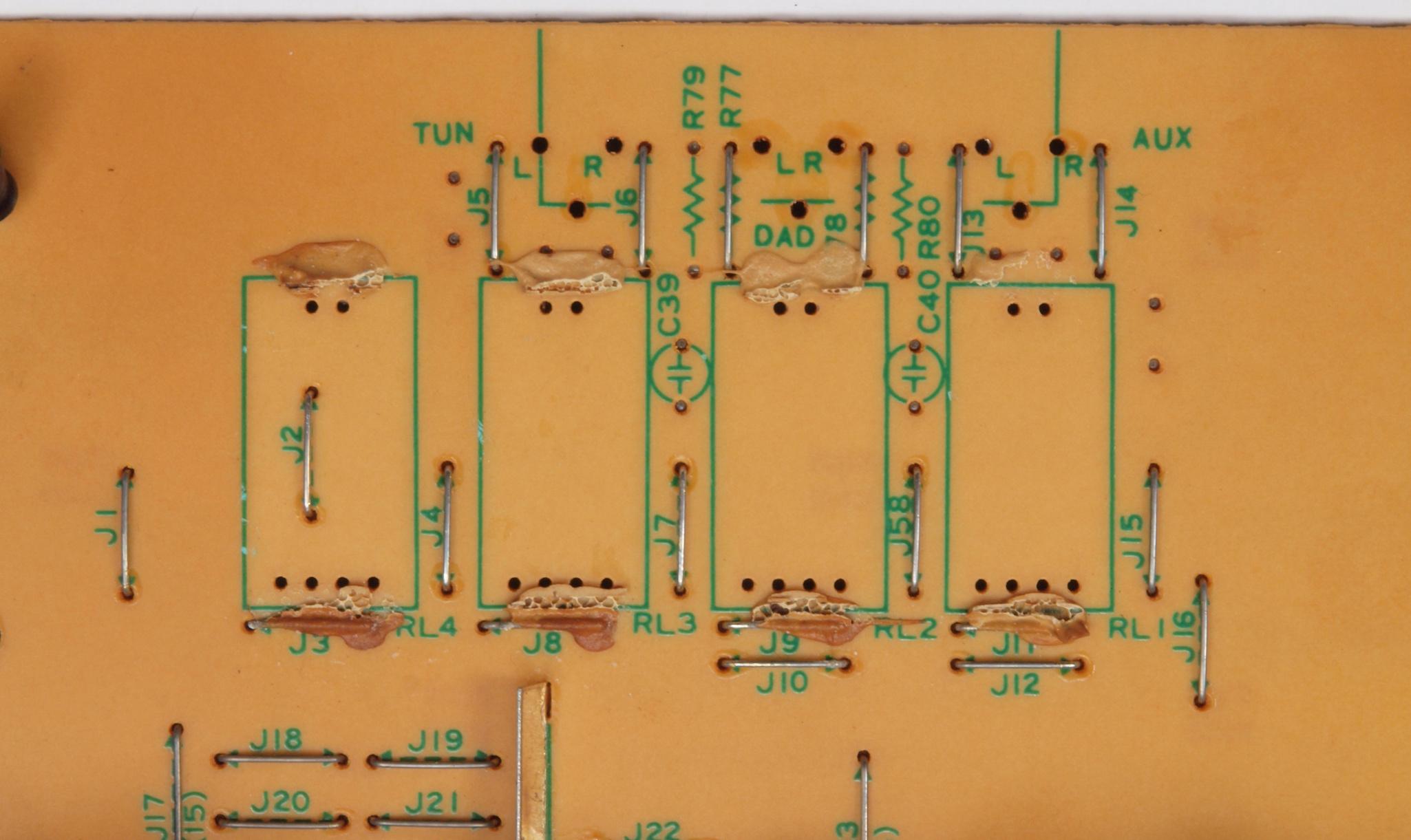

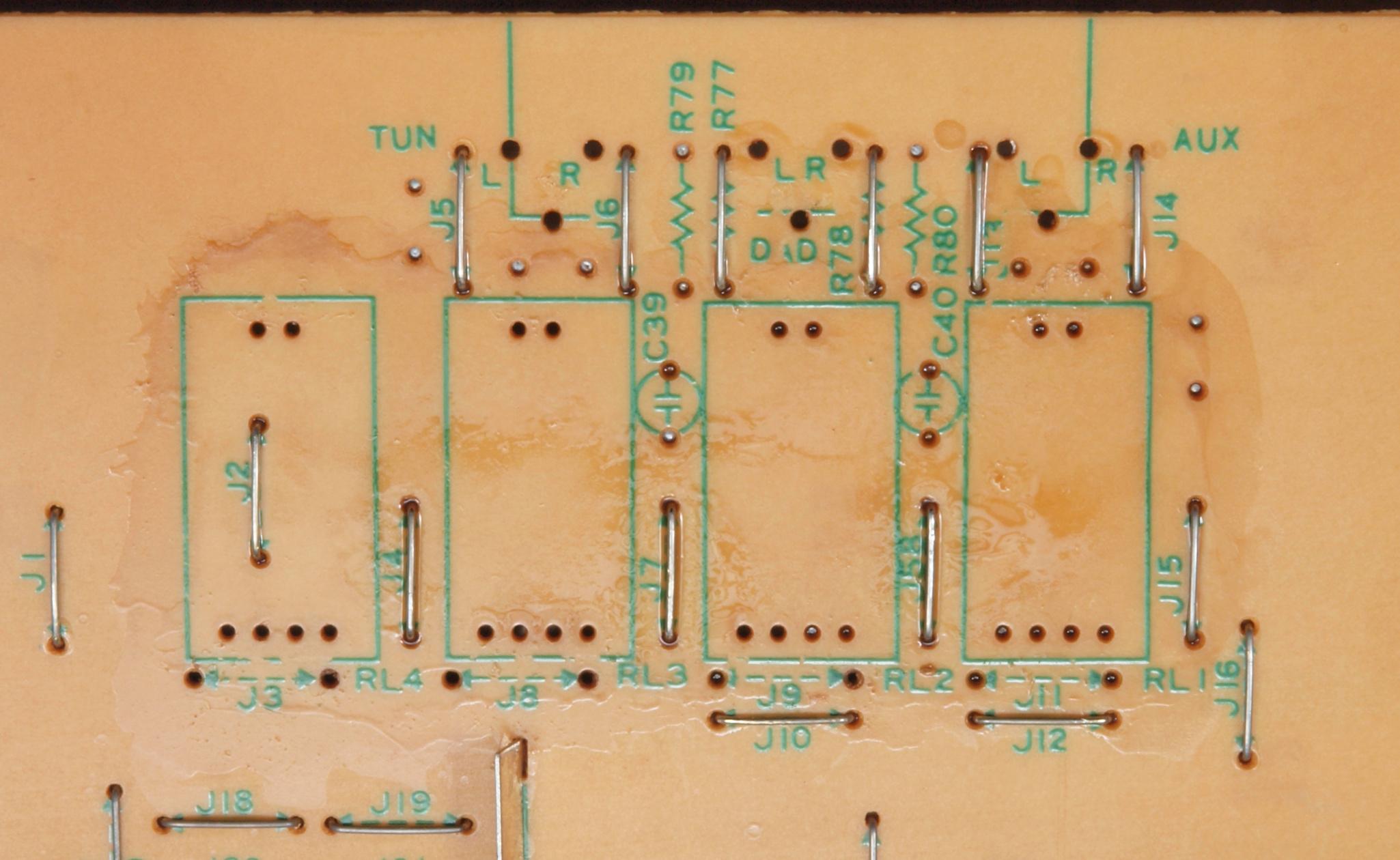

Ｃ２１２．　修理中　ＥＱ−ＡＭＰ基板。　トルエン溶媒の接着剤。錫メッキジャンパー線が腐食している。

Ｃ２１３．　修理中　ＥＱ−ＡＭＰ基板。　　トルエン溶媒の接着剤を取り去り、ジャンパー線を交換後、コート液を塗布後。

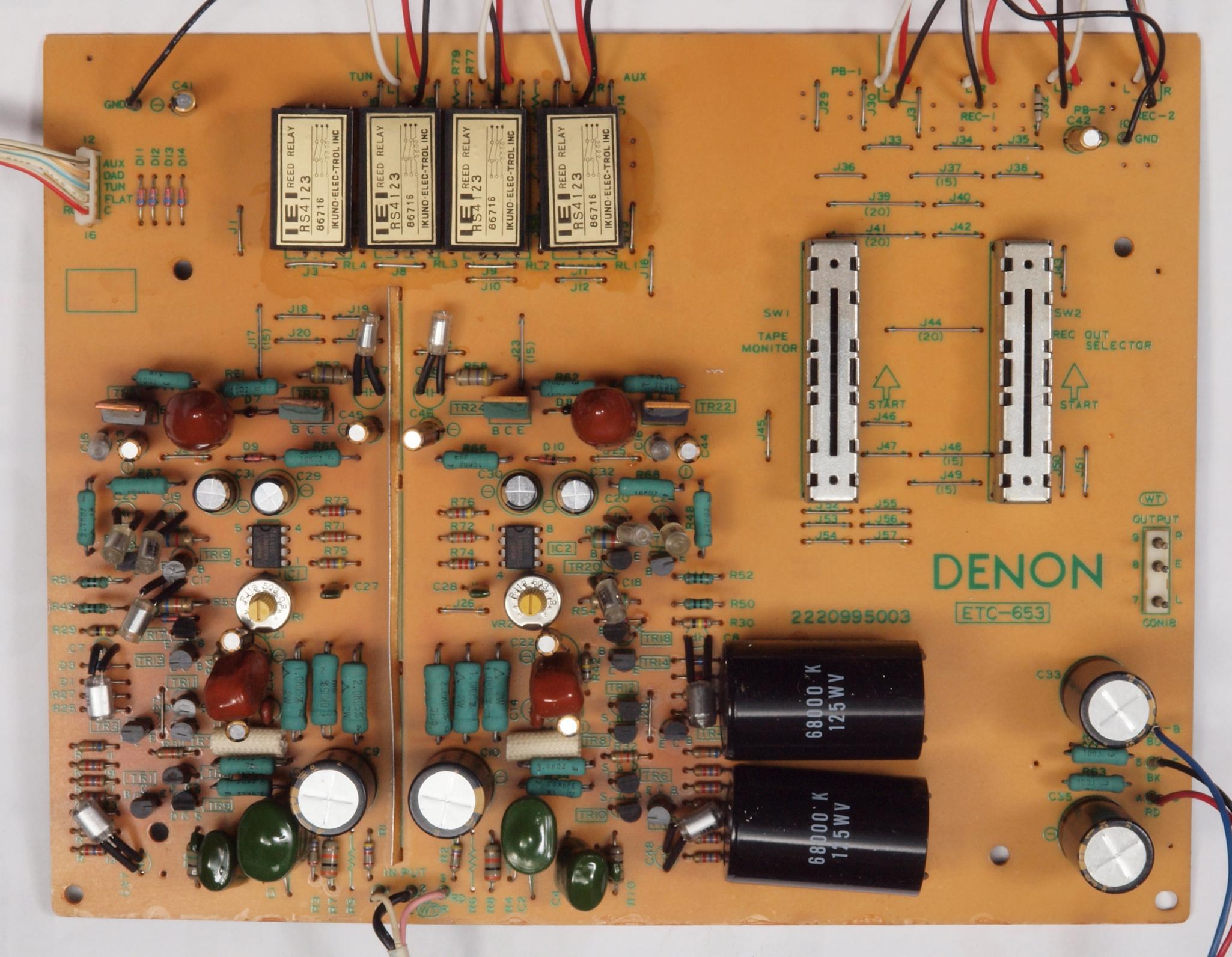

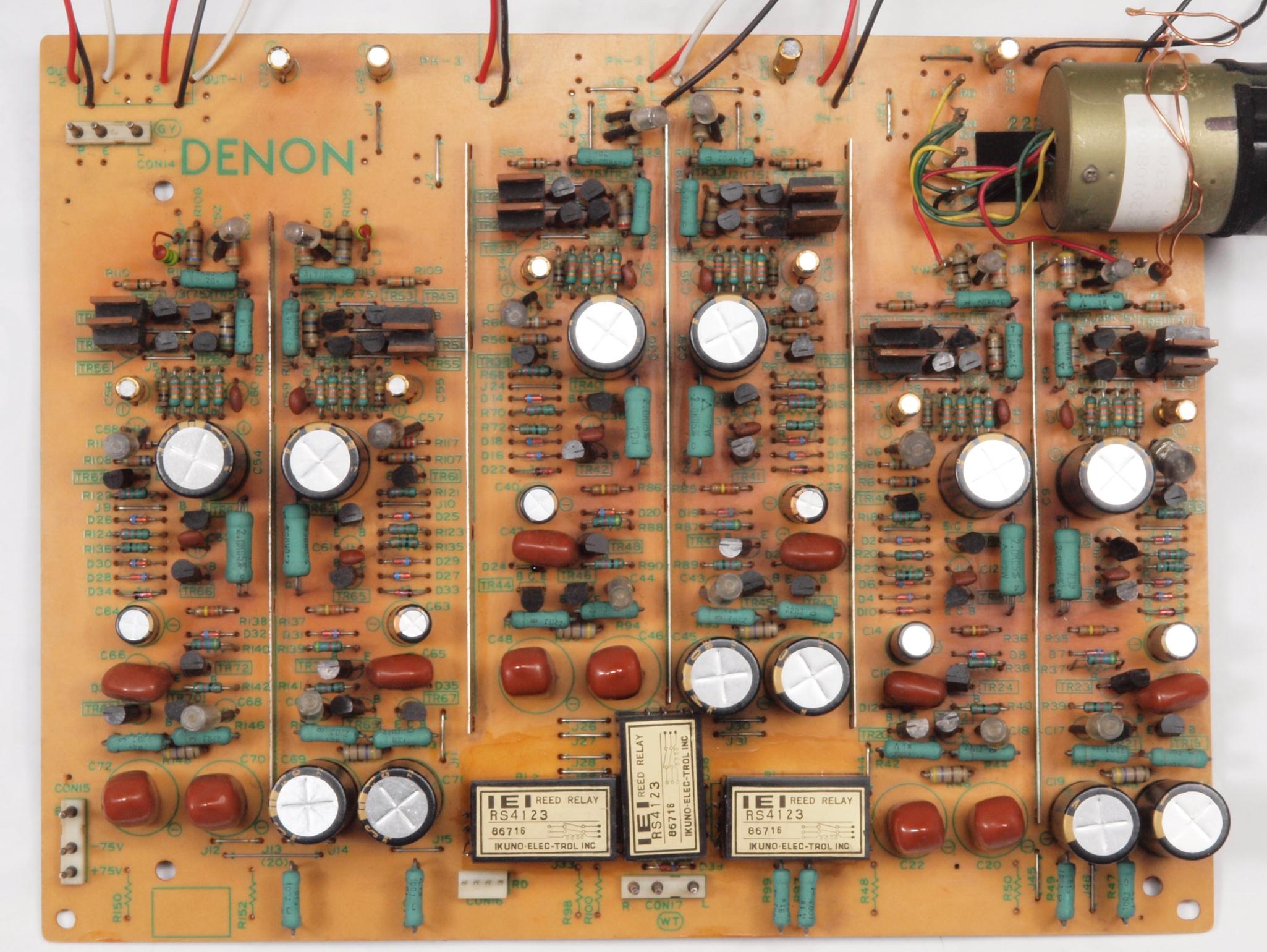

Ｃ２２．　修理後　ＥＱ−ＡＭＰ基板　電解コンデンサ−１８個、リードリレー４個、半固定ＶＲ２個交換。

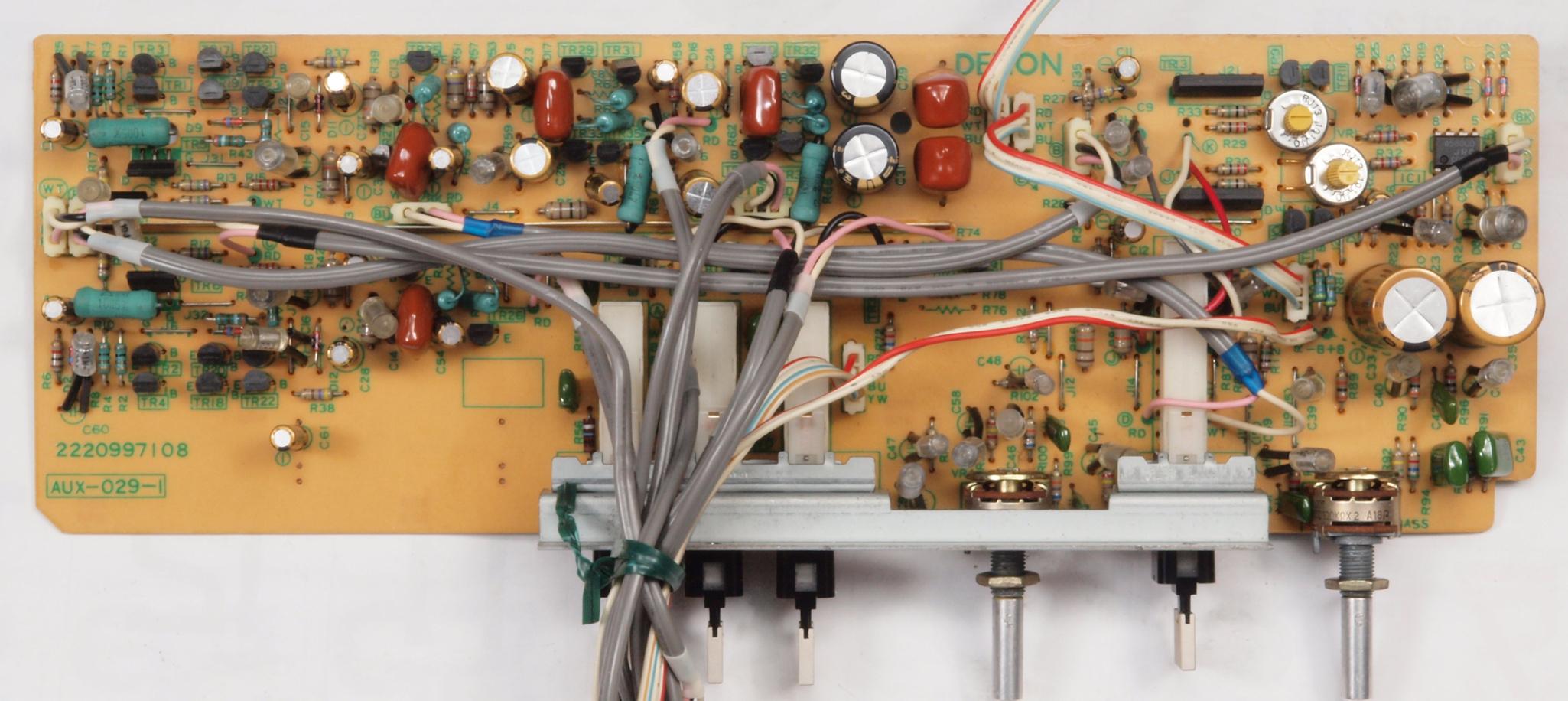

Ｃ２３．　修理中　ＥＱ−ＡＭＰ・入出力切替へ基板。　ＴＡＰＥモニターと立ち上がり時の入力セレクターＳＷ。 　　　　　　　　　　　信号レベルが高いので、接触不良はおきにくいので、洗浄のみ。 　　　　　　　　　　　治具も無く分解修理はあとあと故障の原因　ＹＡＭＡＨＡ　Ｃ−２．　３台目参照。

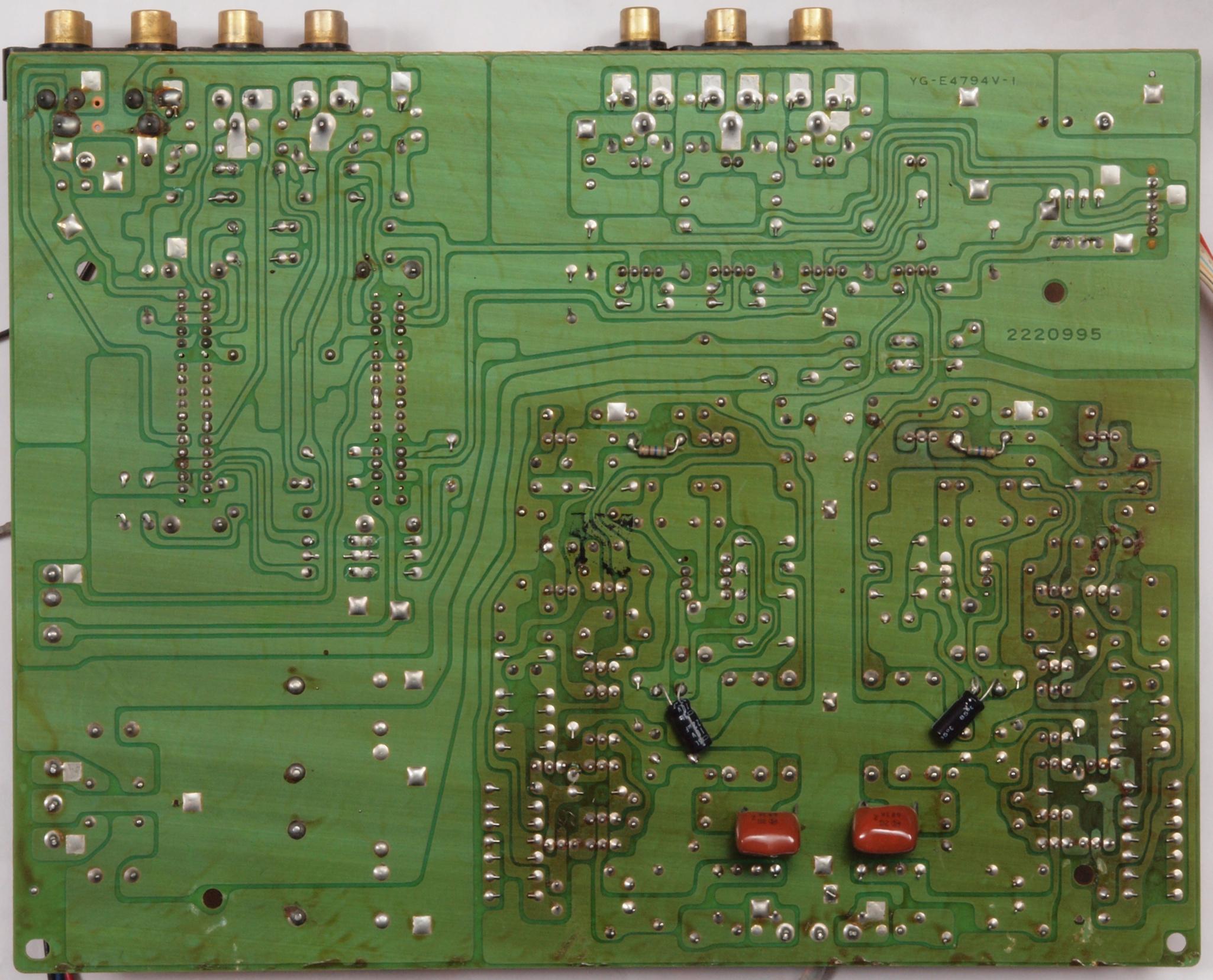

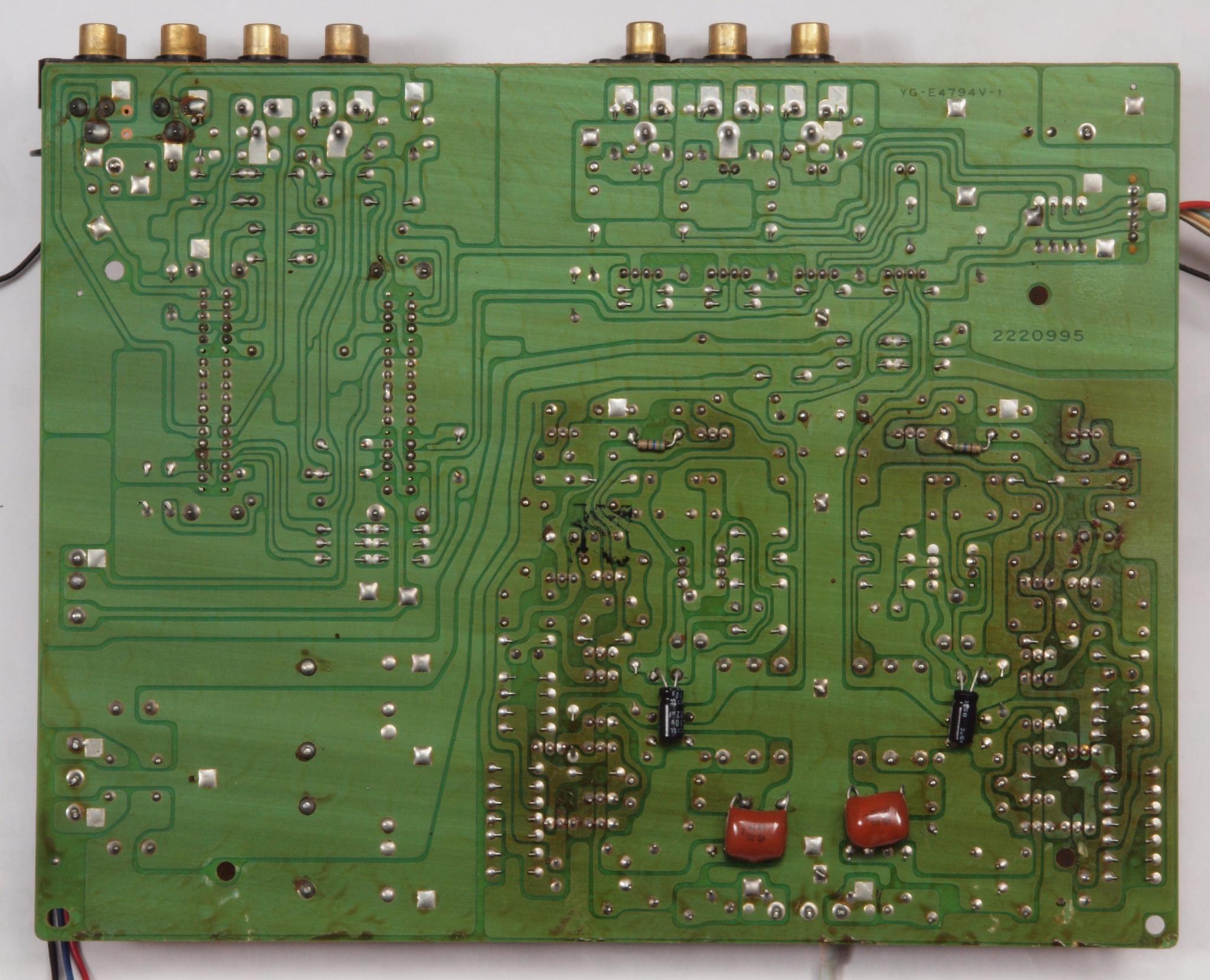

Ｃ２４．　修理前　ＥＱ−ＡＭＰ基板裏。　ＲＣＡ端子が半田補正してある。

Ｃ２４１．　修理中　ＥＱ−ＡＭＰ基板裏。　曲げる方向が悪く隣の銅箔接触するかも１。

Ｃ２４２．　修理中　ＥＱ−ＡＭＰ基板裏。　曲げる方向が悪く隣の銅箔接触するかも２。

Ｃ２４３．　修理中　ＥＱ−ＡＭＰ基板裏。　半田不良予備郡１。

Ｃ２４４．　修理中　ＥＱ−ＡＭＰ基板裏。　半田不良予備郡２。

Ｃ２４５．　修理中　ＥＱ−ＡＭＰ基板裏　　熱を持つところは半田の劣化が早い、半田面積を増す

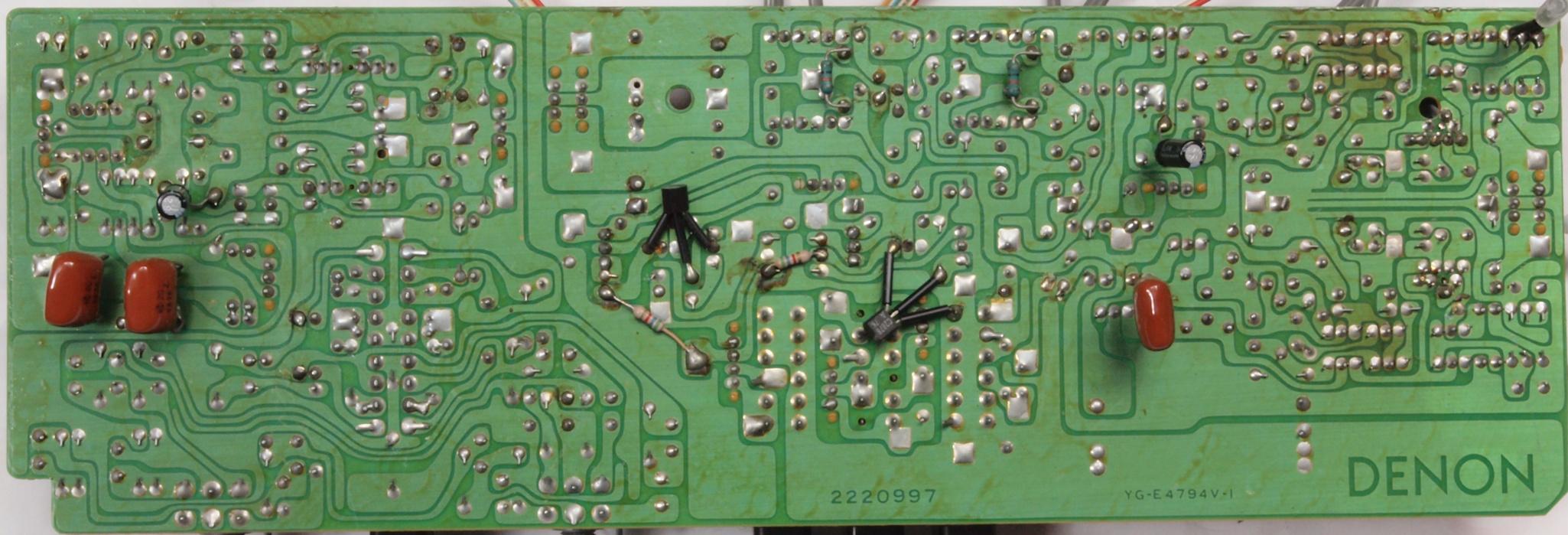

Ｃ２５．　修理（半田補正）後　ＥＱ−ＡＭＰ基板裏。 全ての半田をやり修す。

Ｃ２６．　完成ＥＱ-ＡＭＰ基板裏。 余分なフラックスを落として、コート液を塗る。

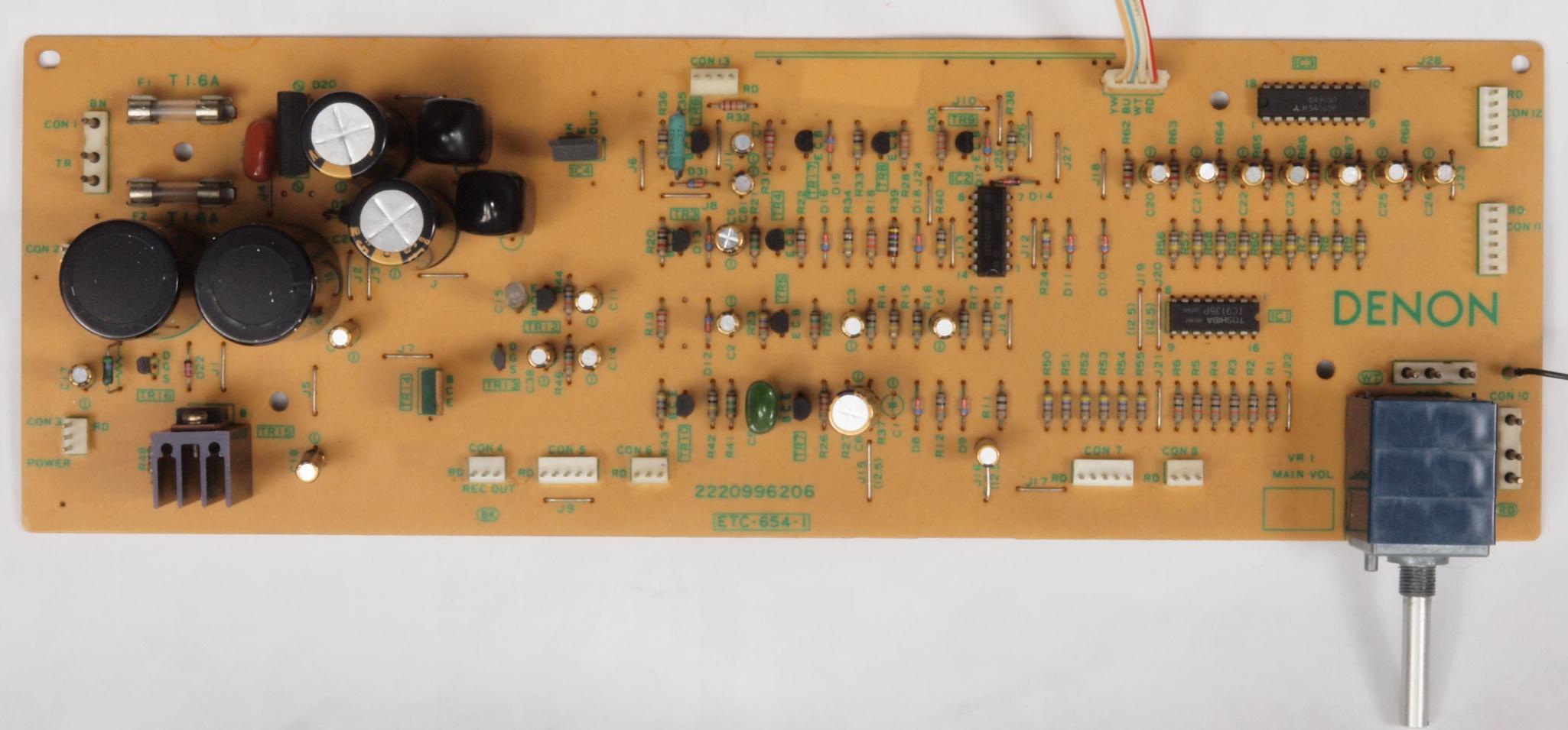

Ｃ３１．　修理前　電源・コントロール基板

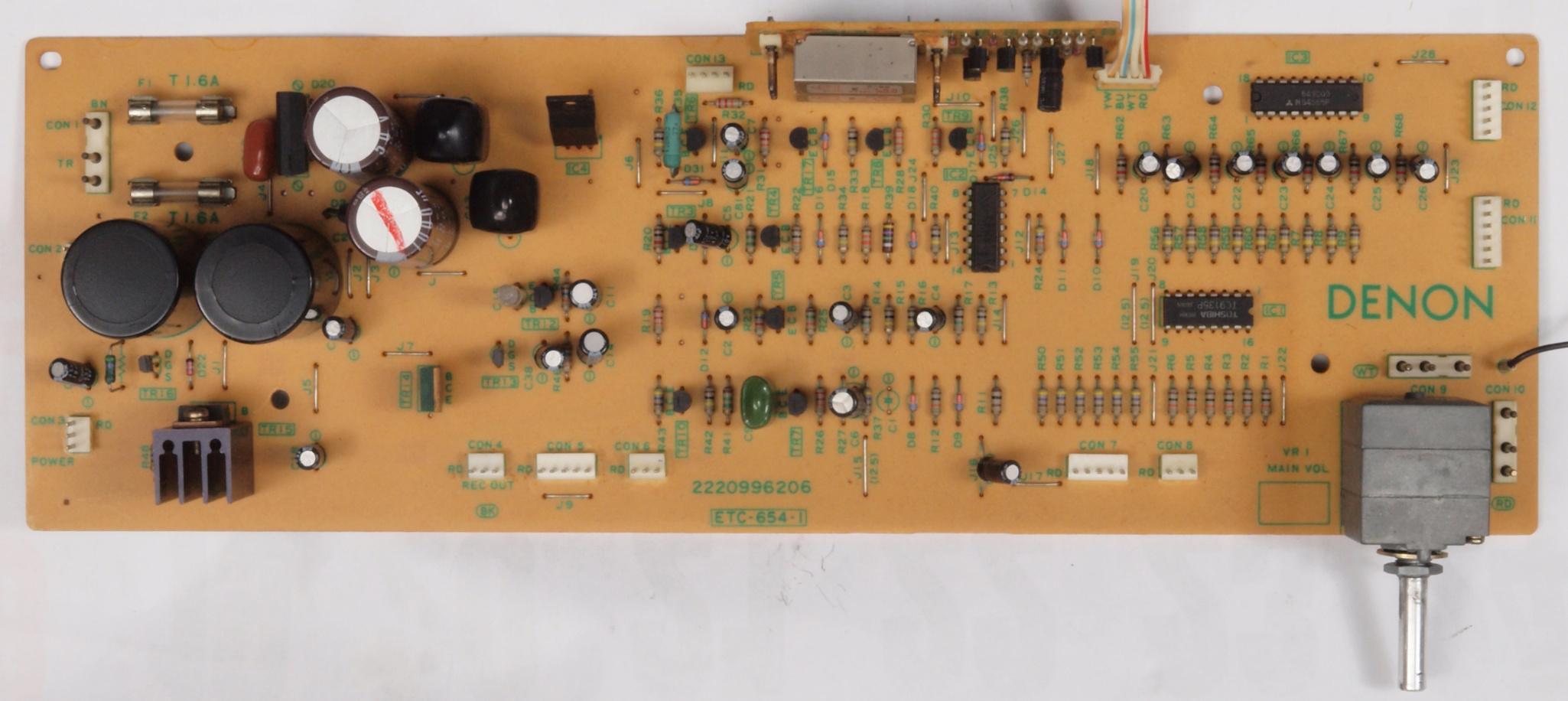

Ｃ３２．　修理後　電源・コントロール基板。　電解コンデンサー２３個交換。

Ｃ３３．　修理前　電源・コントロール基板裏

Ｃ３３１．　修理中　電源・コントロール基板裏。　曲げる方向が悪く隣の銅箔接触するかも１。

Ｃ３３２．　修理中　電源・コントロール基板裏　　半田面積を増す

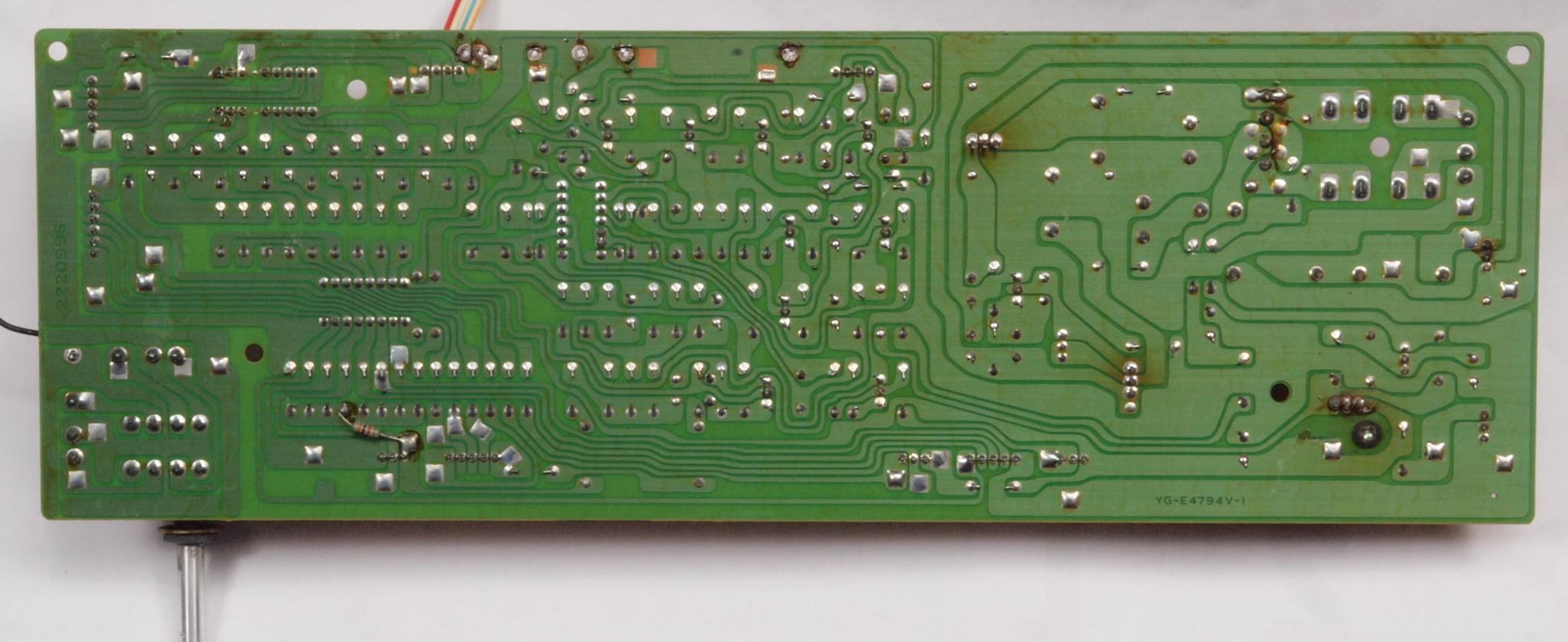

Ｃ３４．　修理（半田補正）後　電源・コントロール基板裏。 全ての半田をやり修す。

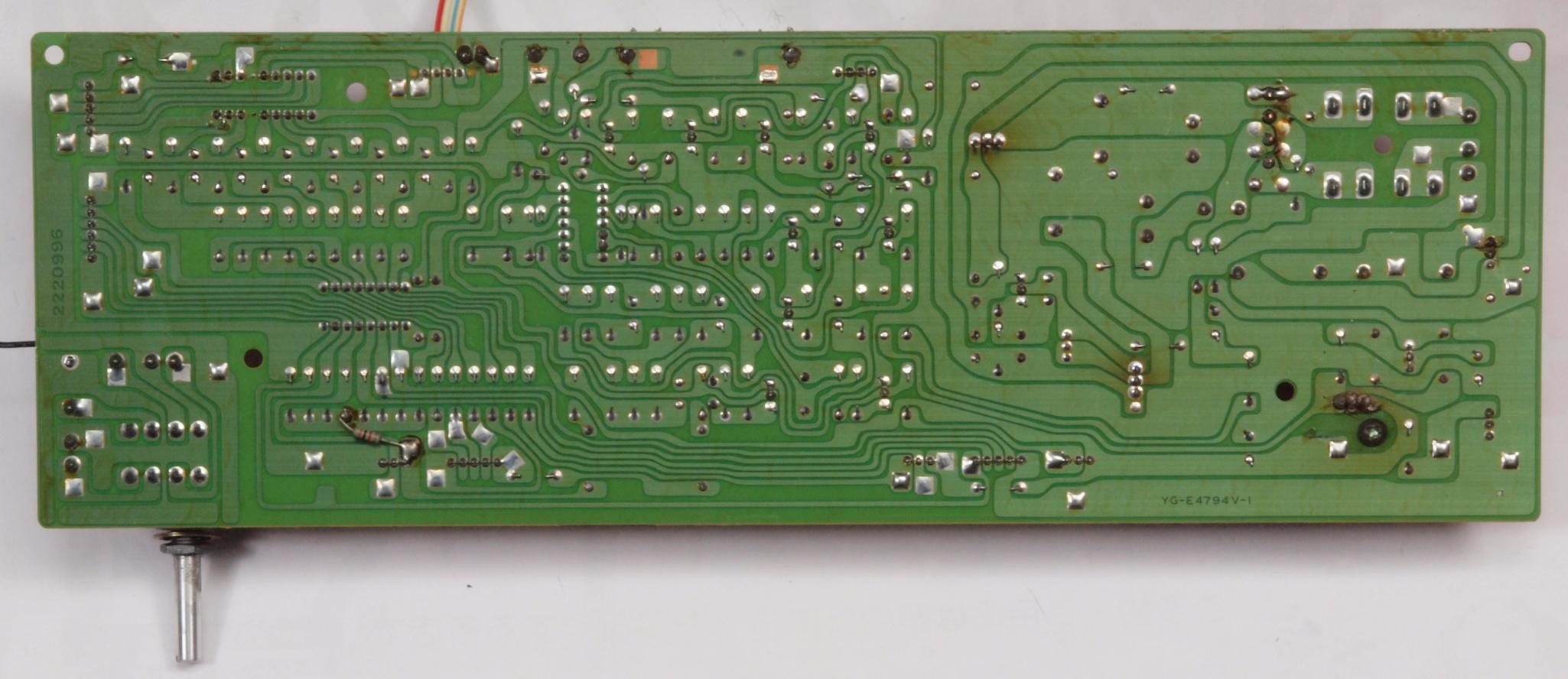

Ｃ３５．　完成電源・コントロール基板裏。 余分なフラックスを落として、コート液を塗る。

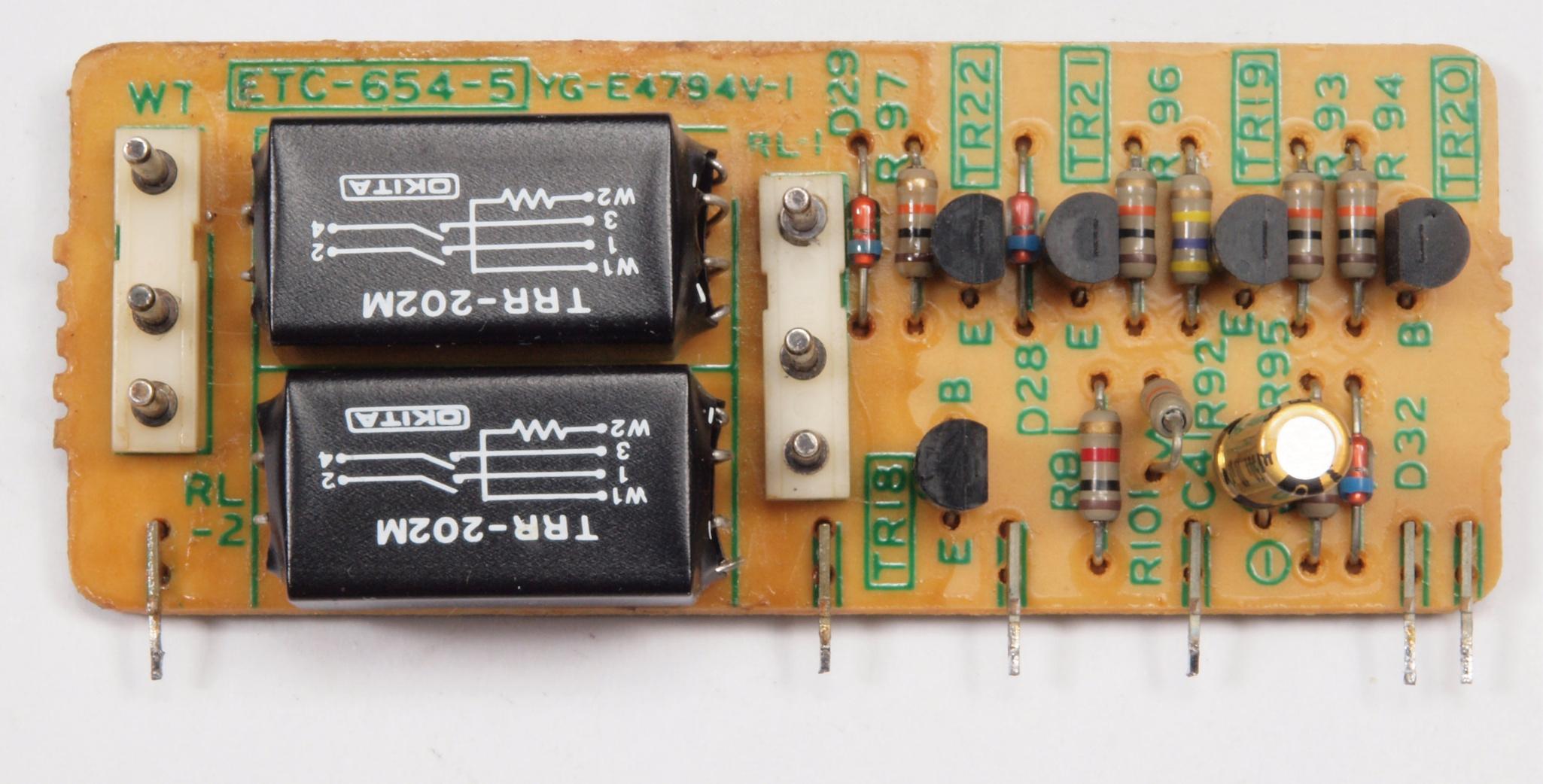

Ｃ４１．　修理前　電源・コントロール、リレー基板

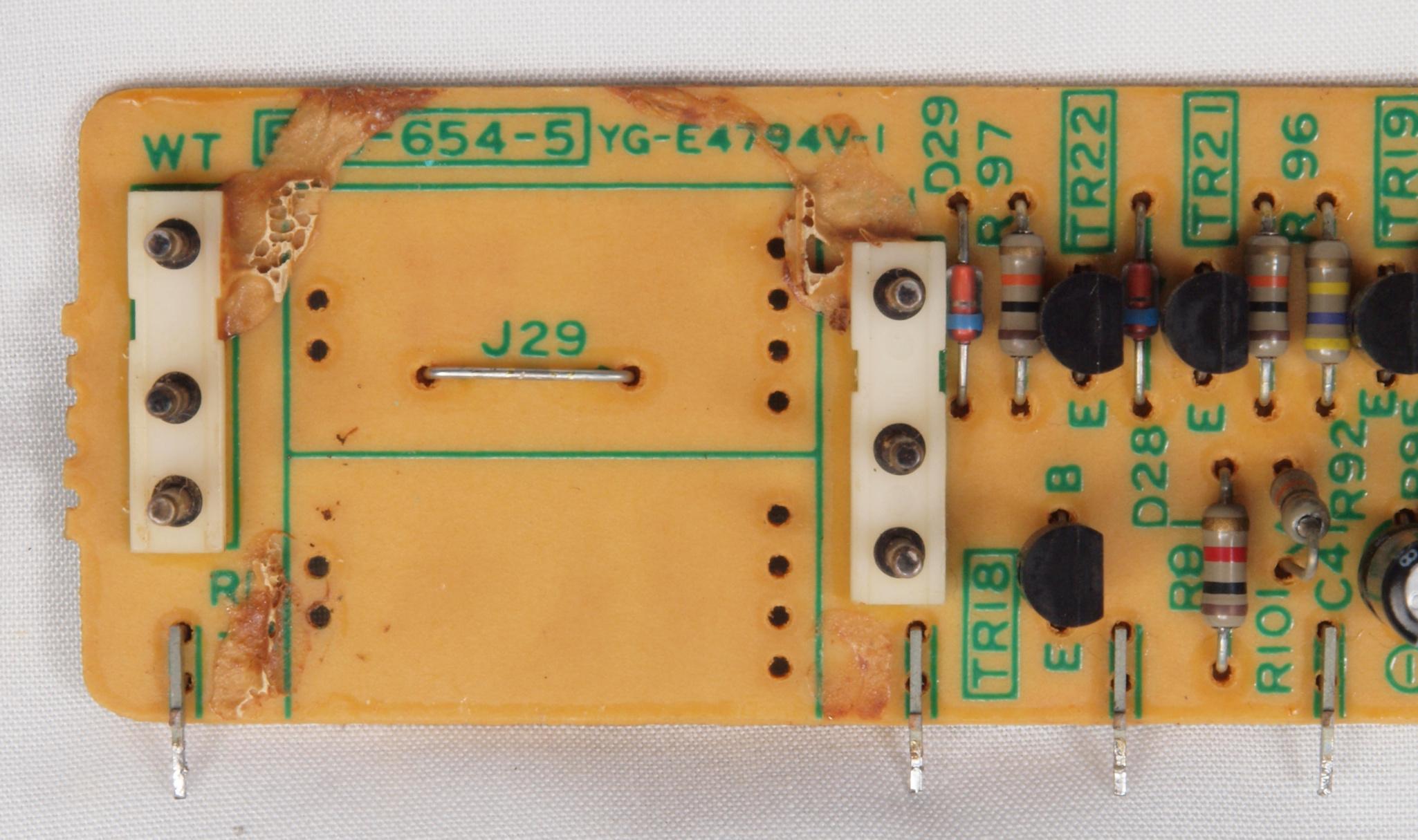

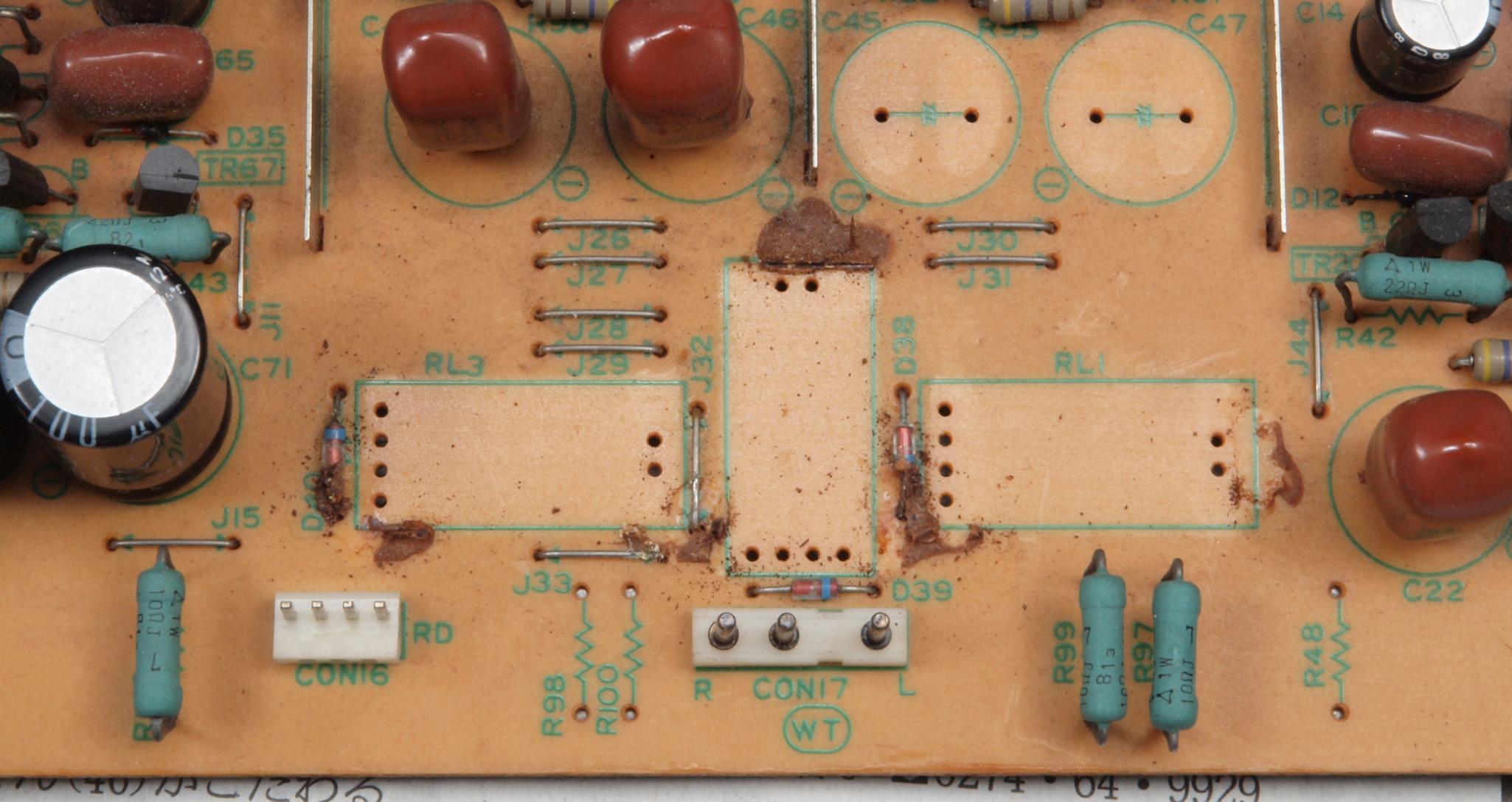

Ｃ４１２．　修理中　電源・コントロール、リレー基板、トルエン溶媒の接着剤。錫メッキ端子を腐食す。

Ｃ４１３．　修理中　　電源・コントロール、リレー基板。　トルエン溶媒の接着剤を取り去り、コート液を塗布後。

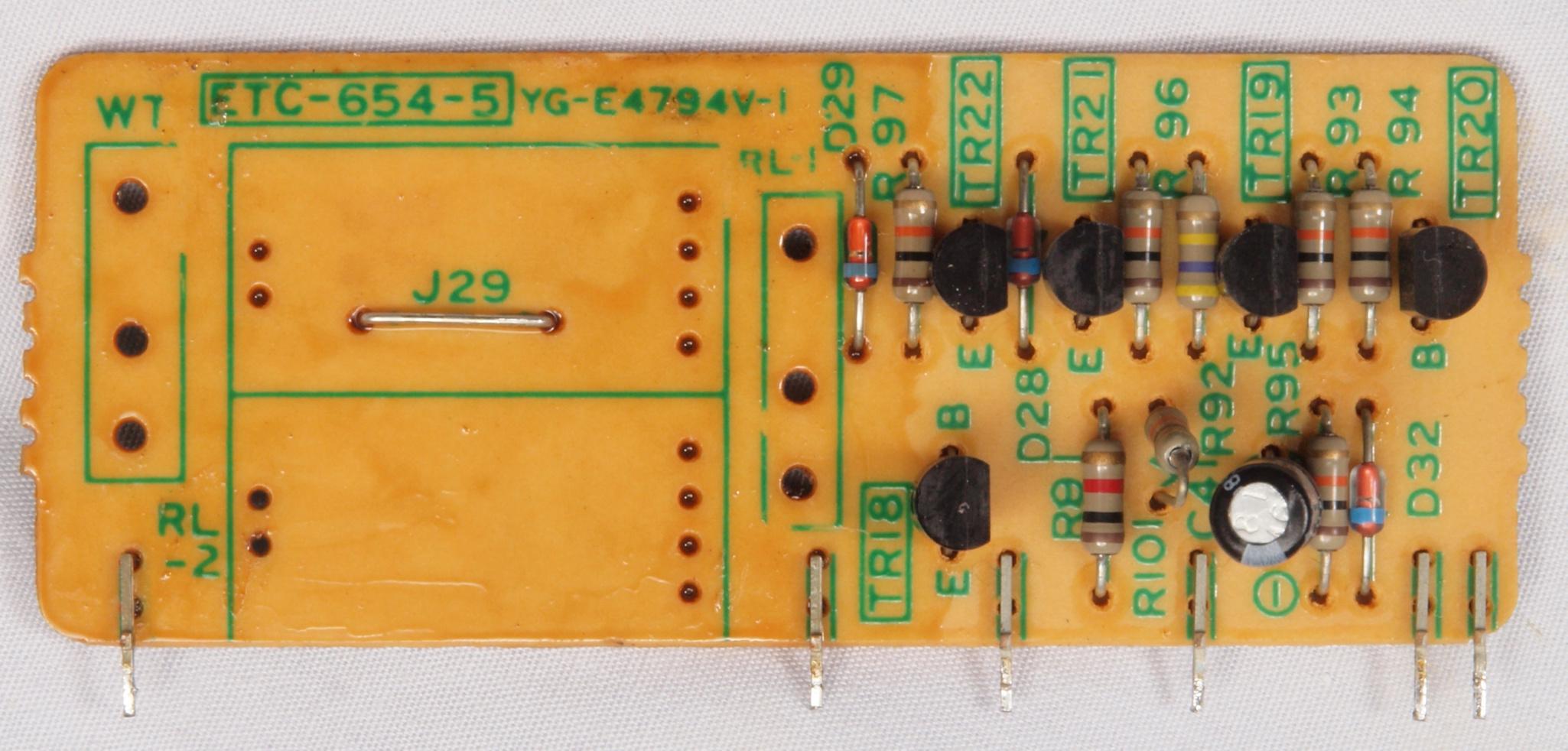

Ｃ４２．　修理後　電源・コントロール、リレー基板。　電解コンデンサー１個、リードリレー２個交換。

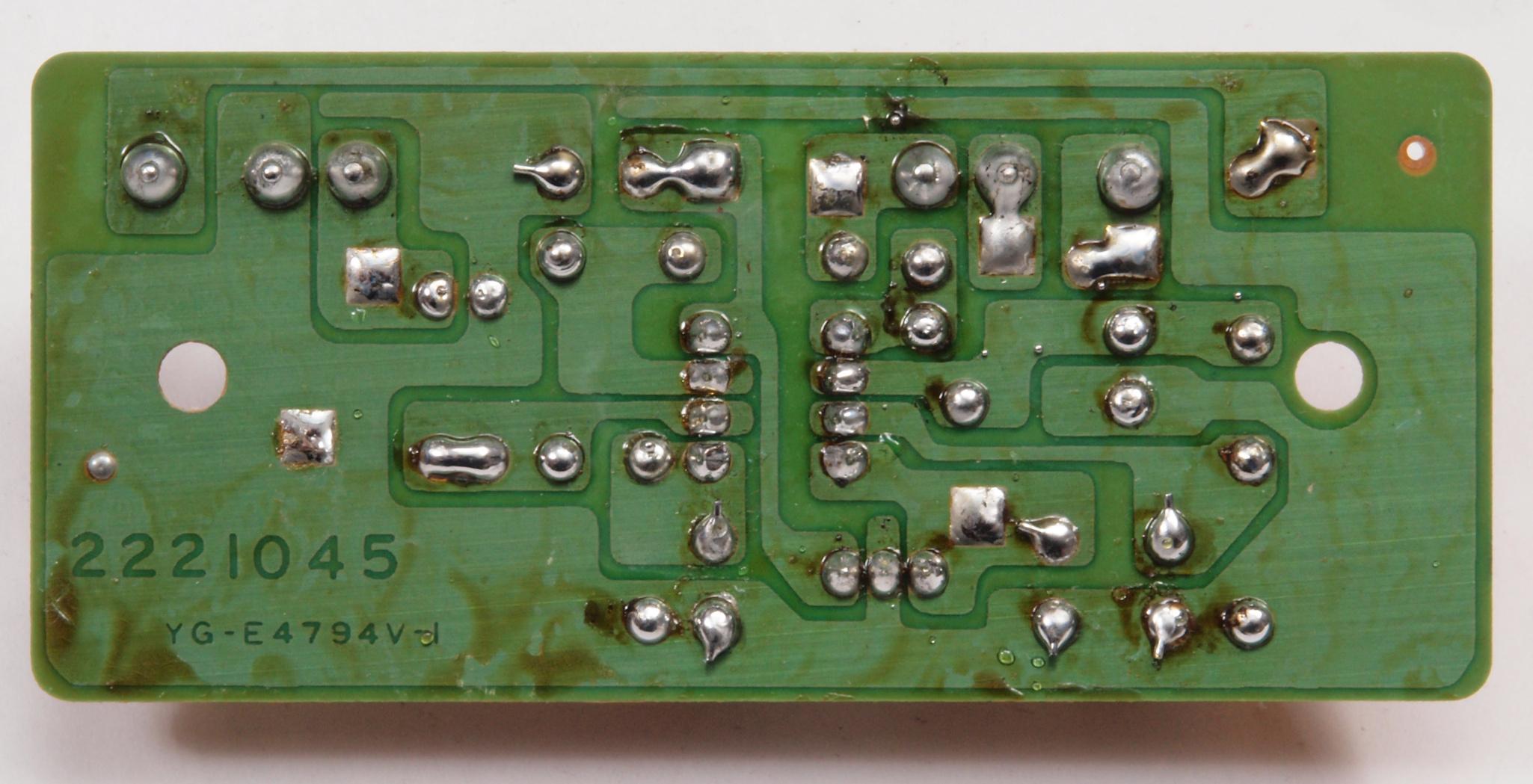

Ｃ４３．　修理前　電源・コントロール基板、リレー基板裏

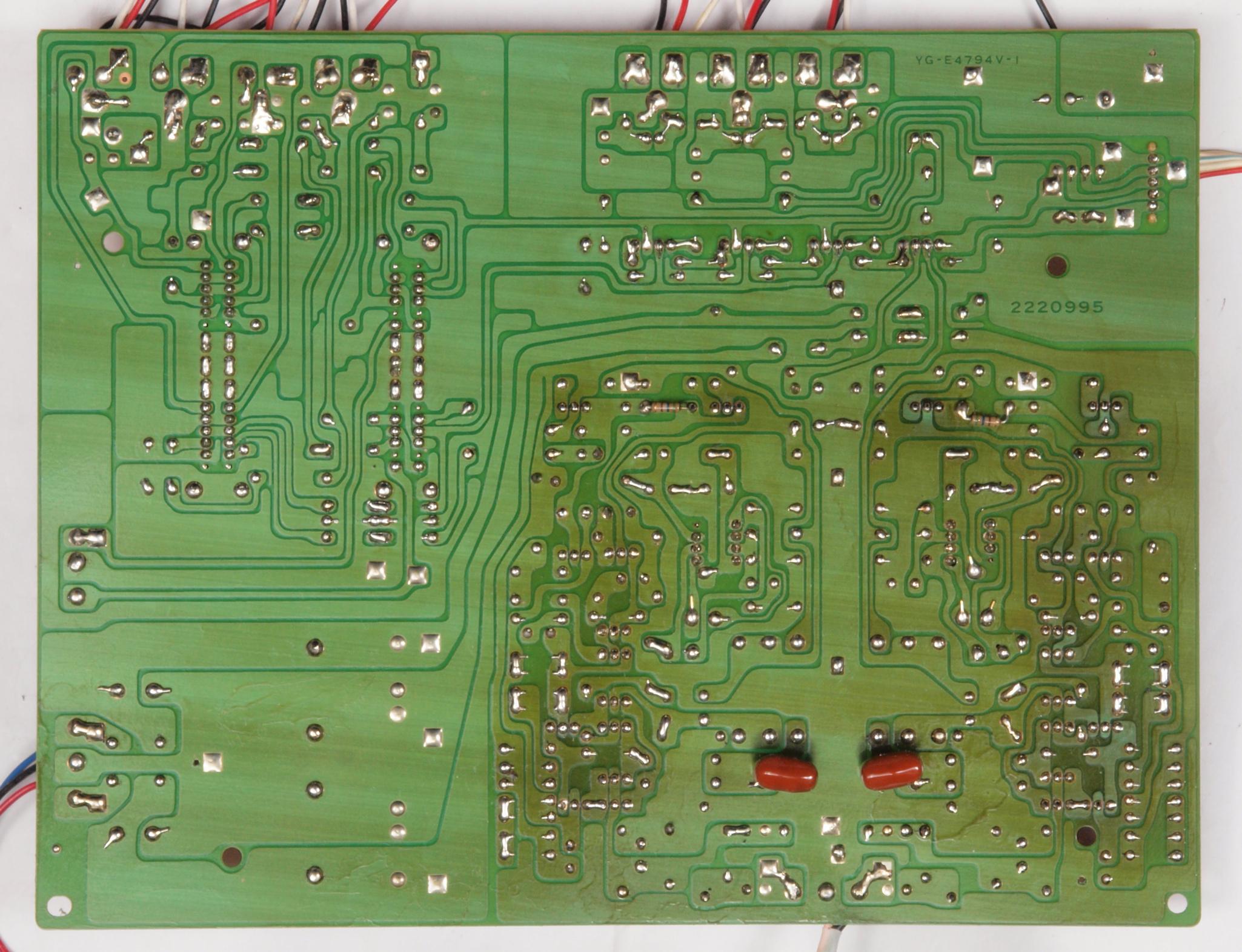

Ｃ４４．　修理（半田補正）後　電源・コントロール基板 、リレー基板裏。 全ての半田をやり修す。

Ｃ４５．　完成電源・コントロール基板、リレー基板裏。 余分なフラックスを落として、コート液を塗る。

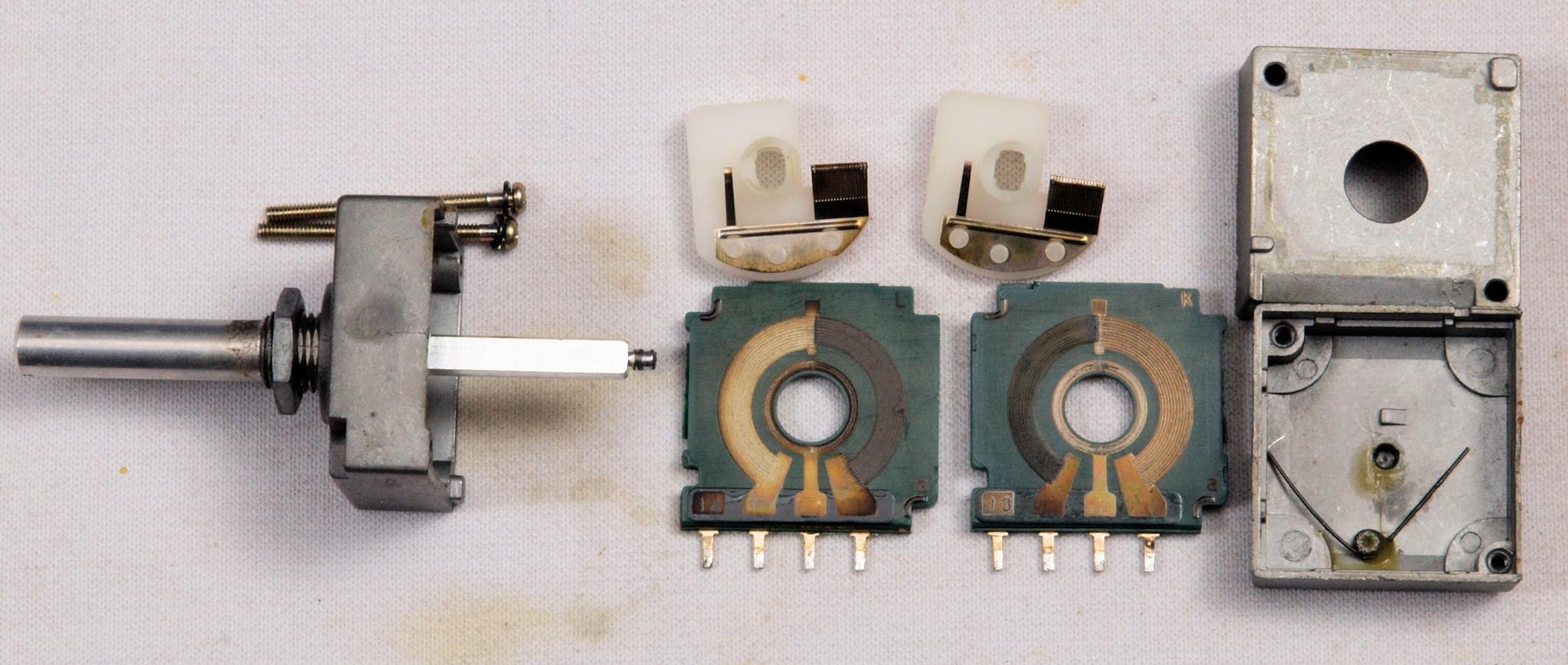

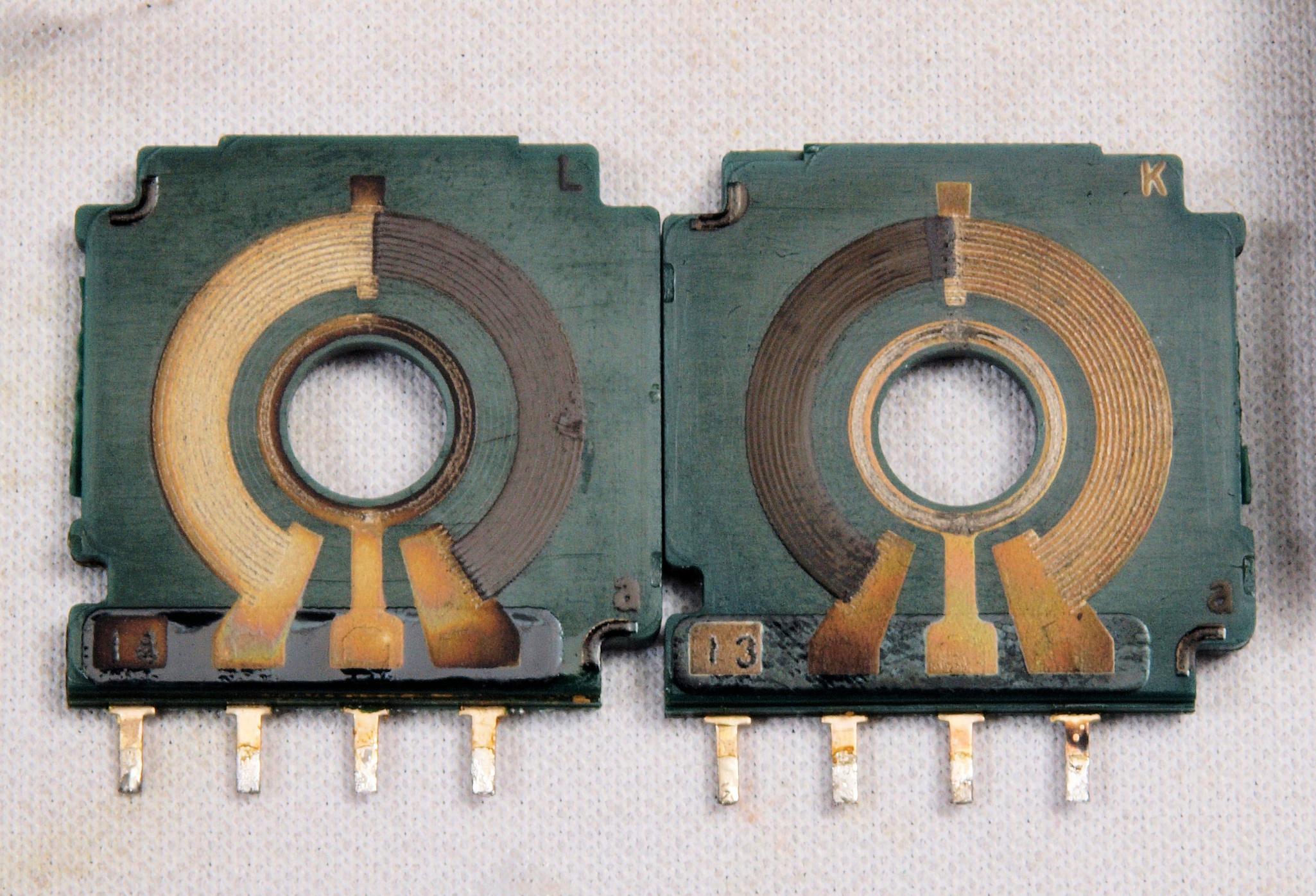

Ｃ５１．　清掃中　主ＶＲの分解・清掃。　カシメ構造なので、これまで！

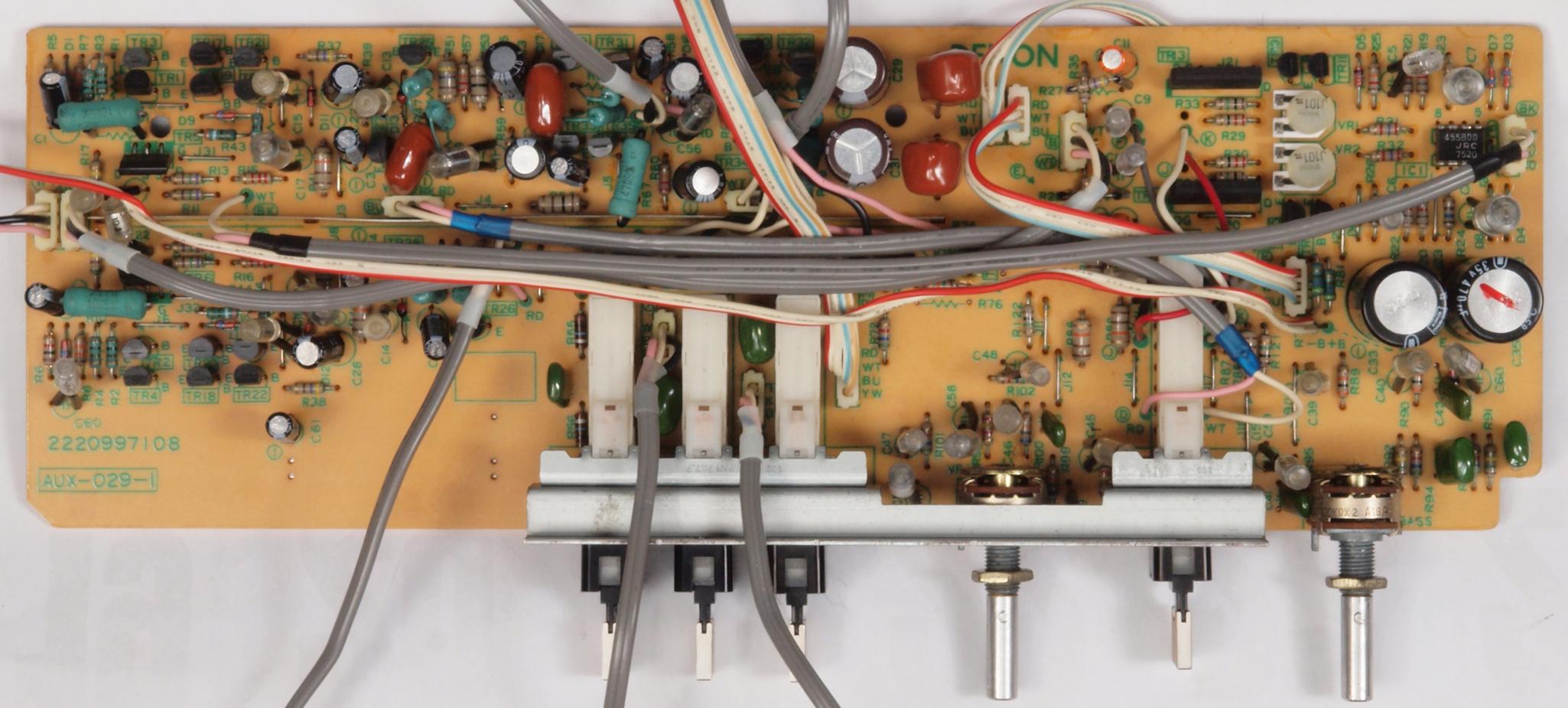

Ｃ６１．　修理前　バッファーＡＭＰ・ＳＷコントロール基板

Ｃ６２．　修理後　バッファーＡＭＰ・ＳＷコントロール基板。　電解コンデンサ−２０個、　半固定ＶＲ２個交換。

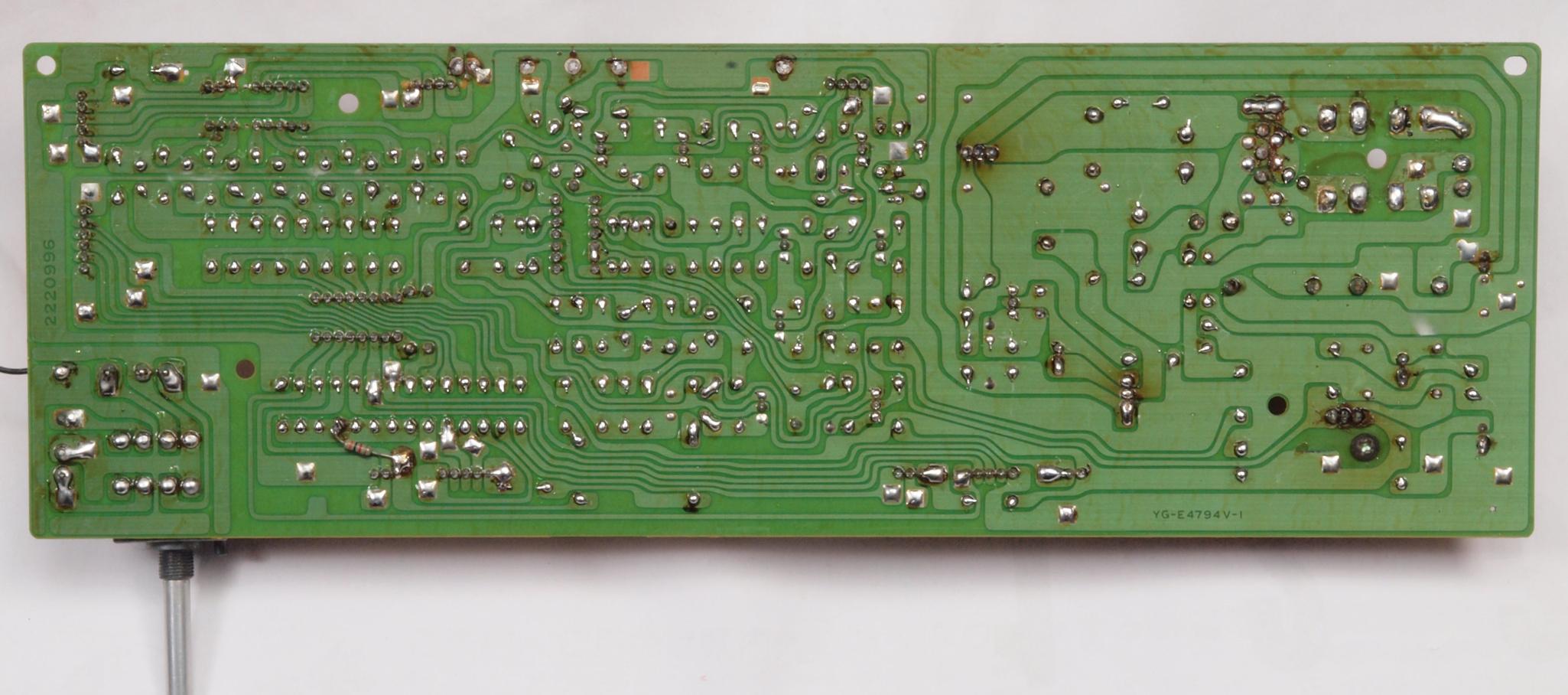

Ｃ６３．　修理前　バッファーＡＭＰ・ＳＷコントロール基板裏。

Ｃ６３１．　修理中　バッファーＡＭＰ・ＳＷコントロール基板裏。　半田不良予備郡１。

Ｃ６３２．　修理中　バッファーＡＭＰ・ＳＷコントロール基板裏。　半田不良予備郡２。

Ｃ６３３．　修理中　バッファーＡＭＰ・ＳＷコントロール基板裏。　半田不良予備郡３。

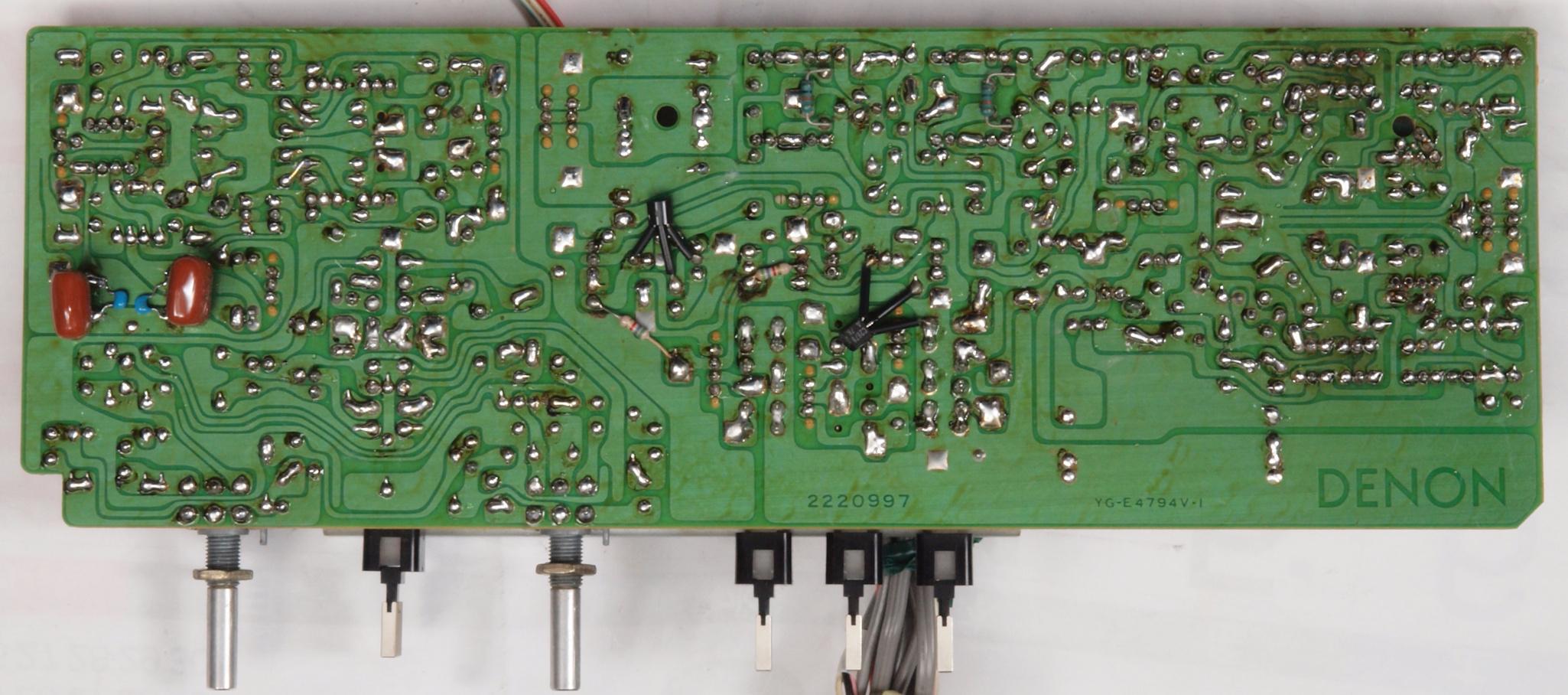

Ｃ６４．　修理（半田補正）後　バッファーＡＭＰ・ＳＷコントロール基板裏。 全ての半田をやり修す。

Ｃ６５．　完成バッファーＡＭＰ・ＳＷコントロール基板裏。 余分なフラックスを落として、コート液を塗る。

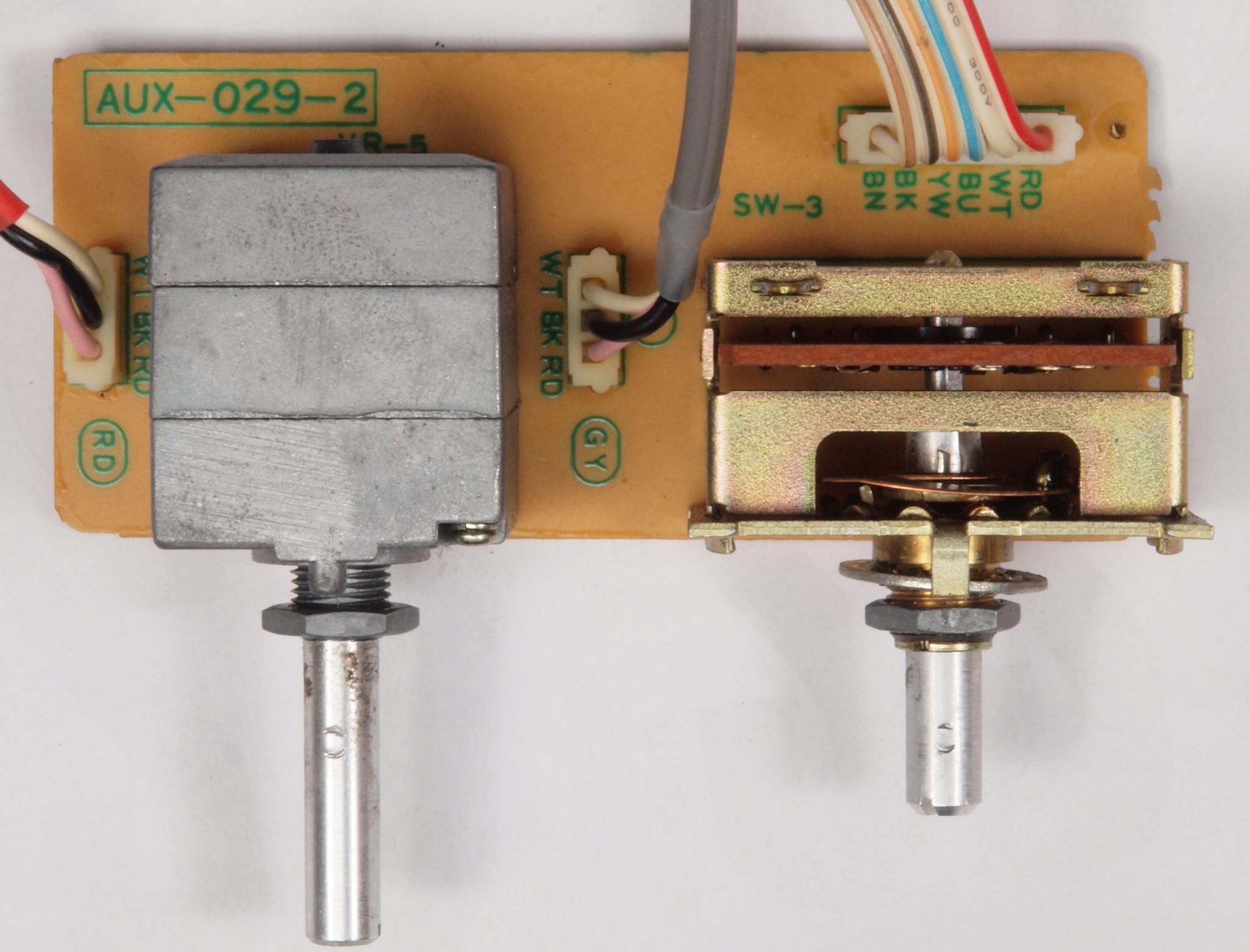

Ｃ７１．　修理前　バランスＶＲ＋プリセットセレクター基板

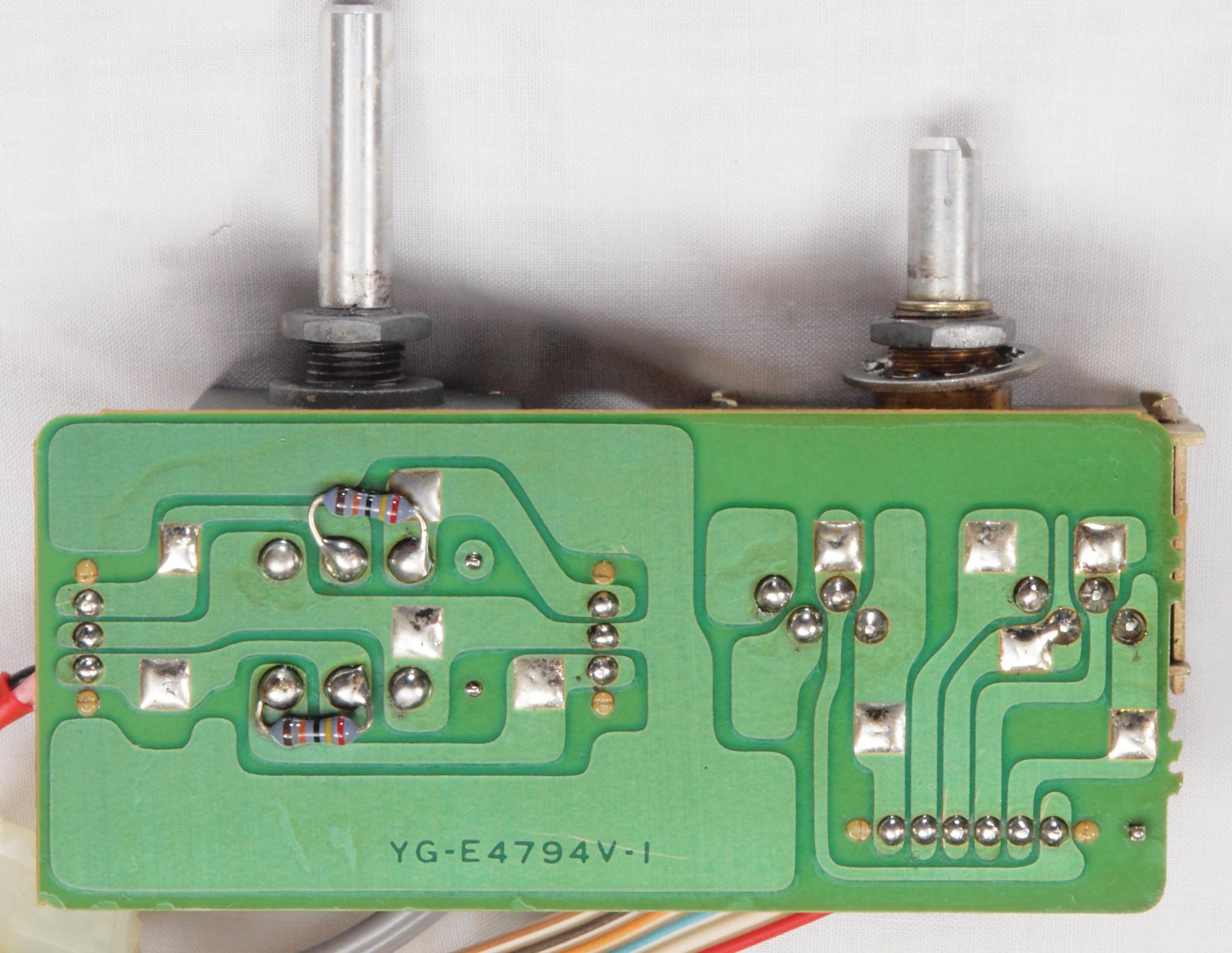

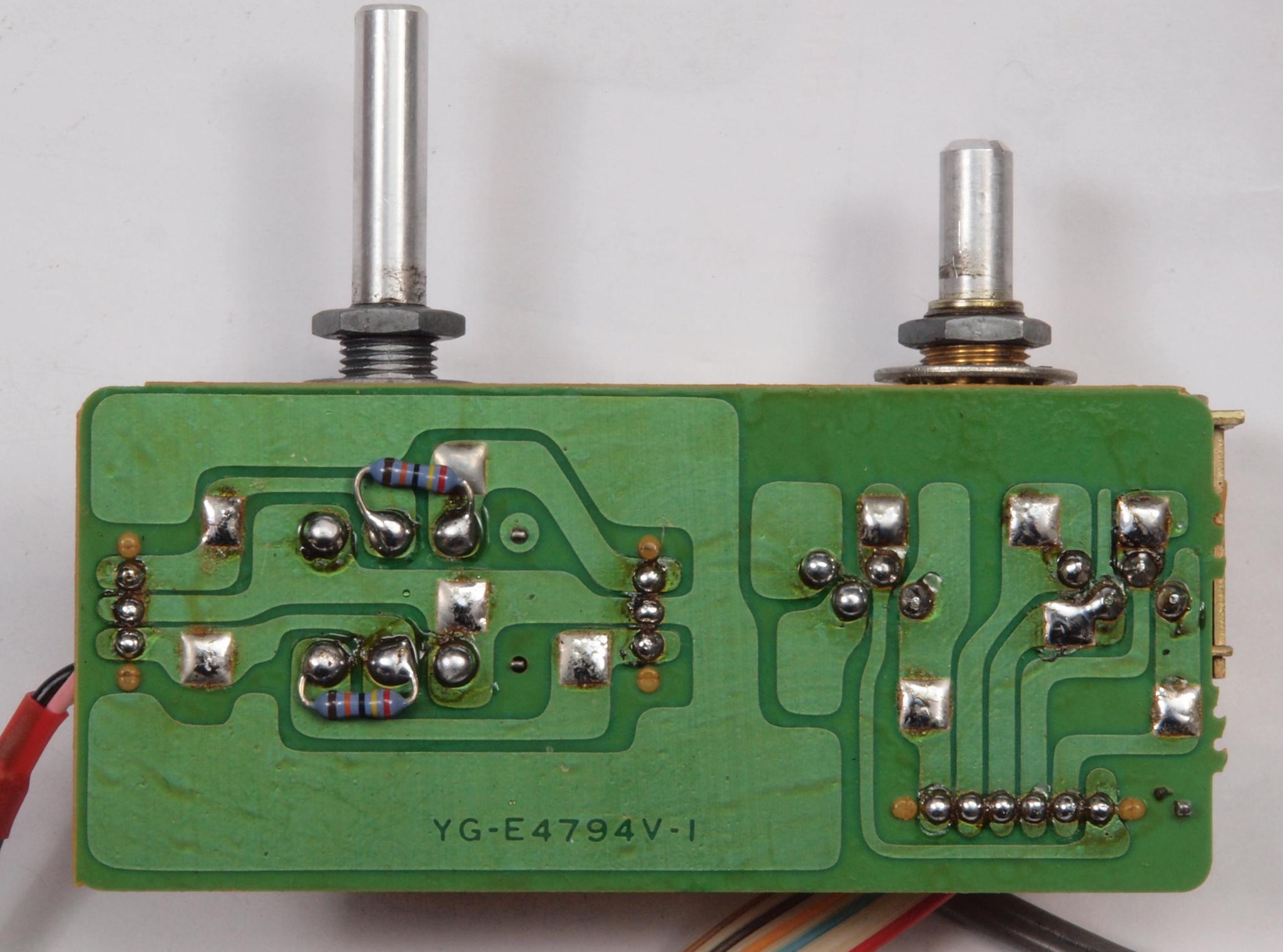

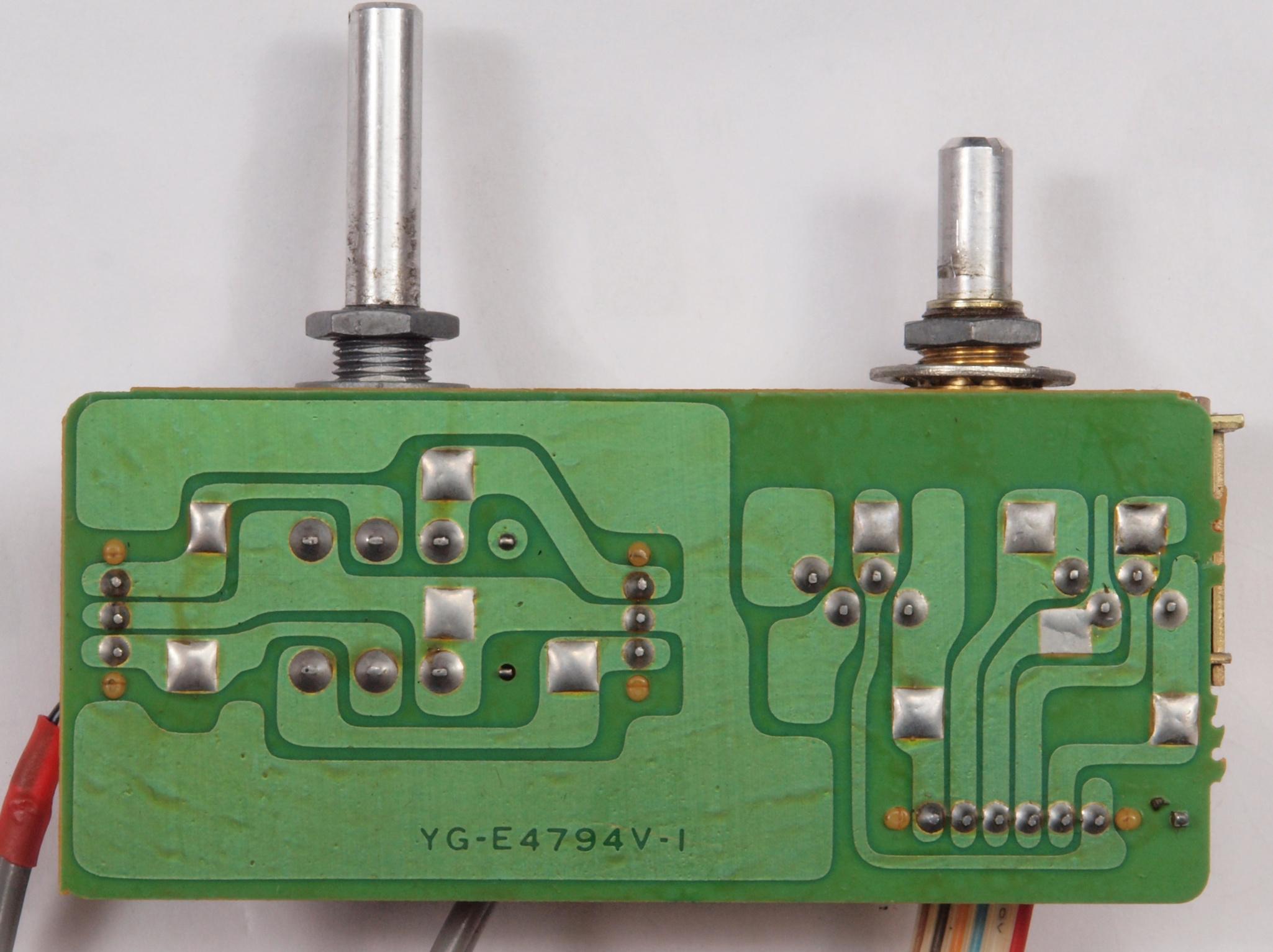

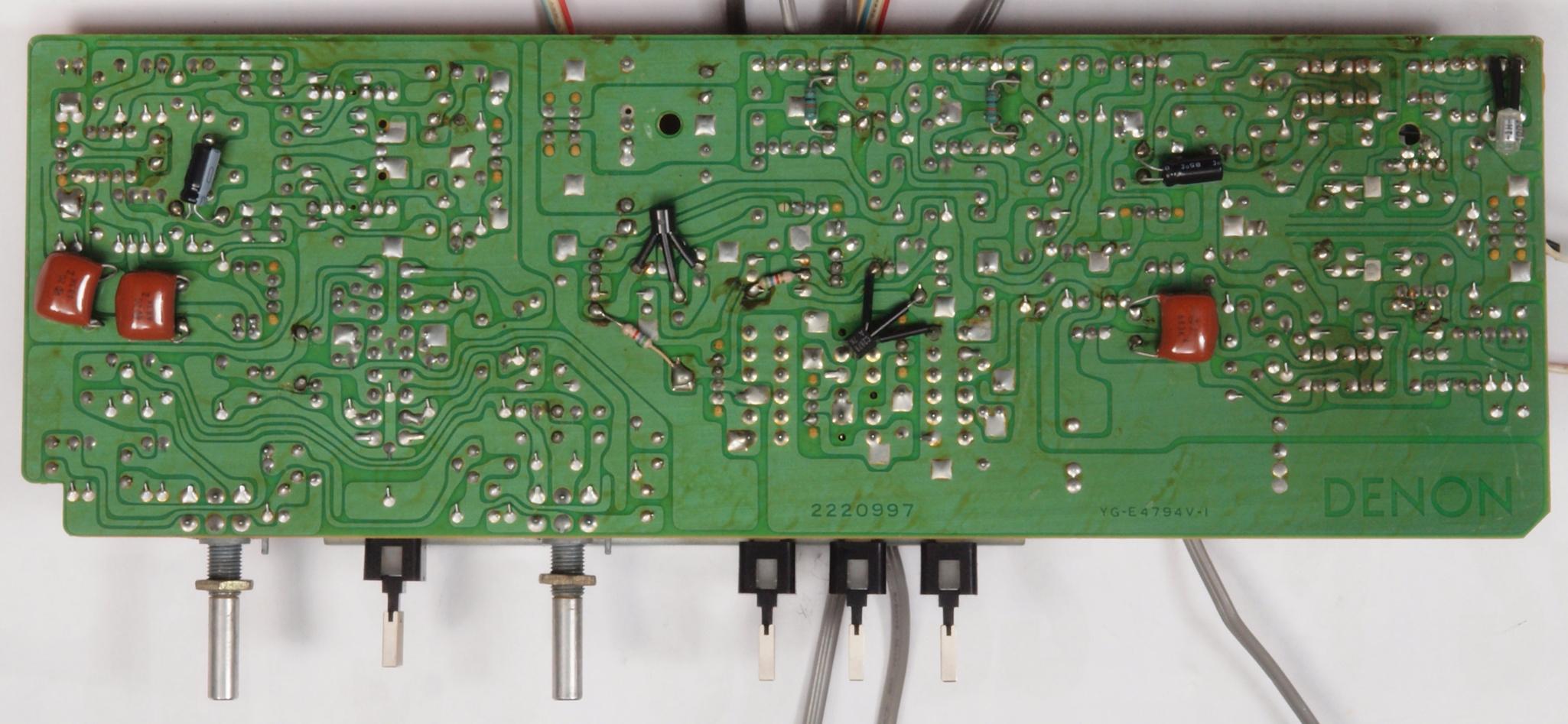

Ｃ７２．　修理前　バランスＶＲ＋プリセットセレクター基板裏

Ｃ７３．　修理（半田補正）後　バランスＶＲ＋プリセットセレクター基板裏。 全ての半田をやり修す。

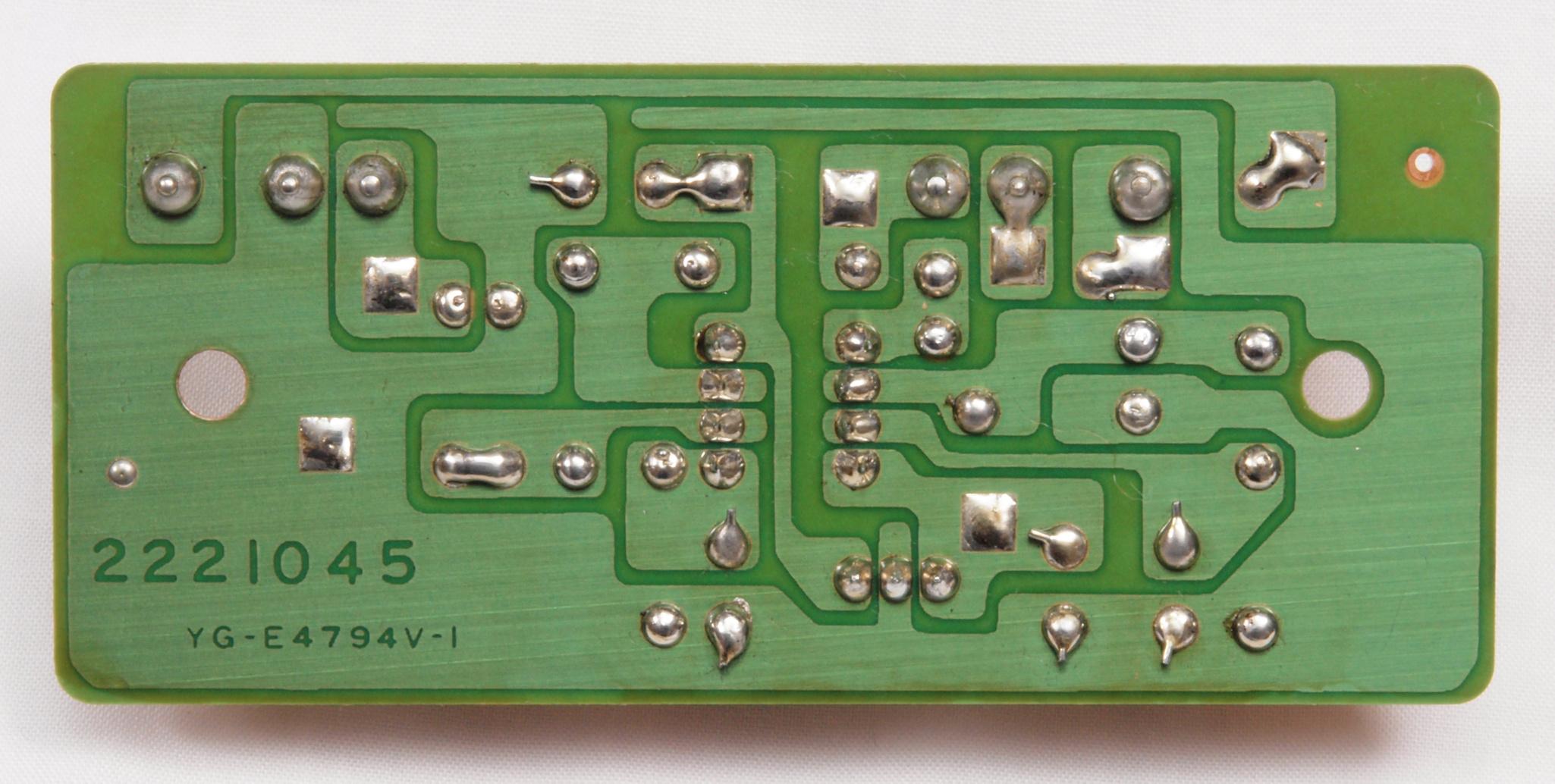

Ｃ７４．　完成バランスＶＲ＋プリセットセレクター基板裏。 余分なフラックスを落として、コート液を塗る。

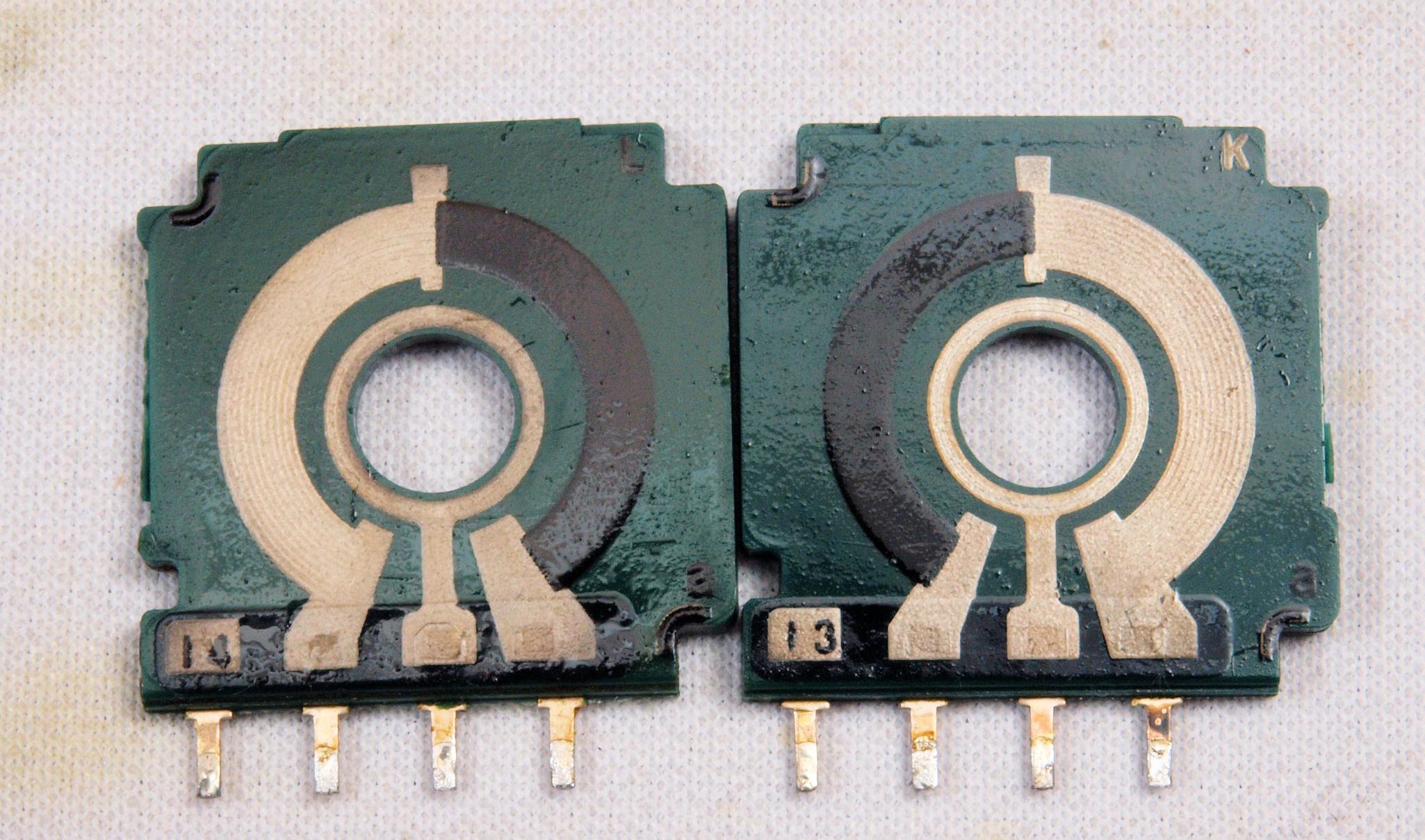

Ｃ８１．　バランスＶＲ分解・清掃。　カシメ構造なので、これまで！

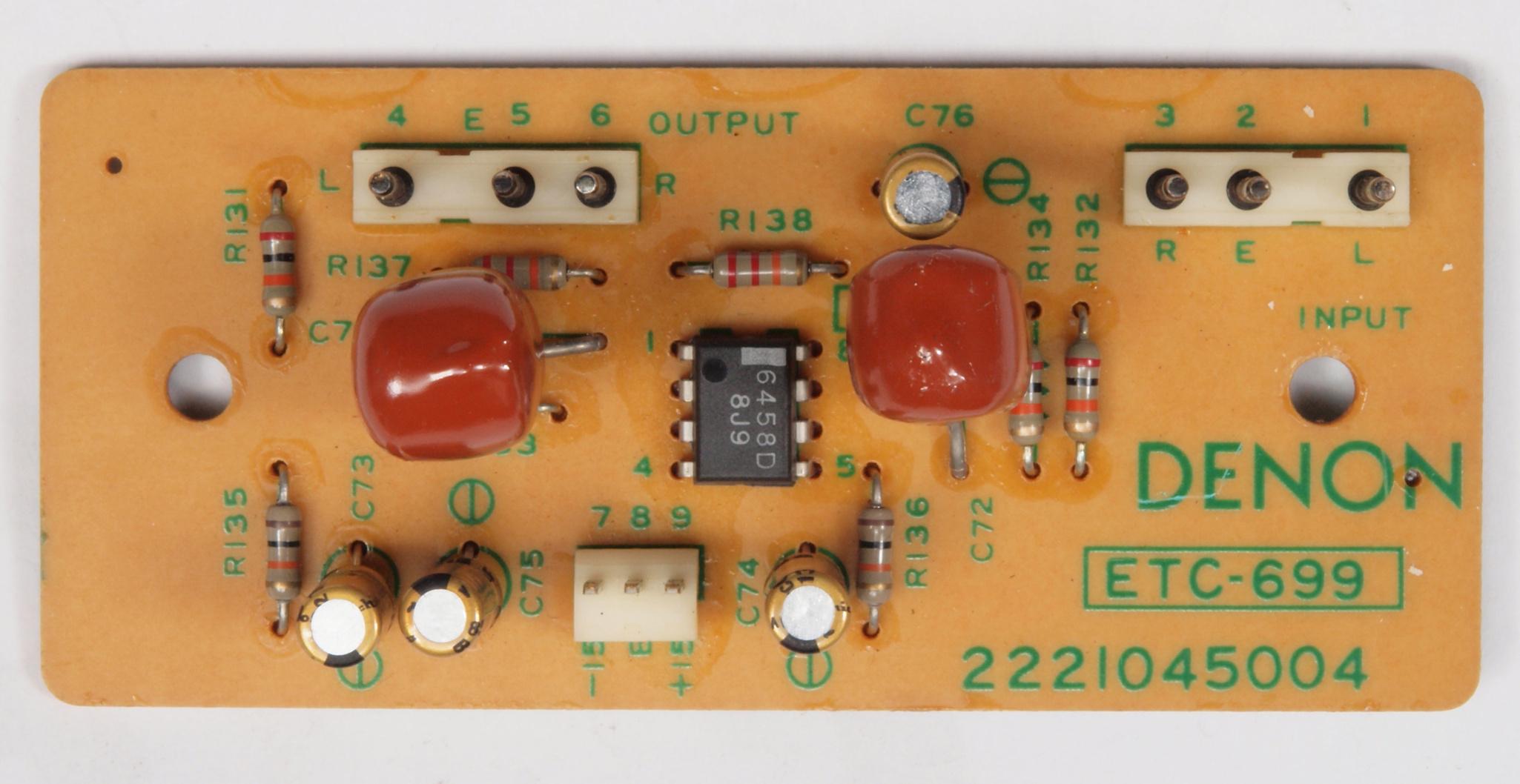

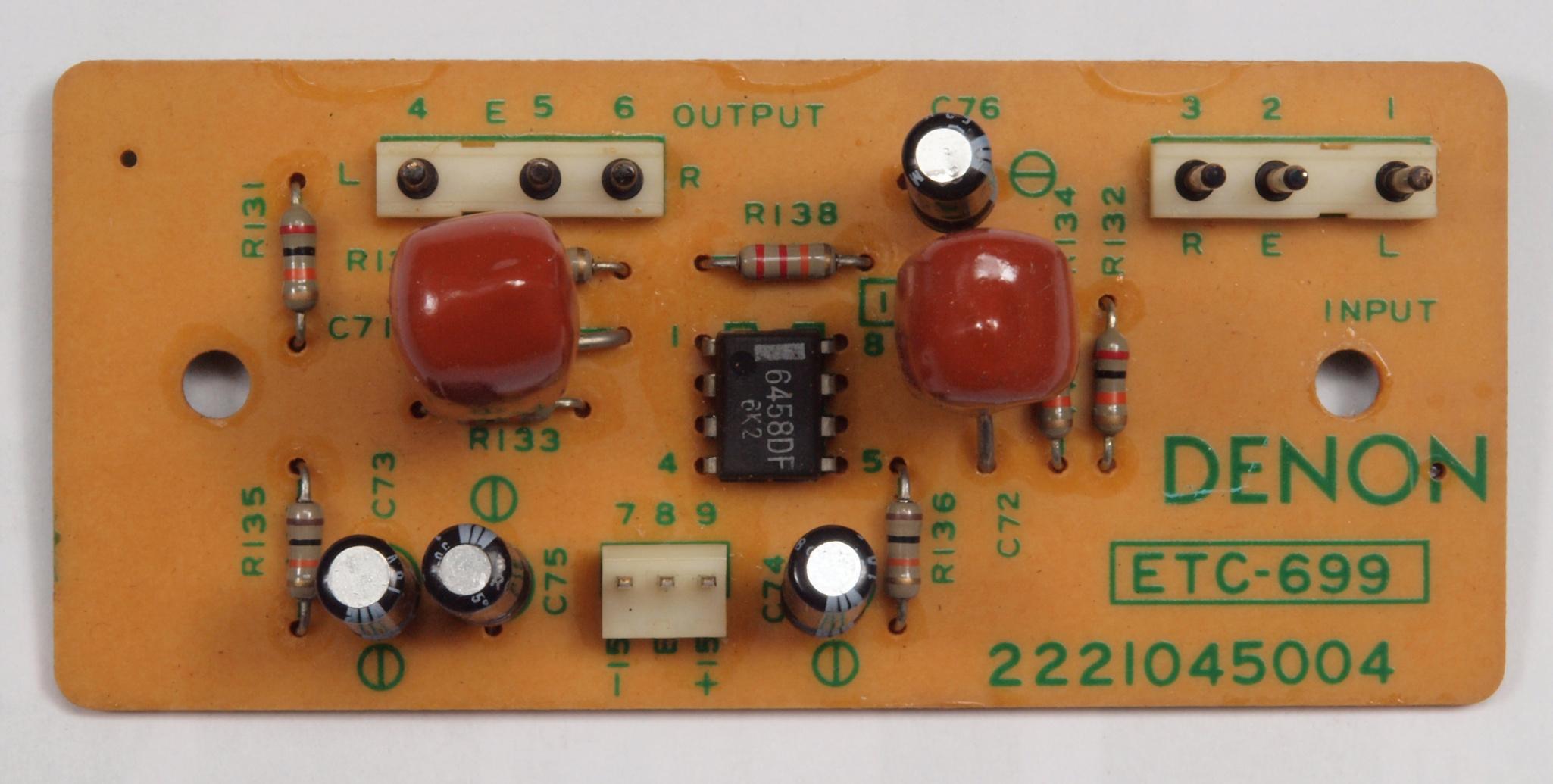

Ｃ９１．　修理前　ＮＦＢ−ＡＭＰ基板

Ｃ９２．　修理後　ＮＦＢ−ＡＭＰ基板　電解コンデンサ−４個交換。

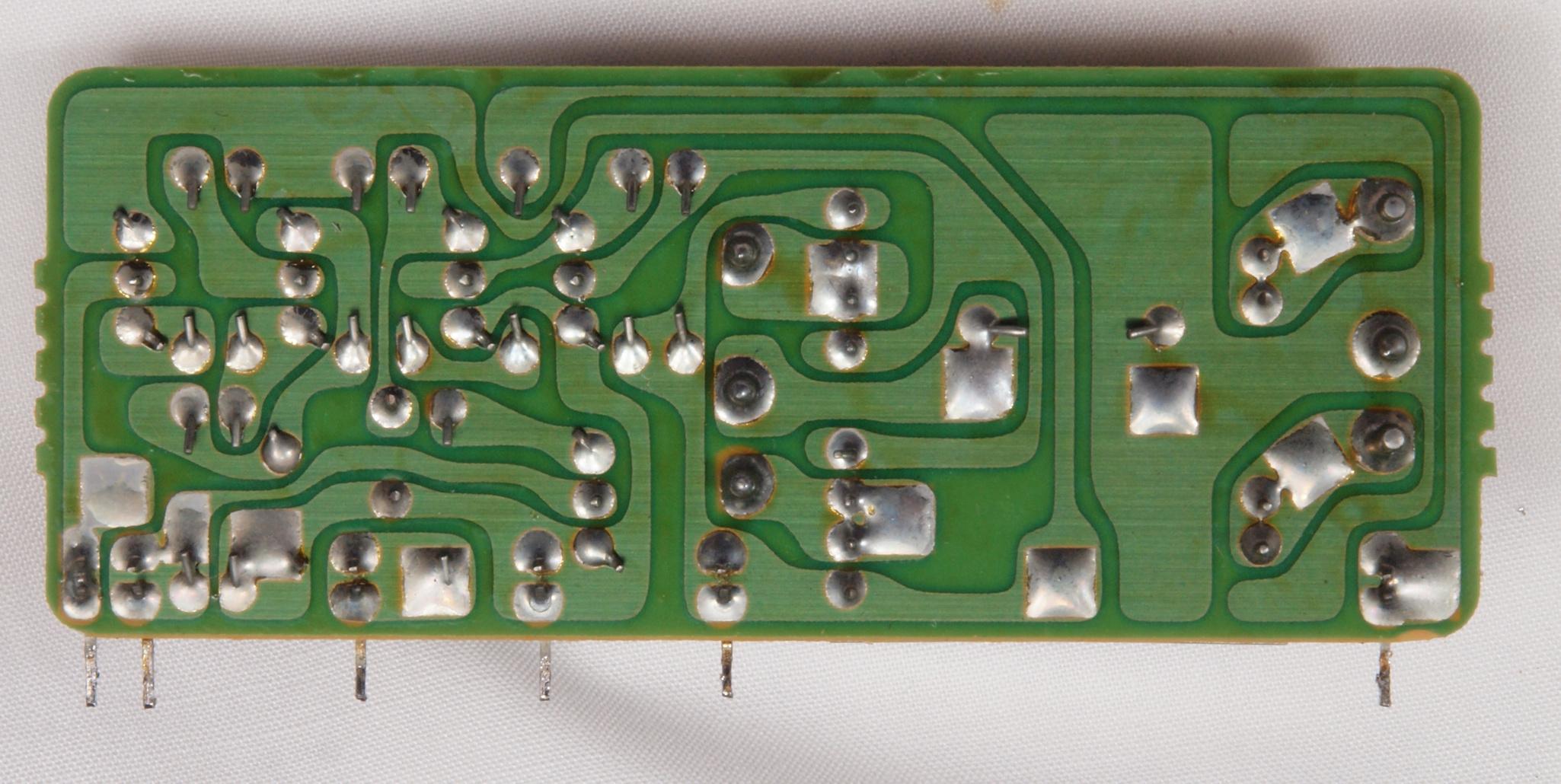

Ｃ９３．　修理前　　ＮＦＢ−ＡＭＰ基板裏

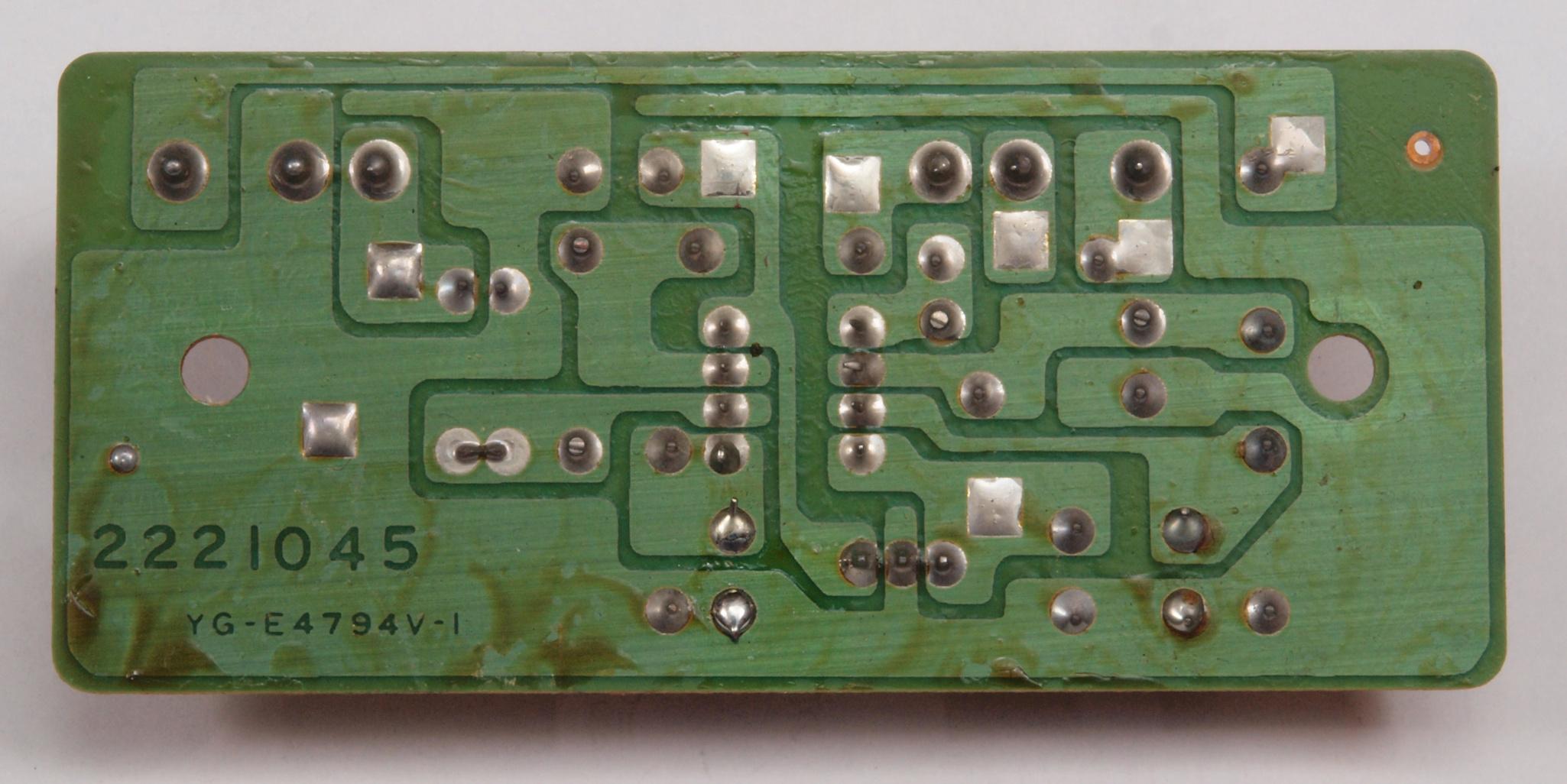

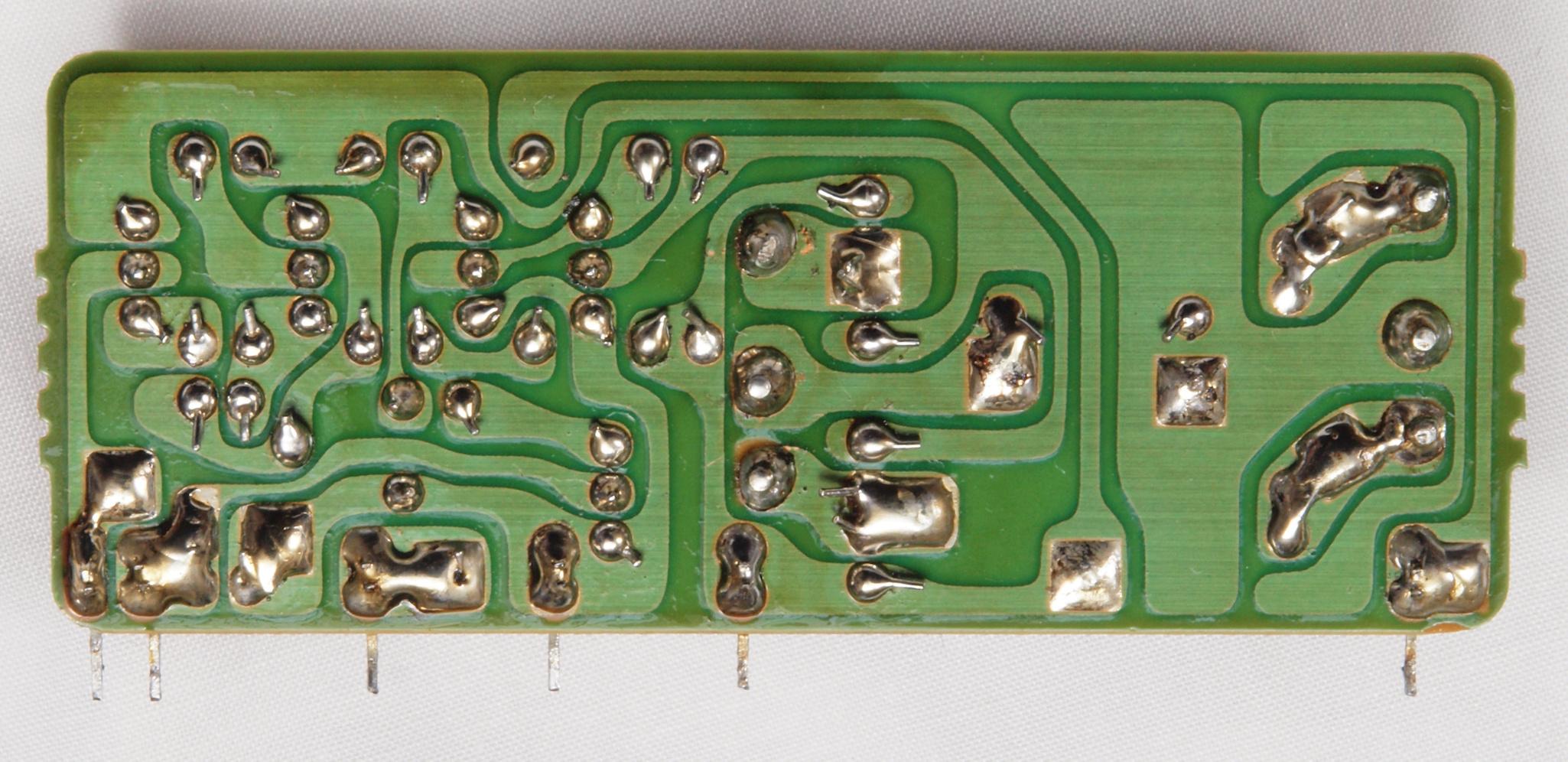

Ｃ９４．　修理（半田補正）後　　ＮＦＢ−ＡＭＰ基板裏。 全ての半田をやり修す。

Ｃ９５．　完成ＮＦＢ−ＡＭＰ基板裏。 余分なフラックスを落として、コート液を塗る。

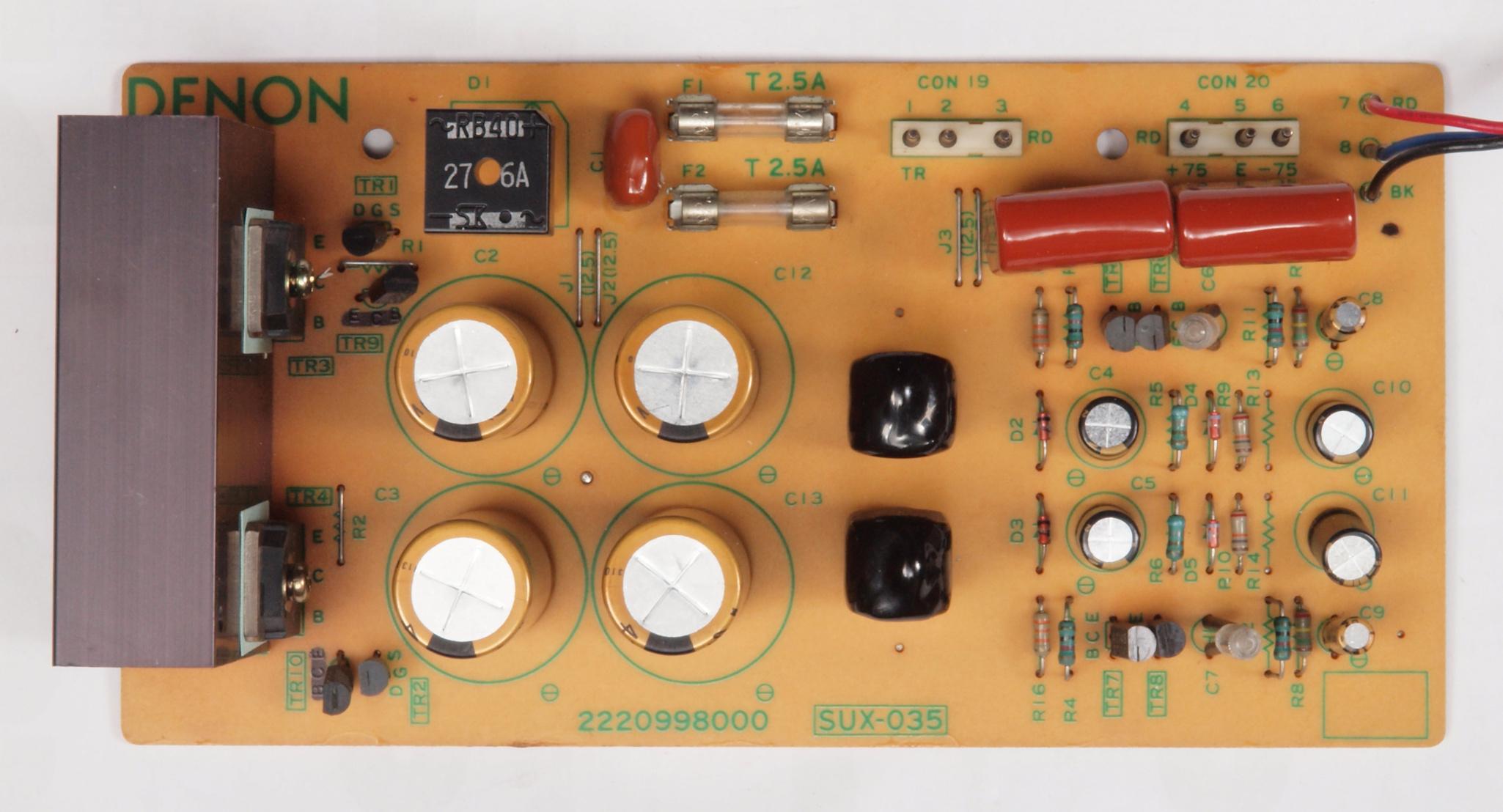

ＣA１．　修理前　電源基板

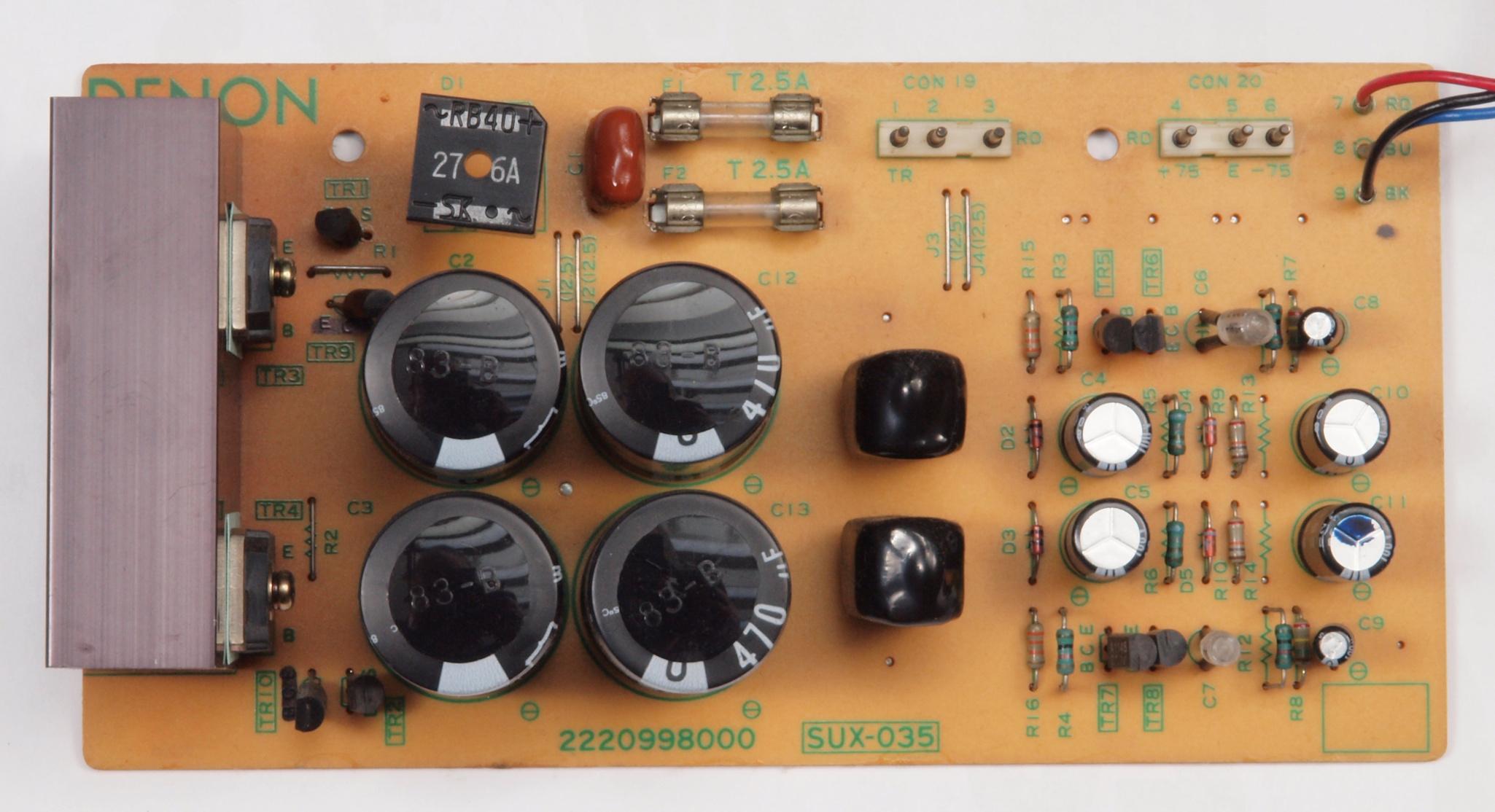

ＣA２．　修理後　電源基板　電解コンデンサー１０個交換、フイルムコンデンサー２個追加。

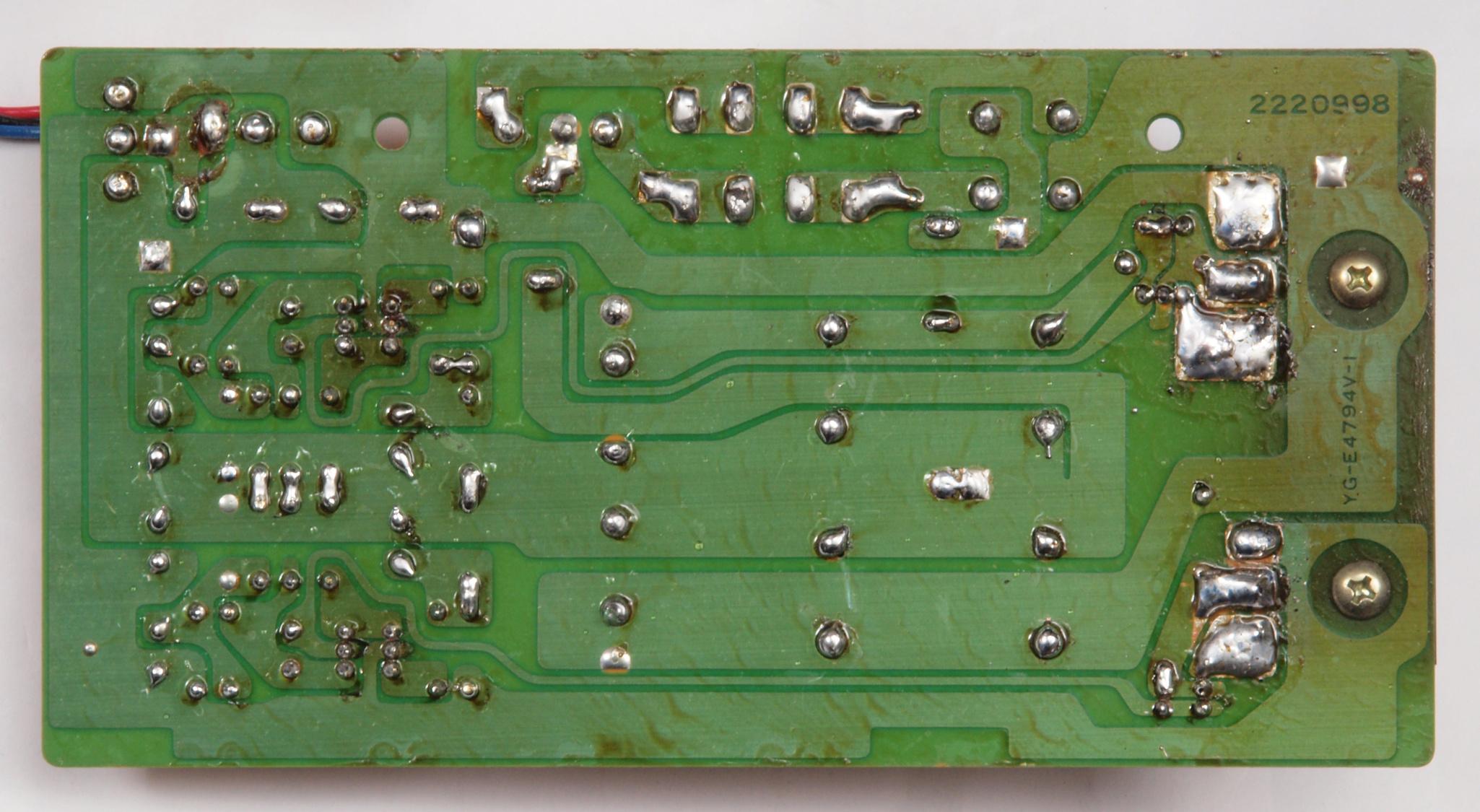

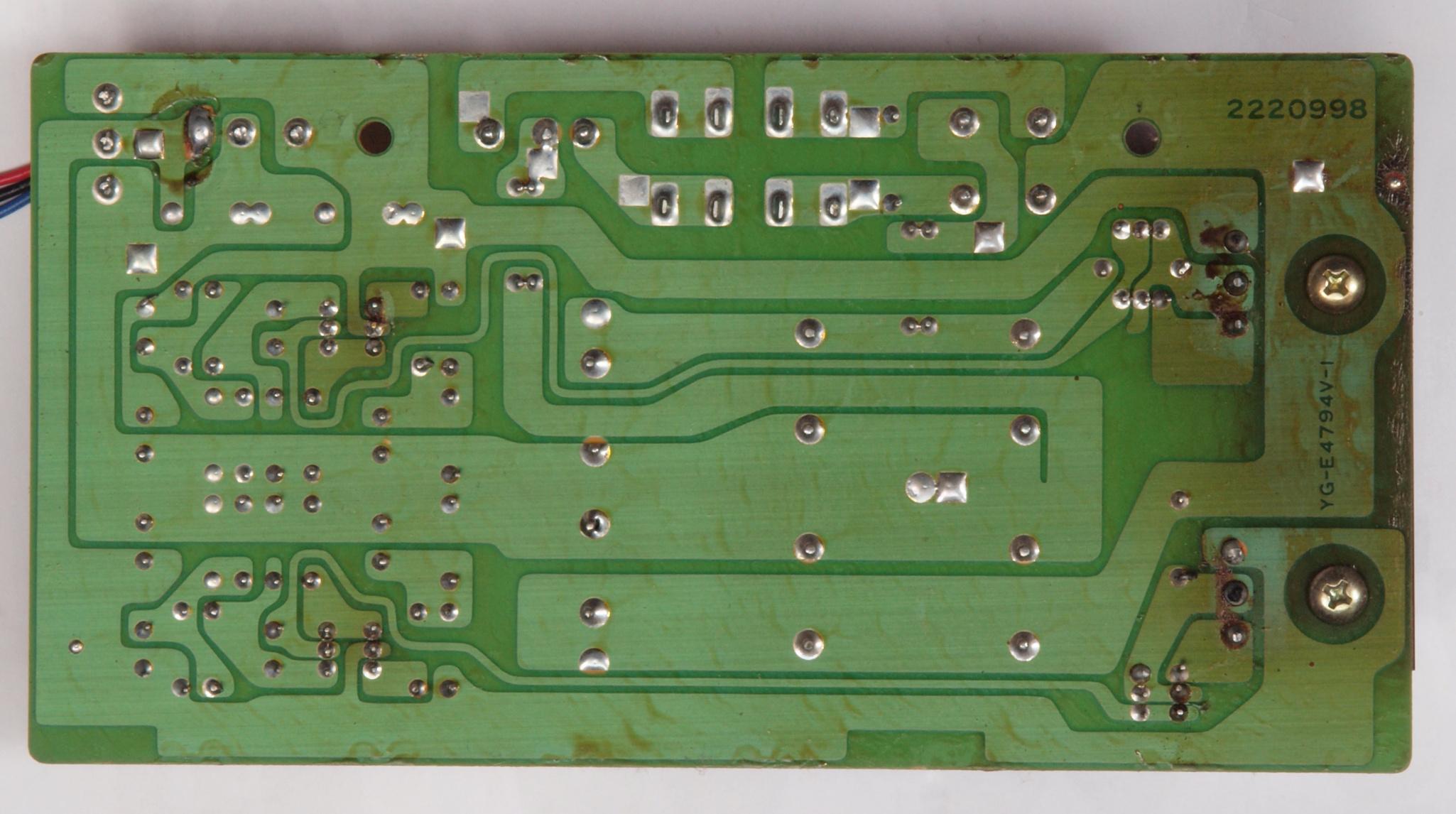

ＣA３．　修理前　電源基板裏

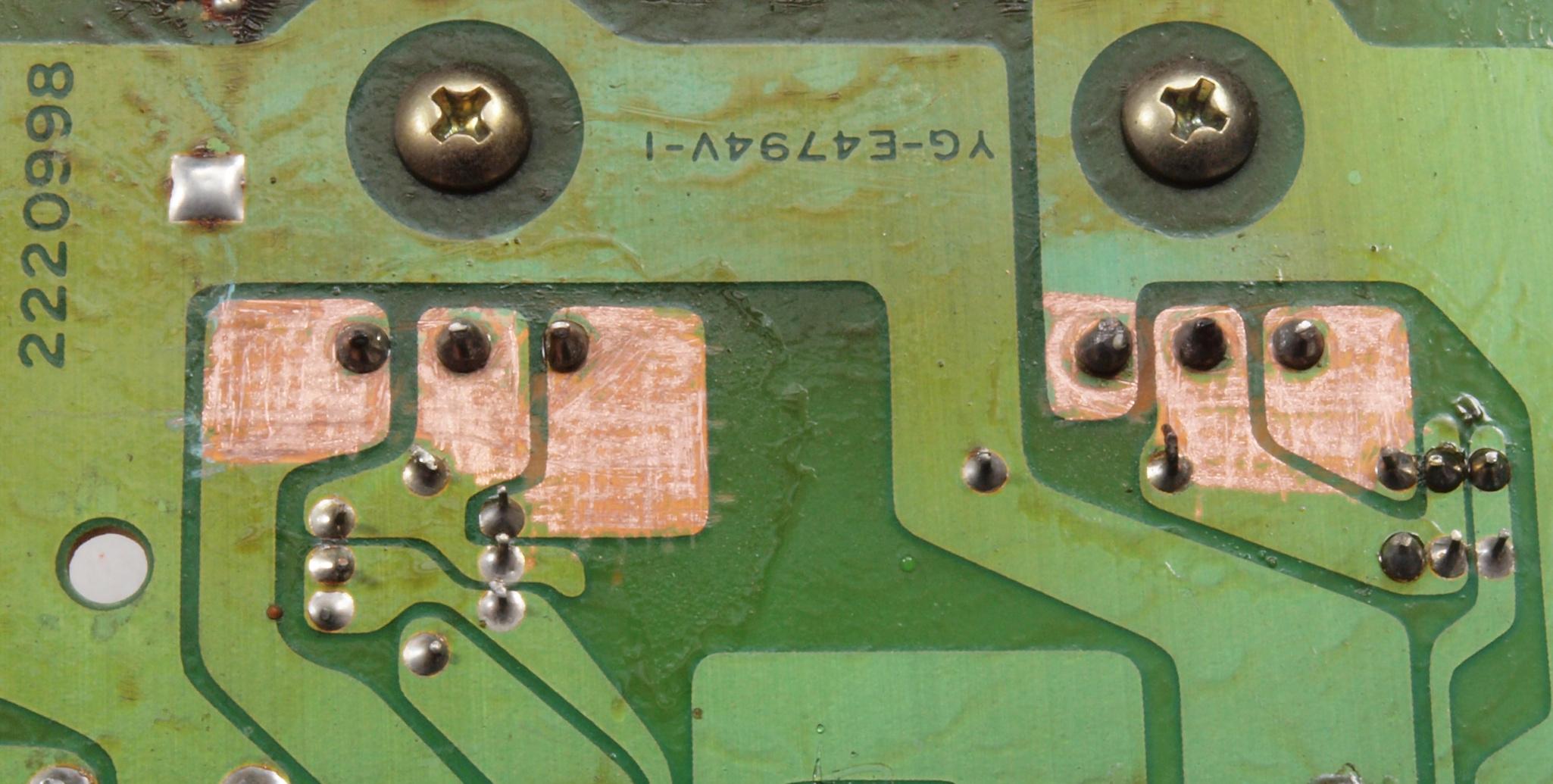

ＣA３１．　修理中　電源基板裏　熱を持つところは半田の劣化が早い、半田面積を増す

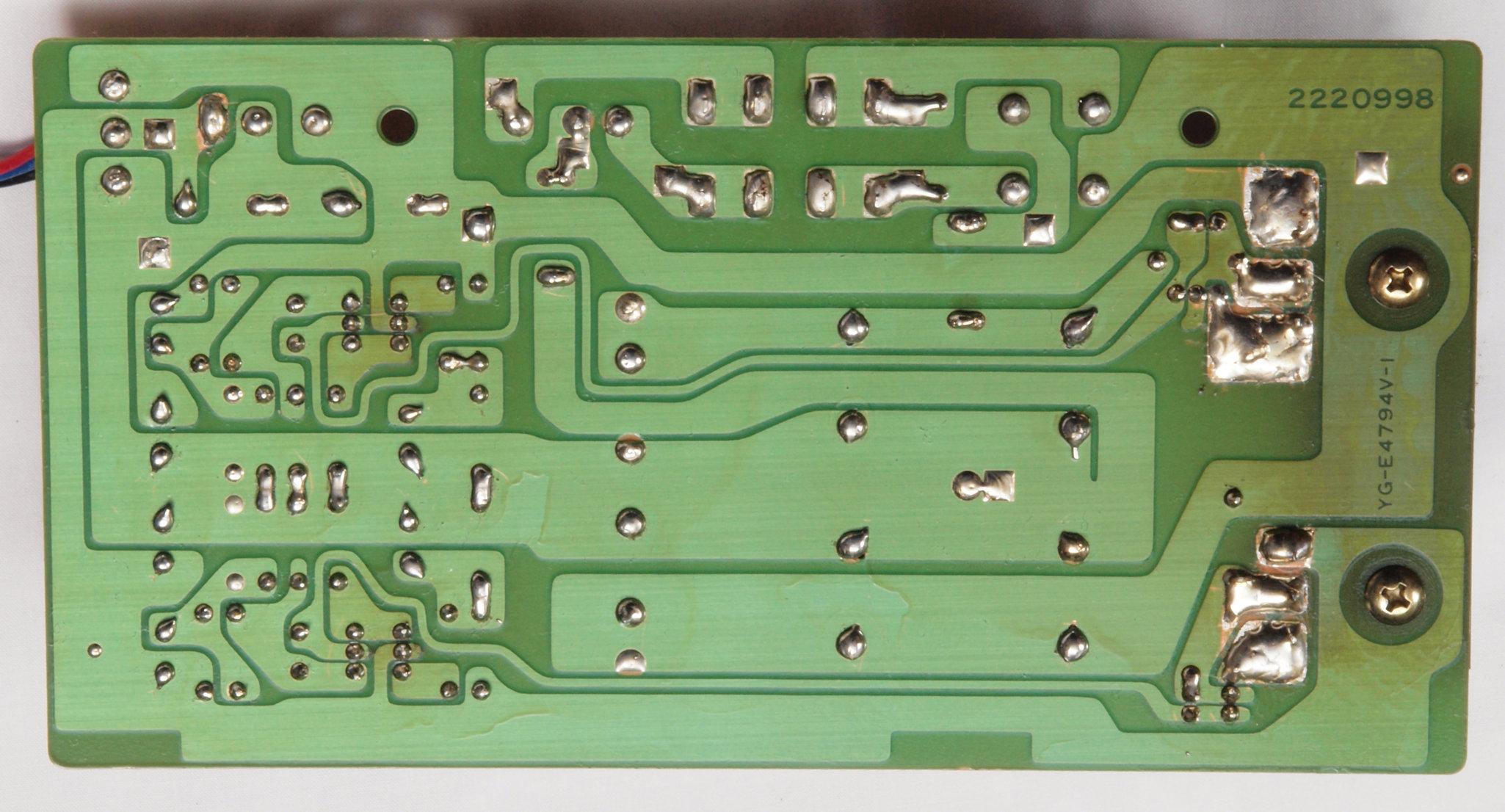

ＣA４．　修理（半田補正）後　電源基板裏。 全ての半田をやり修す、フイルムコンデンサー２個追加。

ＣA５．　完成電源基板裏。 余分なフラックスを落として、コート液を塗る。

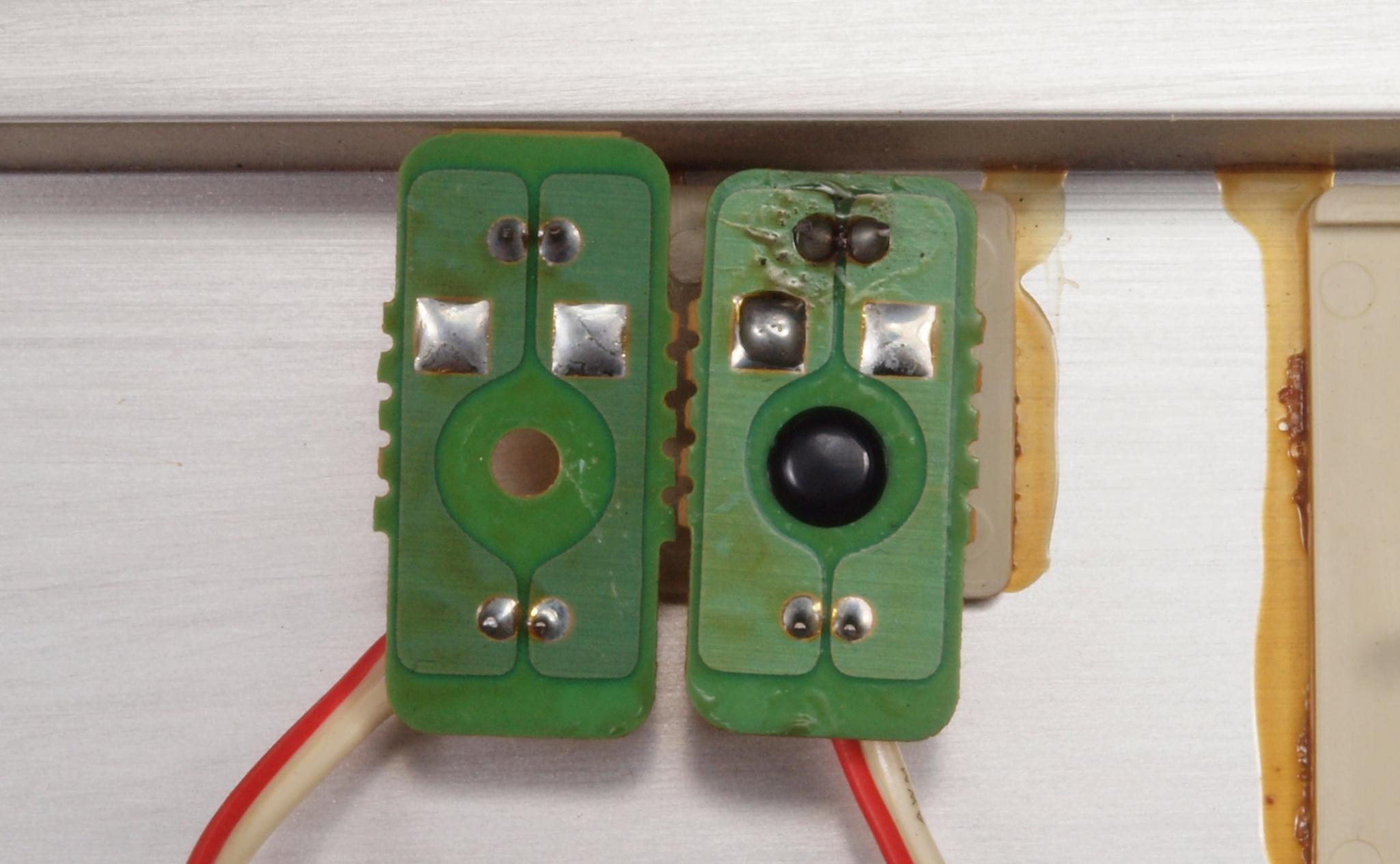

ＣＢ１．　修理前　パネルＬＥＤ表示基板

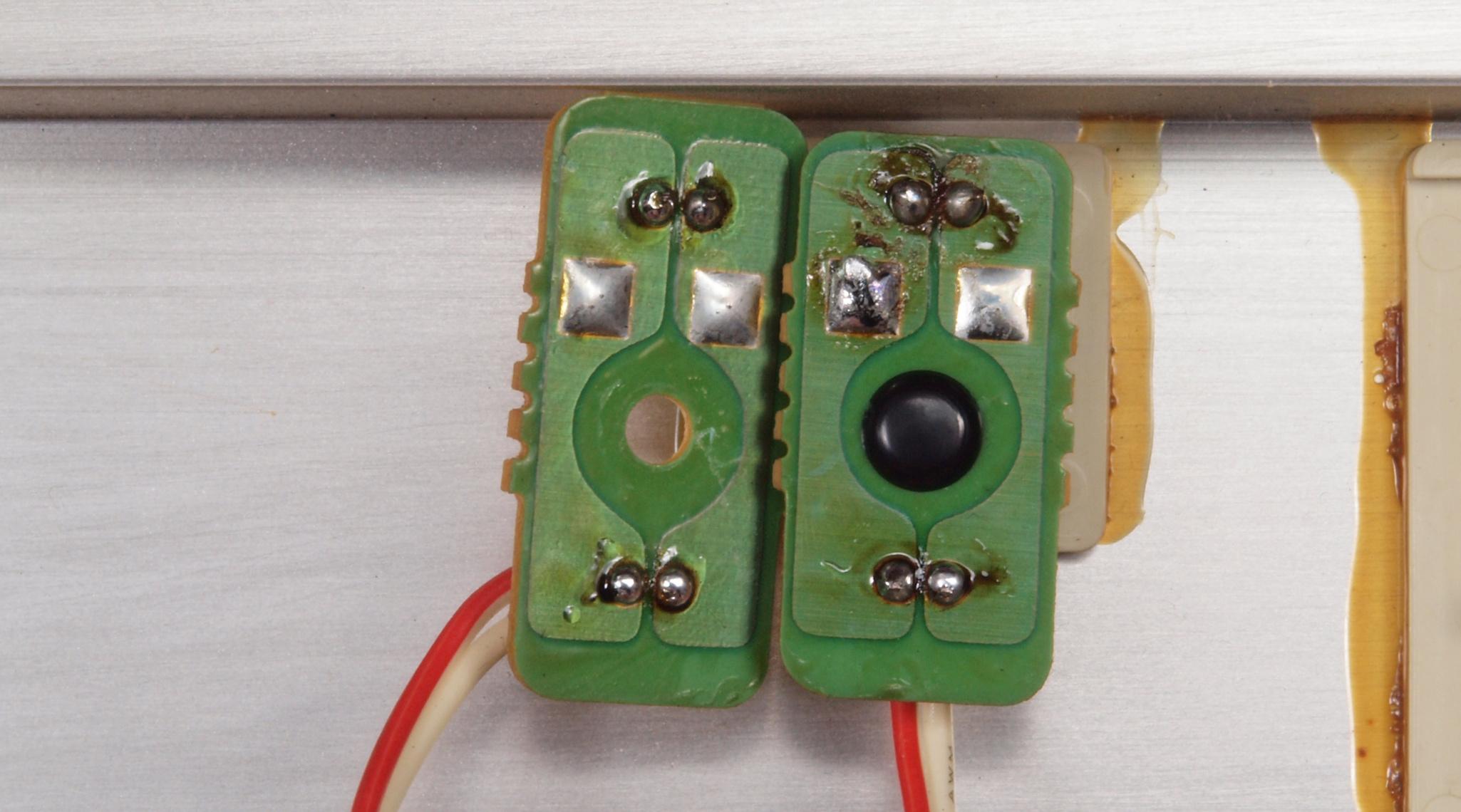

ＣＢ２．　修理前　パネルＬＥＤ表示基板裏

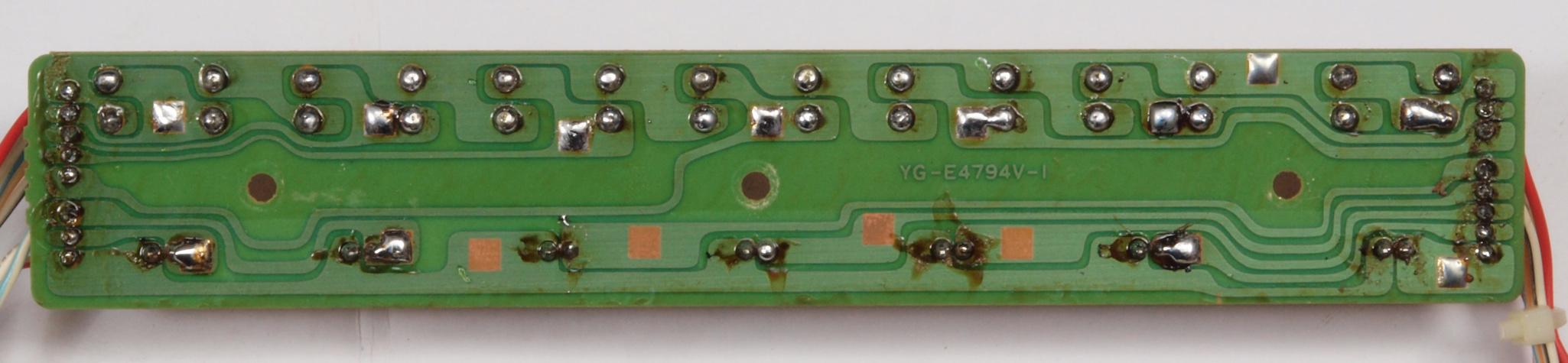

ＣＢ３．　修理（半田補正）後　パネルＬＥＤ表示基板裏。 全ての半田をやり修す。

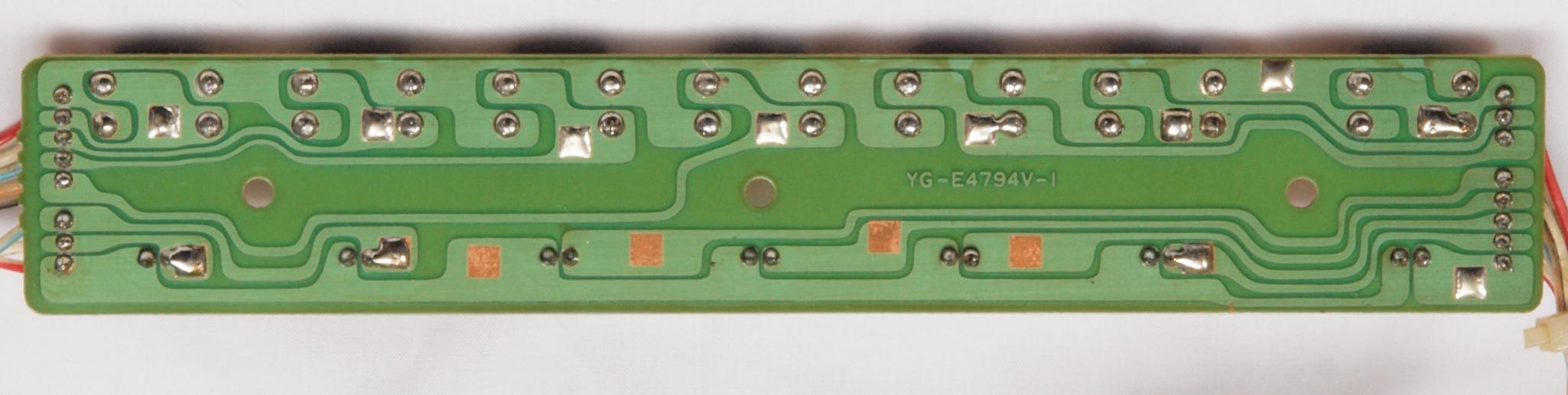

ＣＢ４．　完成パネルＬＥＤ表示基板裏。 余分なフラックスを落として、コート液を塗る。

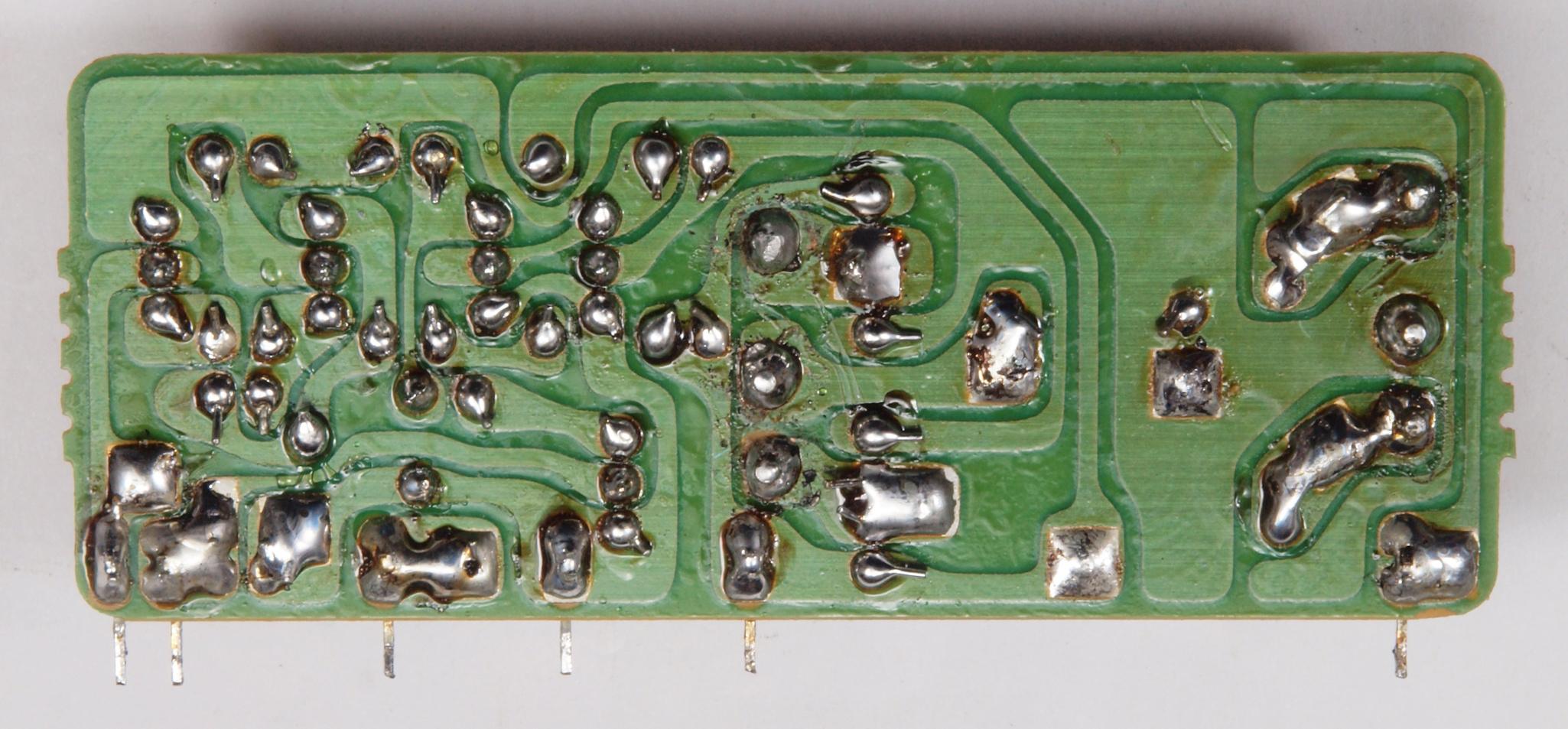

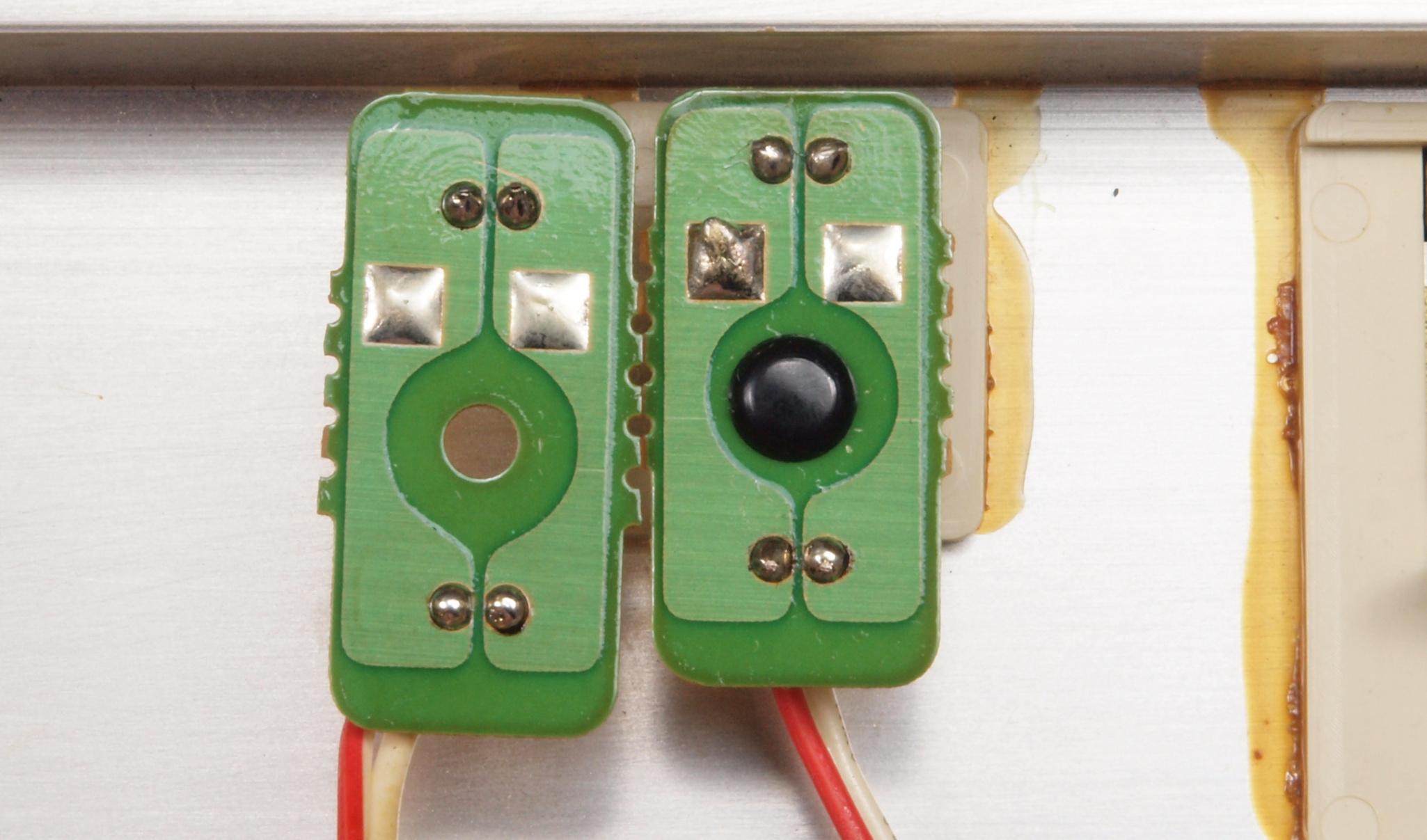

ＣＢ５．　修理前　パネルＬＥＤ表示基板２裏

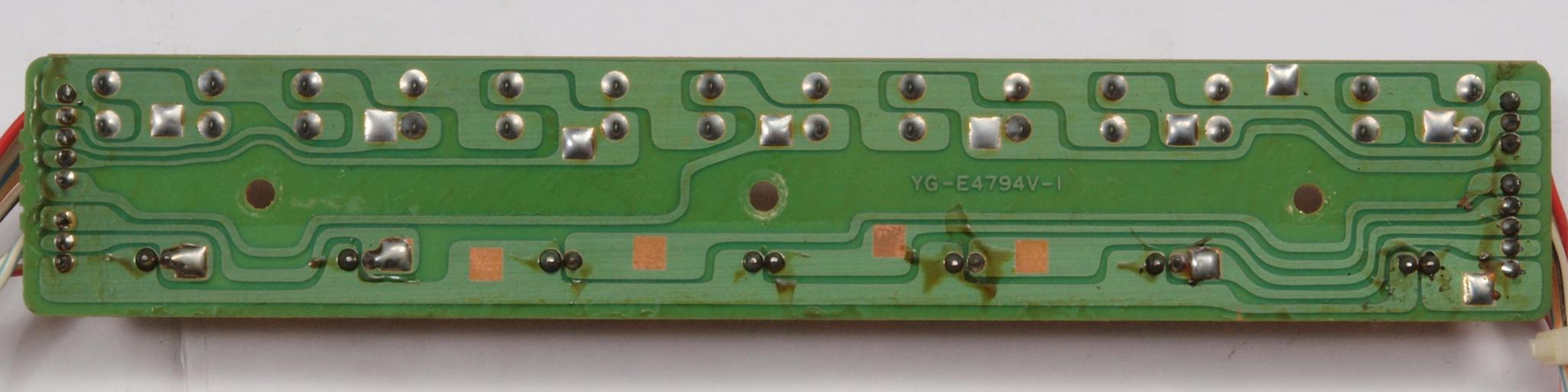

ＣＢ６．　修理（半田補正）後　パネルＬＥＤ表示基板２裏。 全ての半田をやり修す。

ＣＢ７．　完成パネルＬＥＤ表示基板２裏。 余分なフラックスを落として、コート液を塗る。

ＣＤ１．　修理前　電源ケーブル挿入部。

ＣＤ２．　修理（加工）中　電源ケーブル挿入部、３Ｐインレット取り付け穴を開ける、ハンドツールなので時間がかかる。

ＣＤ３．　修理後　３Ｐインレット取り付け。　　FURUTECH　FI-10(R) ロジウムメッキ

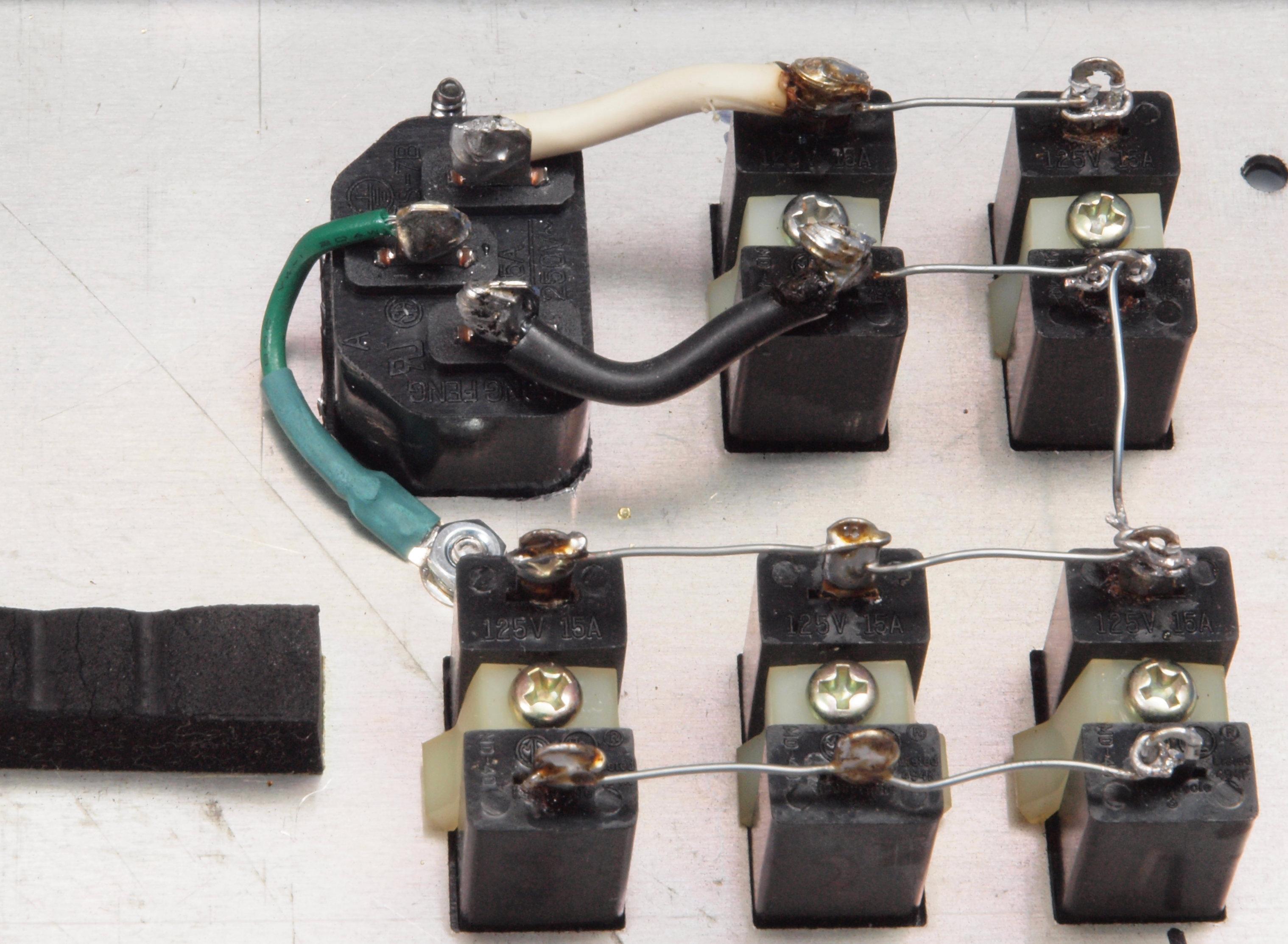

ＣＤ４．　修理後　３Ｐインレット裏の配線。　アースはしっかりと取る。

ＣＥ１．　修理前　PHONO_入力RCA端子。

ＣＥ２．　修理（交換）後　PHONO_入力RCA端子。　テフロン絶縁型と交換。　アース端子も交換する。

ＣＥ３．　修理中　PHONO_入力RCA端子裏配線。　配線は半田が染み込むよう撚る。

ＣＥ４．　修理後　PHONO_入力RCA端子裏配線。

ＣＦ１．　修理前　TUNER、ＣＤ、ＡＵＸ_入力RCA端子。

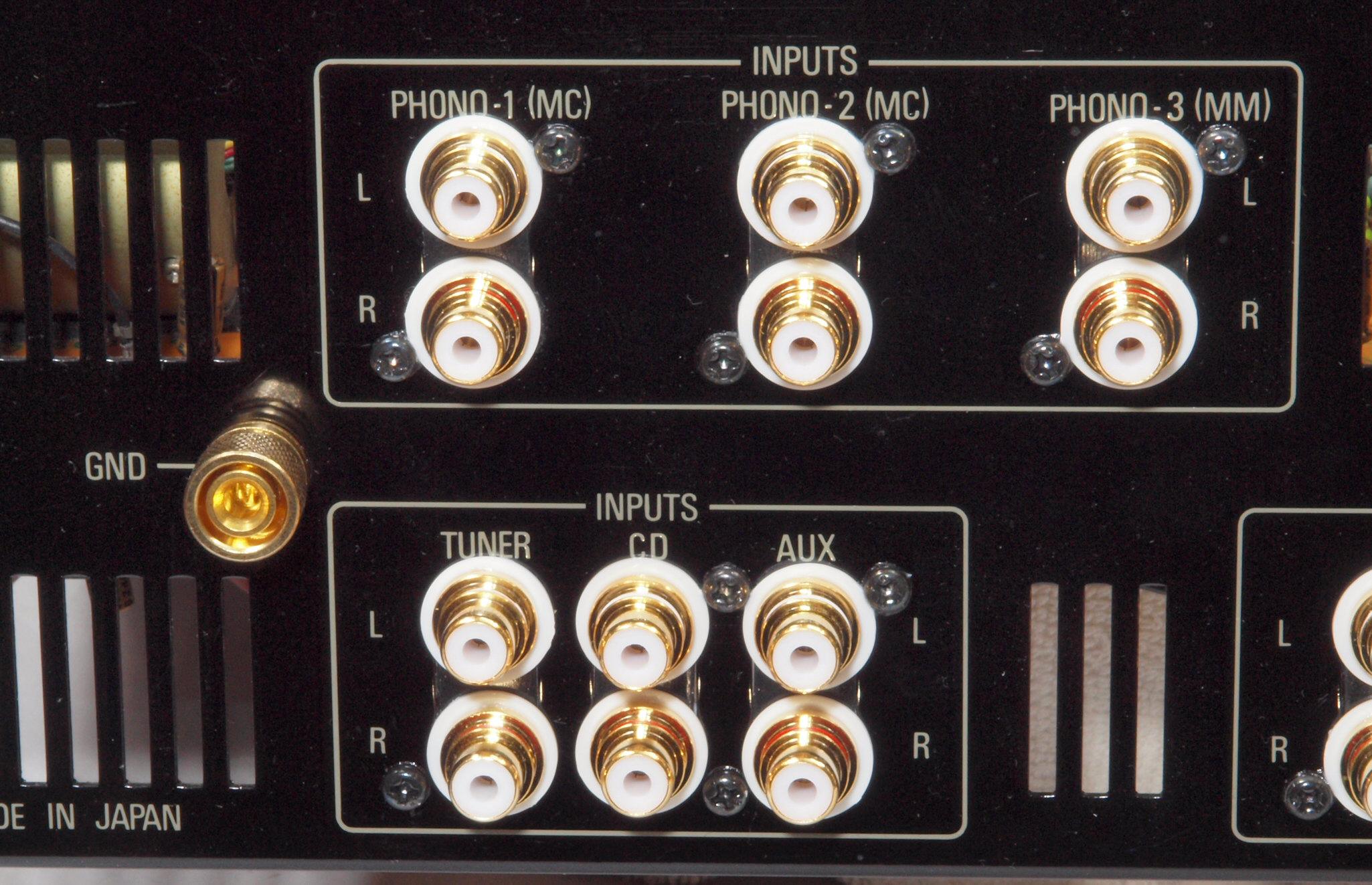

ＣＦ２．　修理（交換）後　TUNER、ＣＤ、ＡＵＸ_入力RCA端子。　テフロン絶縁型と交換。

ＣＦ３．　修理中　TUNER、ＣＤ、ＡＵＸ_入力RCA端子裏配線。　配線は半田が染み込むよう撚る。

ＣＦ４．　修理後　TUNER、ＣＤ、ＡＵＸ_入力RCA端子裏配線。

ＣＧ１．　修理前　ＴＡＰＥ_入出力RCA端子。

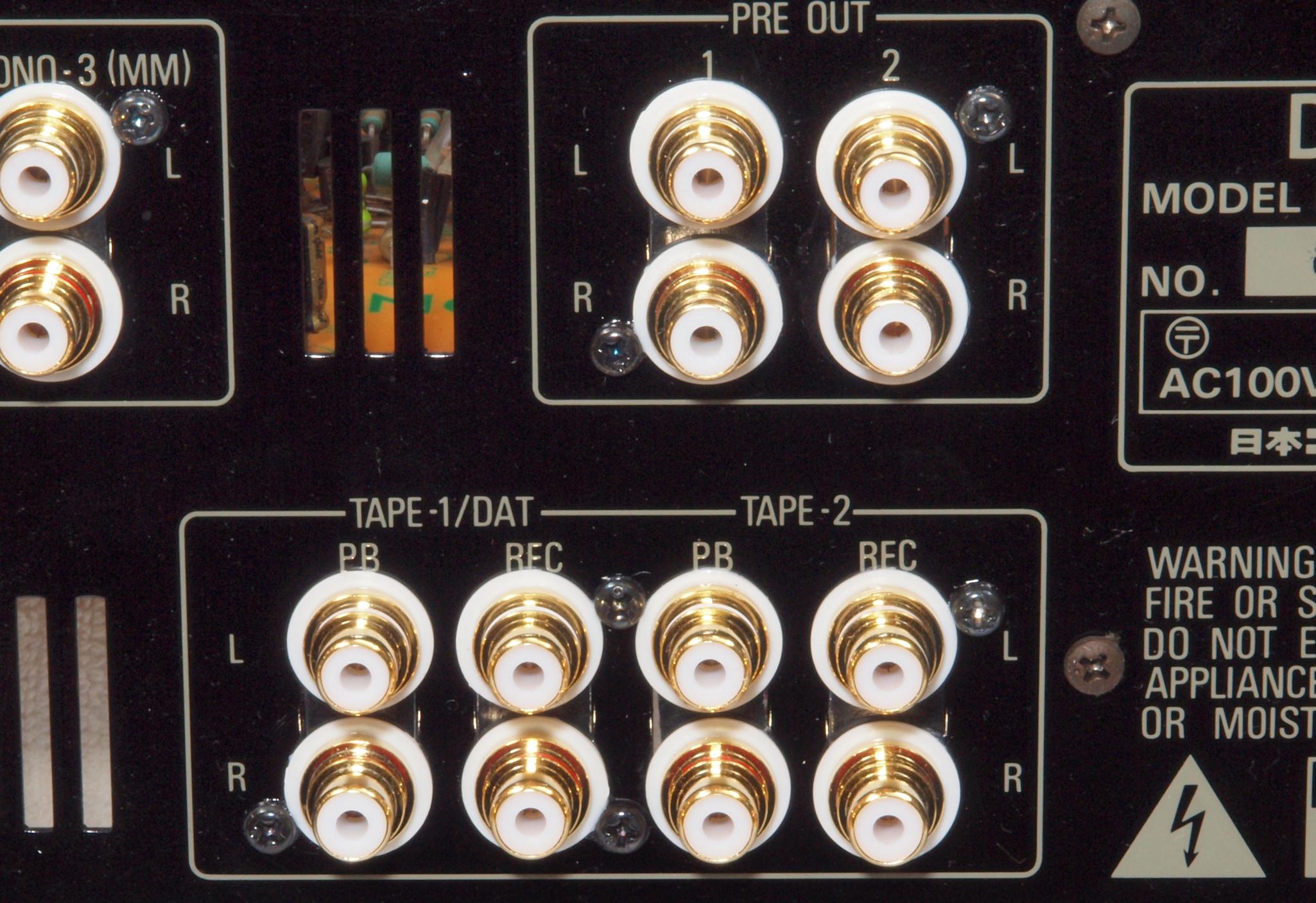

ＣＧ２．　修理（交換）後　ＴＡＰＥ_入出力RCA端子。　テフロン絶縁型と交換。

ＣＧ３．　修理中　ＴＡＰＥ_入出力RCA端子裏配線。　配線は半田が染み込むよう撚る。

ＣＧ４．　修理後　ＴＡＰＥ_入出力RCA端子裏配線。

ＣＨ１．　修理前　出力RCA端子。

ＣＨ２．　修理（交換）後　出力RCA端子。　テフロン絶縁型と交換。

ＣＨ３．　修理中　出力RCA端子裏配線。　配線は半田が染み込むよう撚る。

ＣＨ４．　修理後　出力RCA端子裏配線。

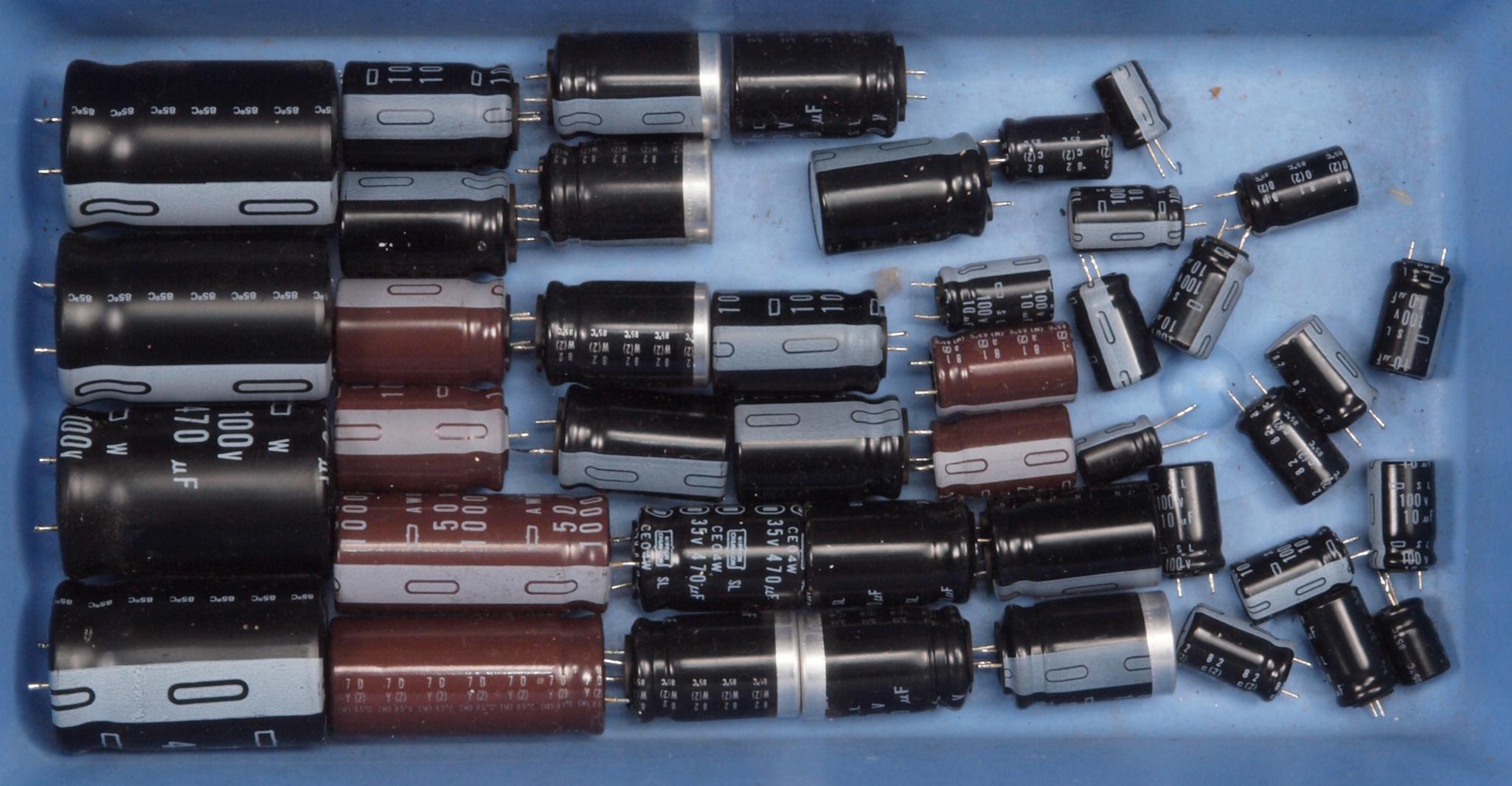

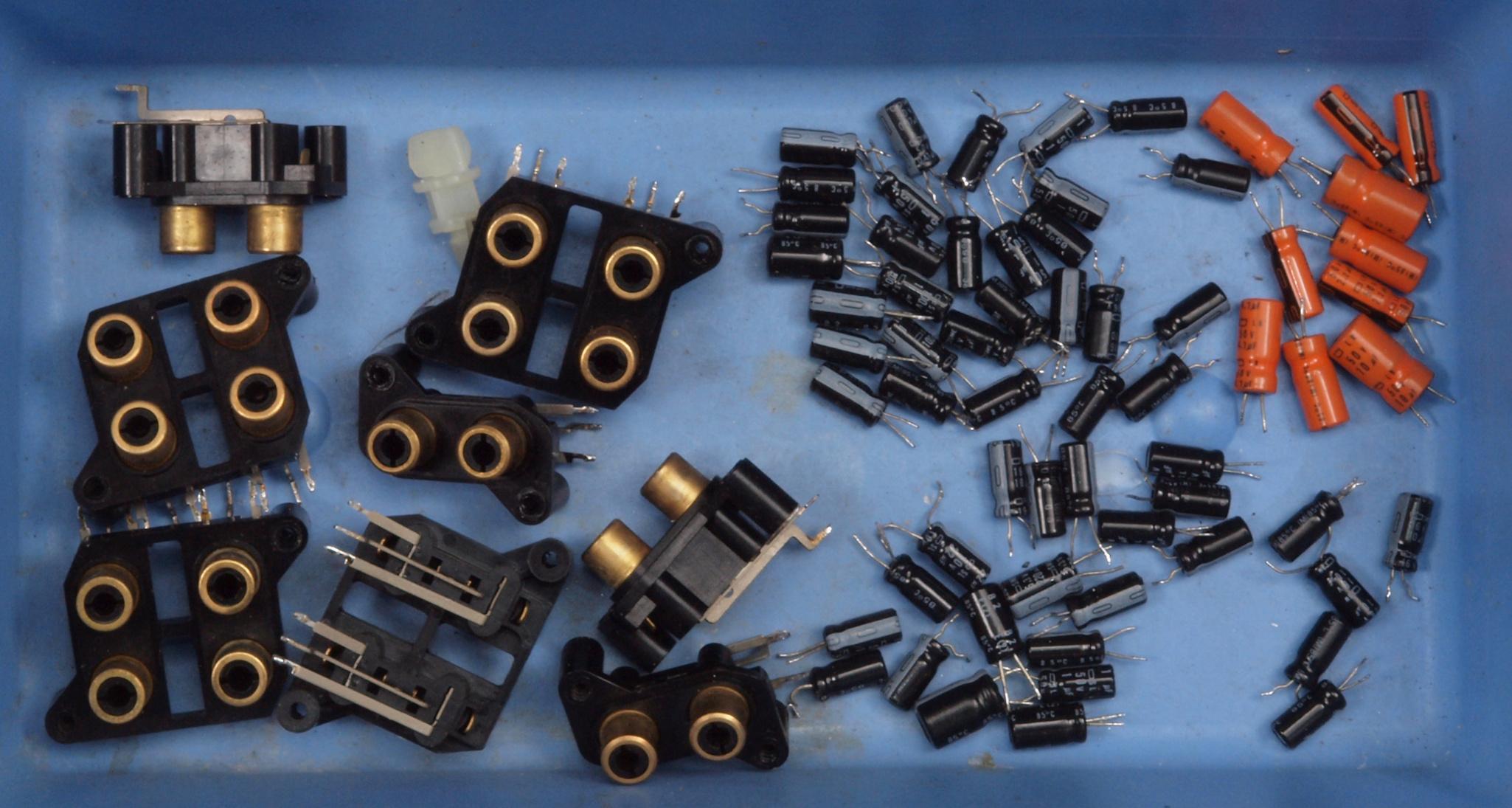

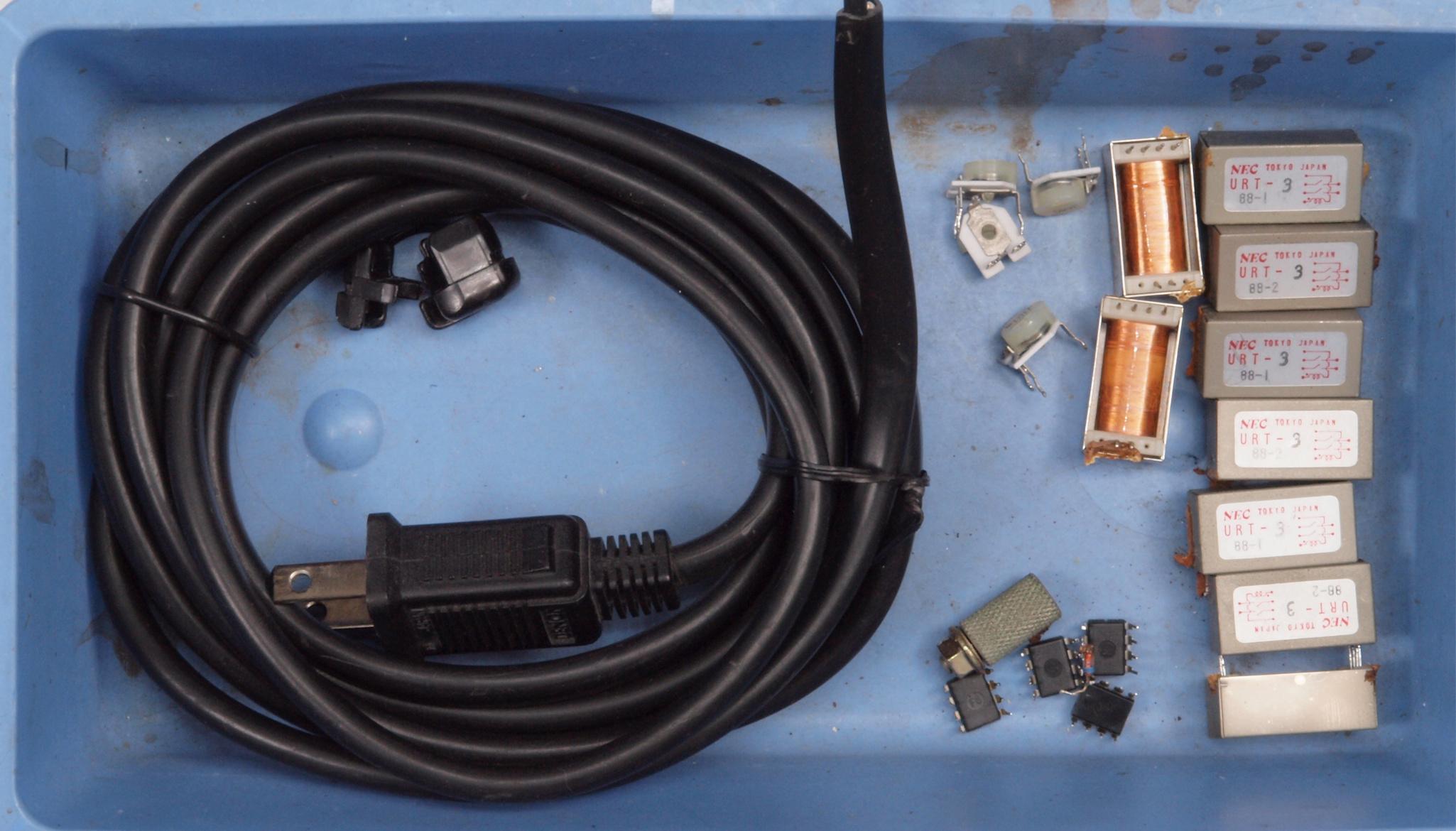

ＣＩ１．　交換部品

ＣＪ１．　修理前　上から

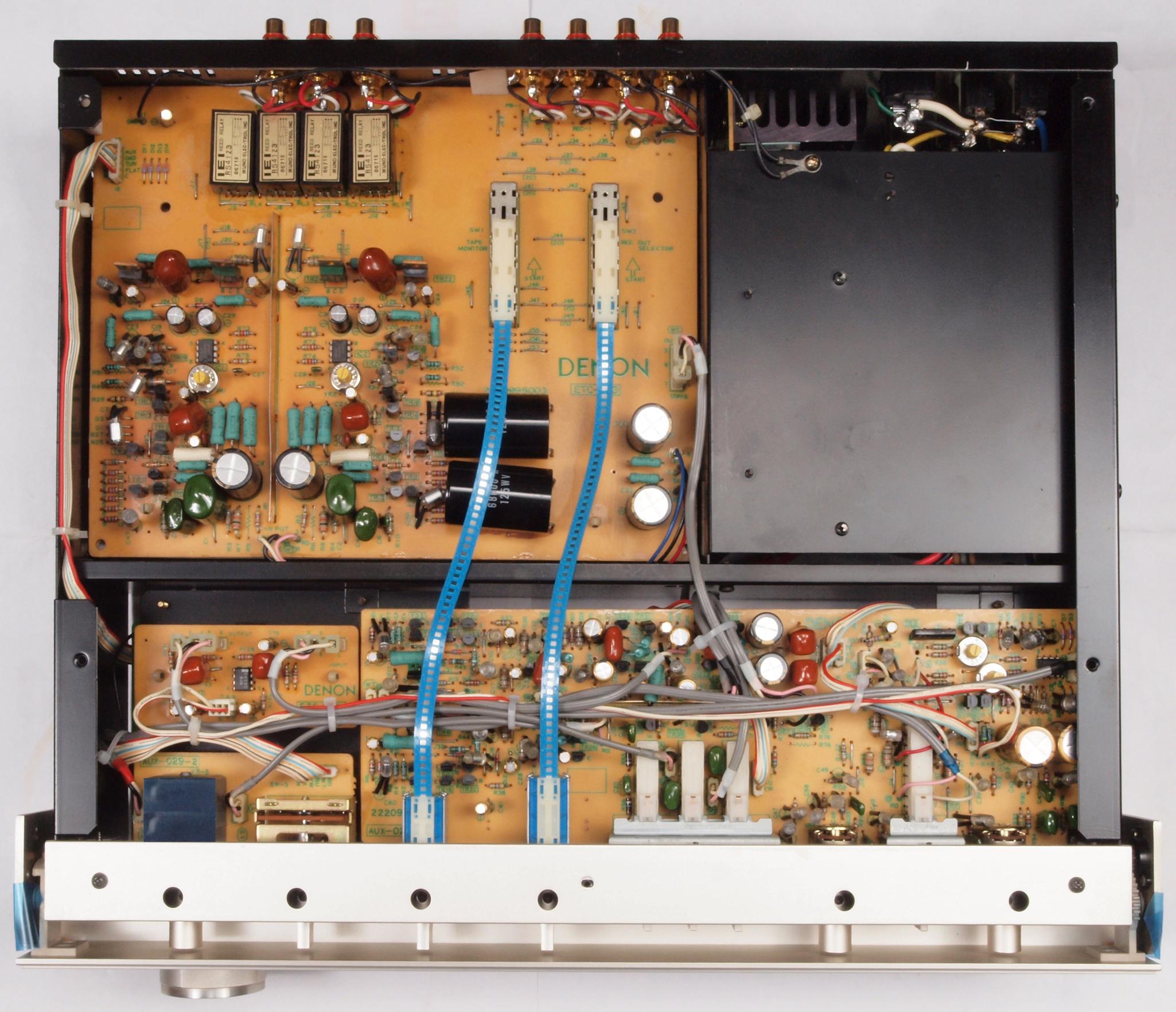

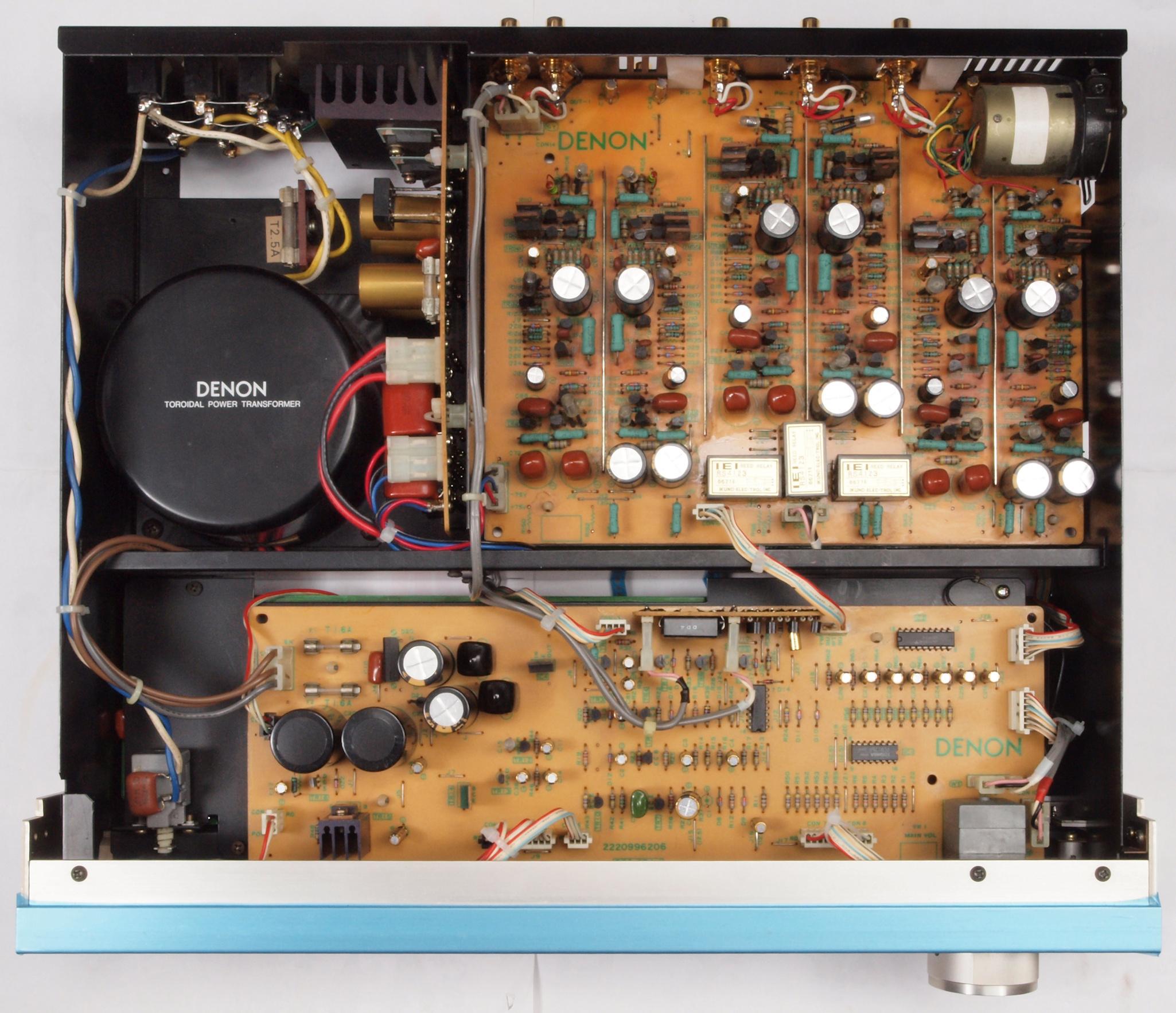

ＣＪ２．　修理後　上から

ＣＪ３．　修理前　下から

ＣＪ４．　修理後　下から

ＣＪ５．　修理後　上ケース（木ケース）ガラリと補強材もアースを取る。

ＣＪ６．　修理後　下蓋ガラリもアースを取る。　銅箔テープを使用。

ＣＪ７．　完成　綺麗なお尻で帰ります。

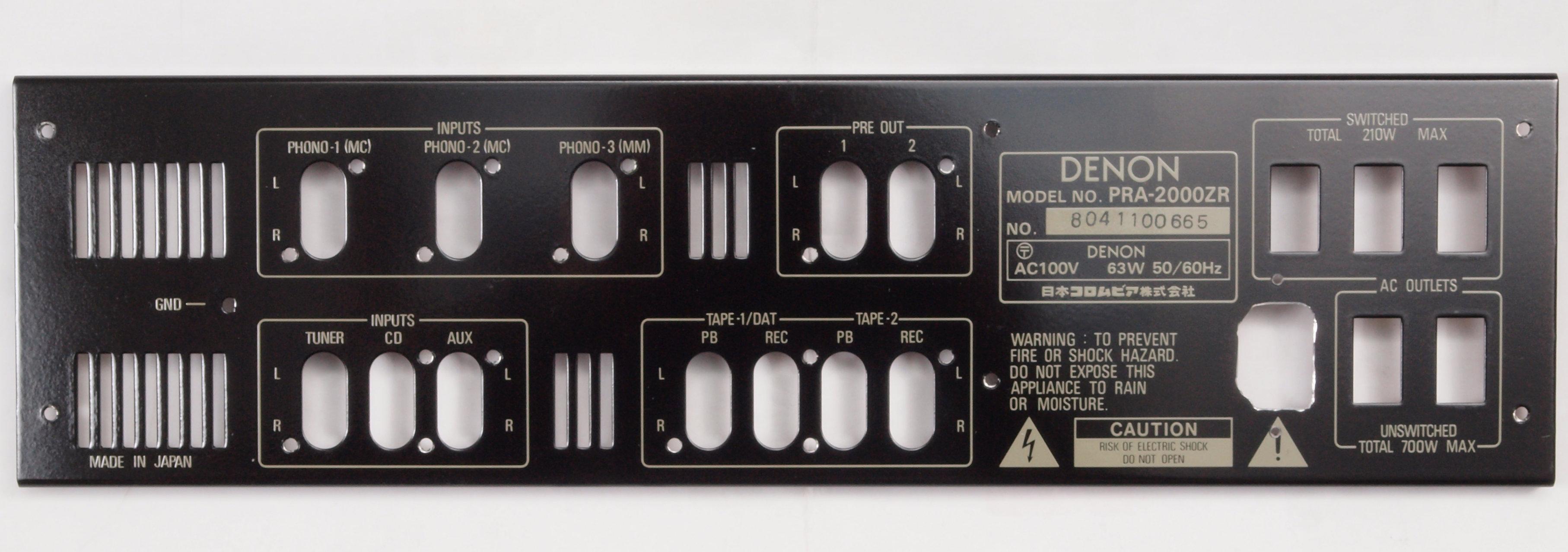

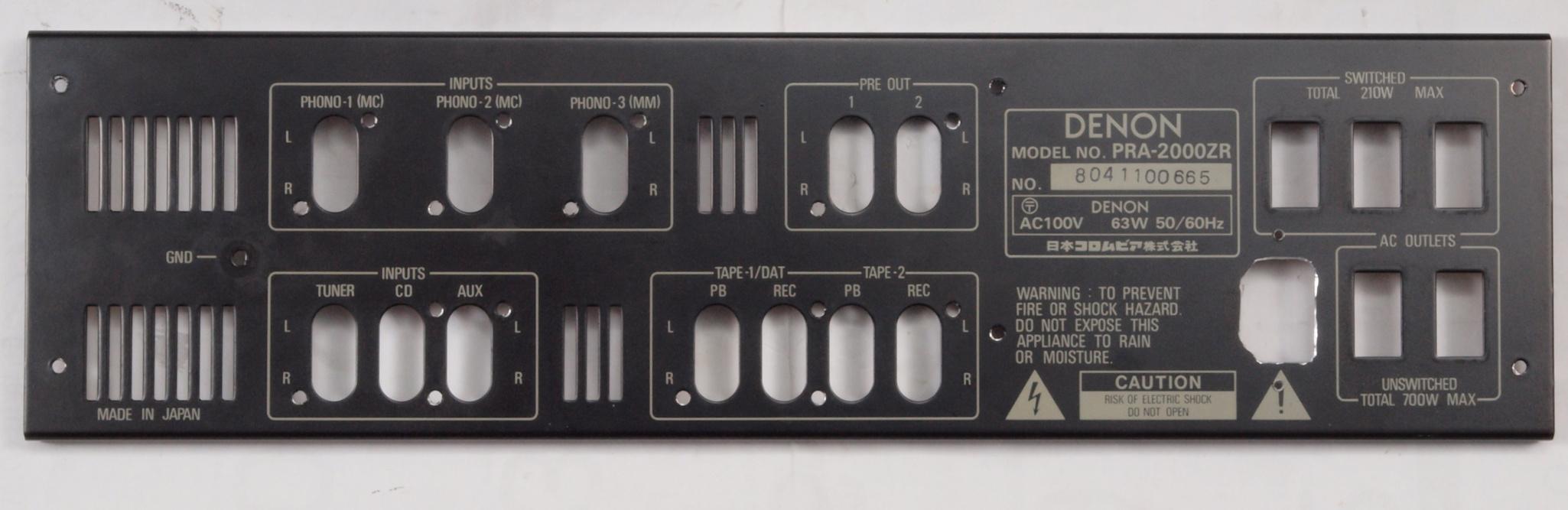

Ｋ．　裏パネル加工・塗装 Ｋ１．　修理前　後パネル。

Ｋ２．　修理（塗装）後　後パネル。錆び止めと文字消え防止の為、透明ラッカーを吹く。

Ｋ３．　修理（乾燥）中　天日にさらし、焼き付ける。　下は　ＰＲＡ−２０００ＲＧ.　２台目。

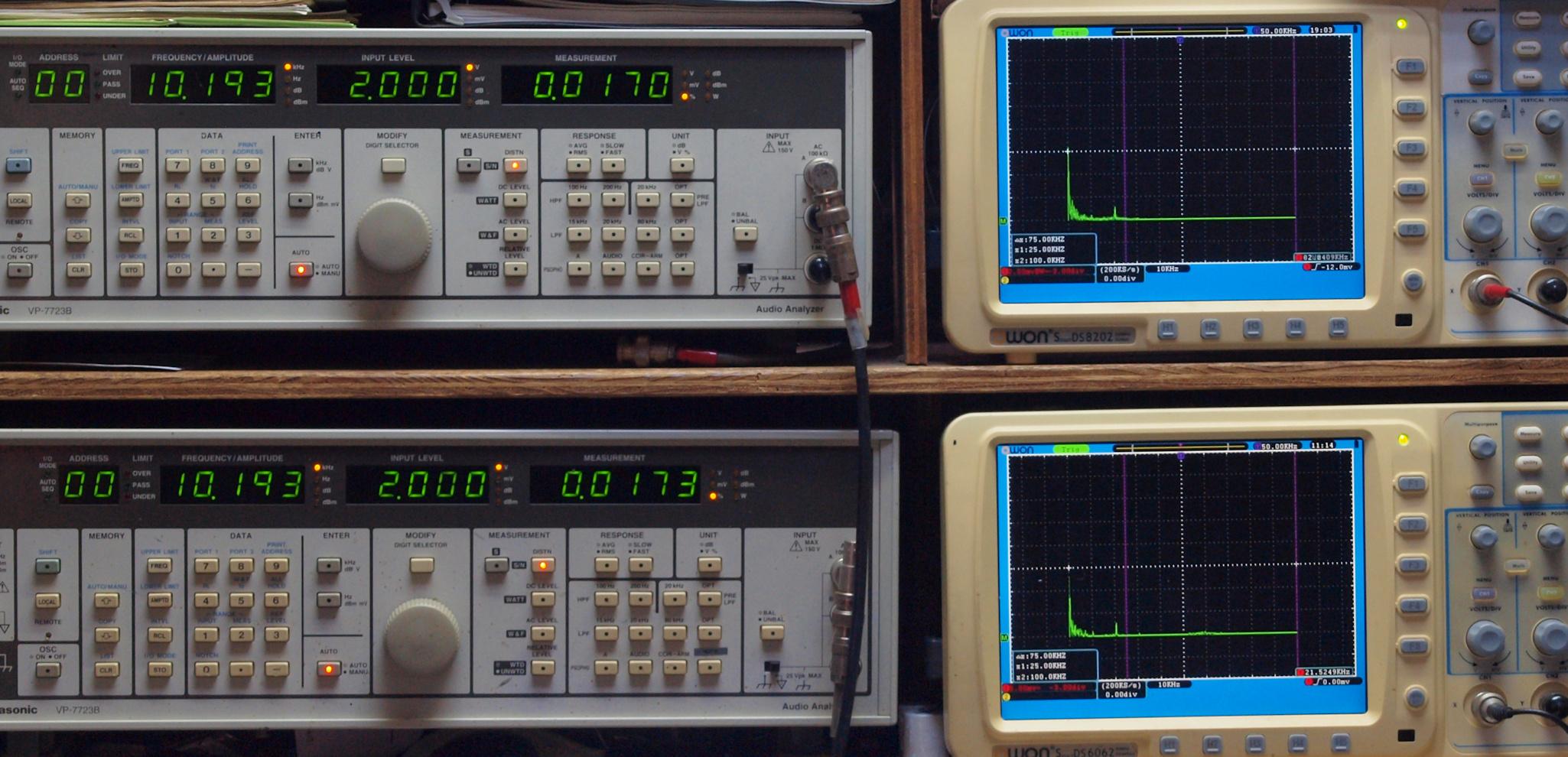

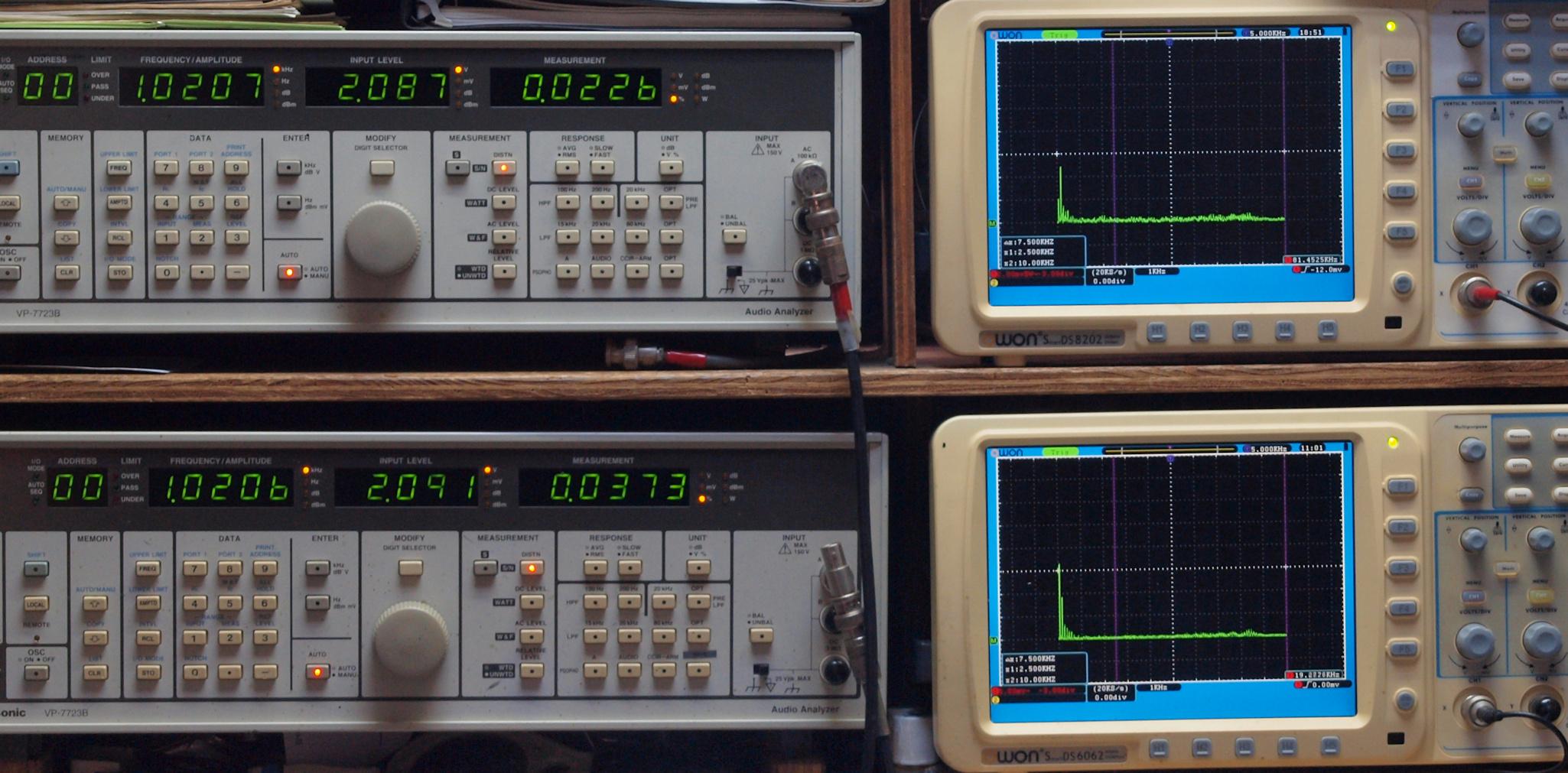

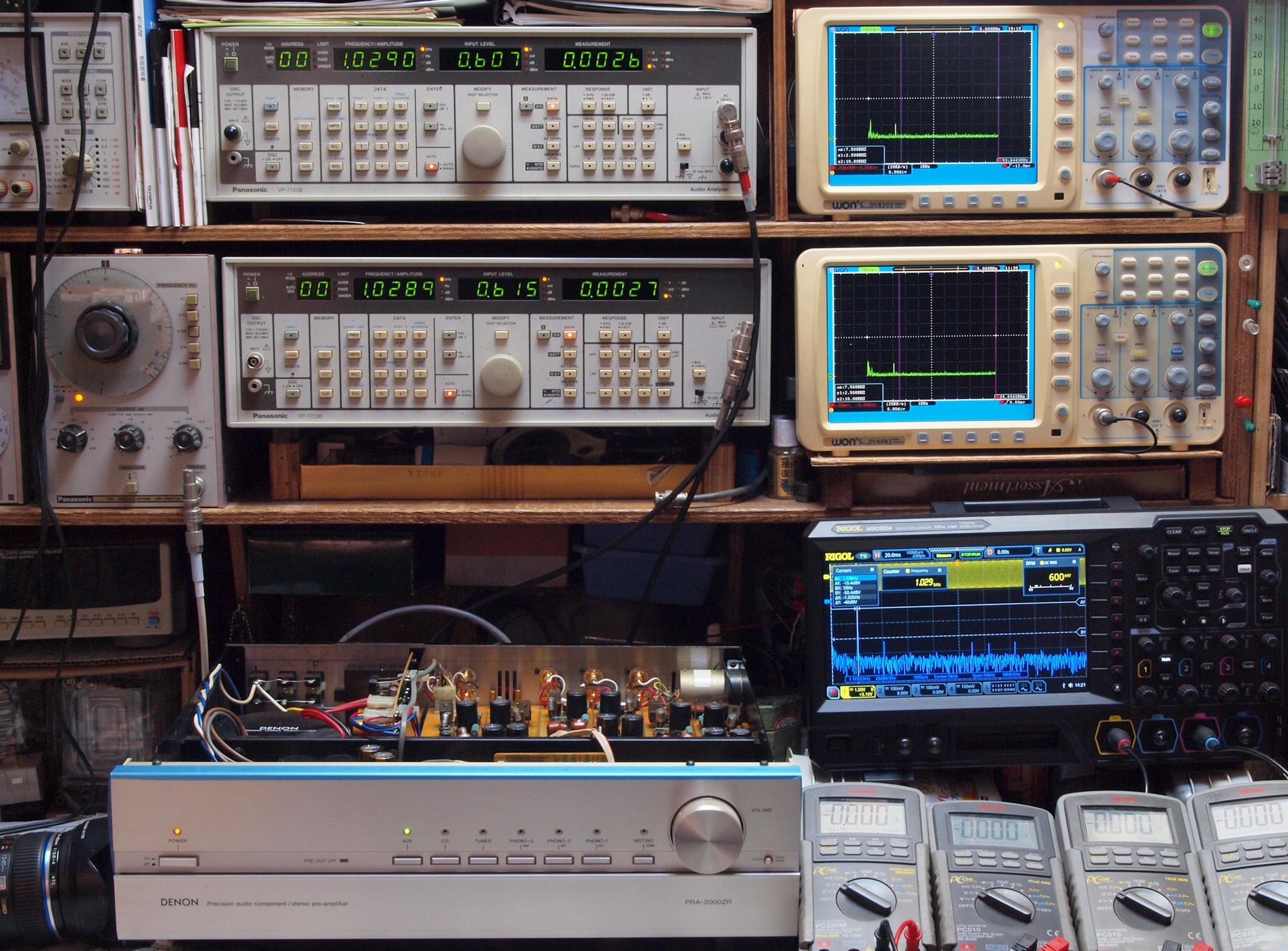

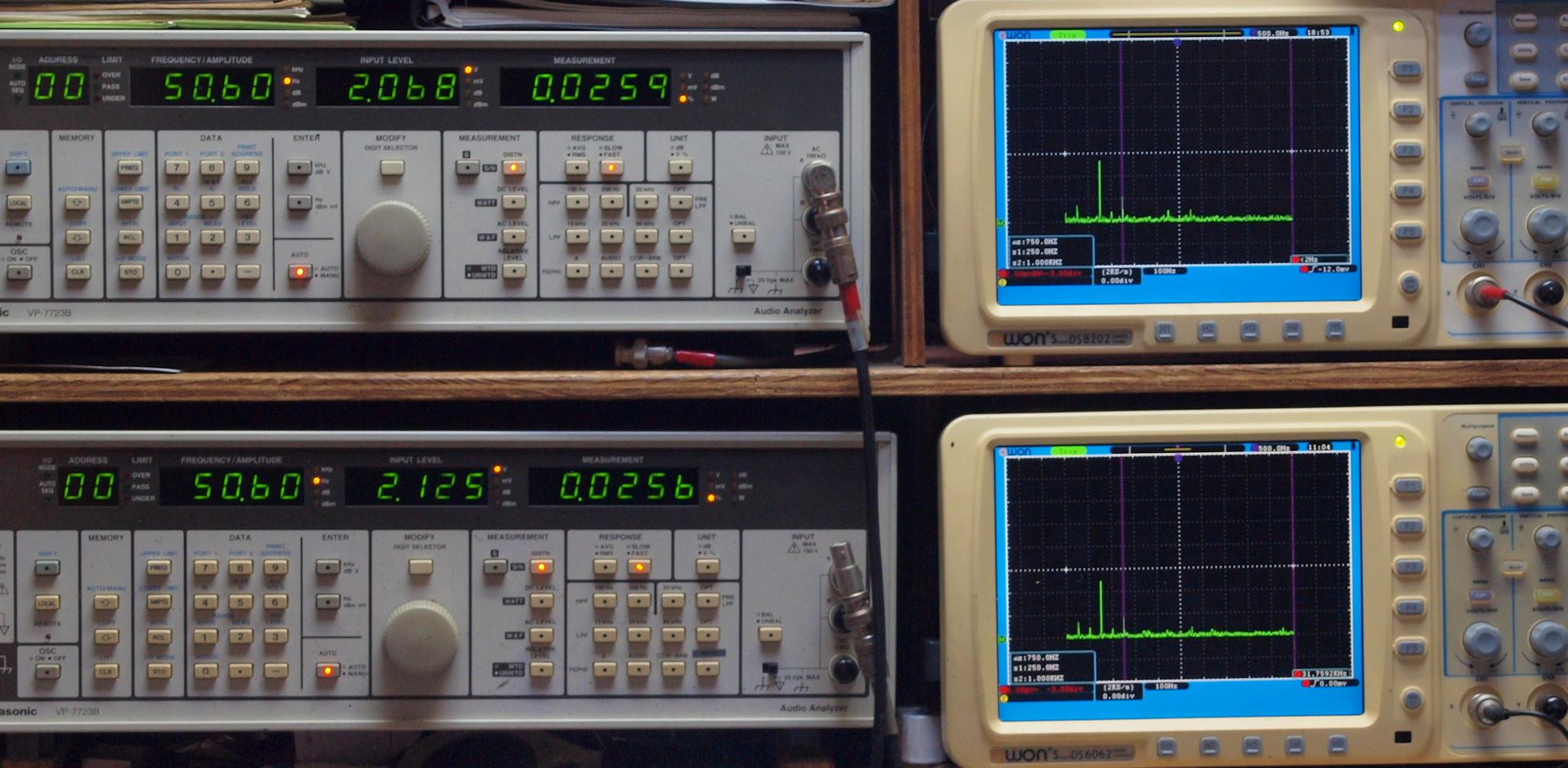

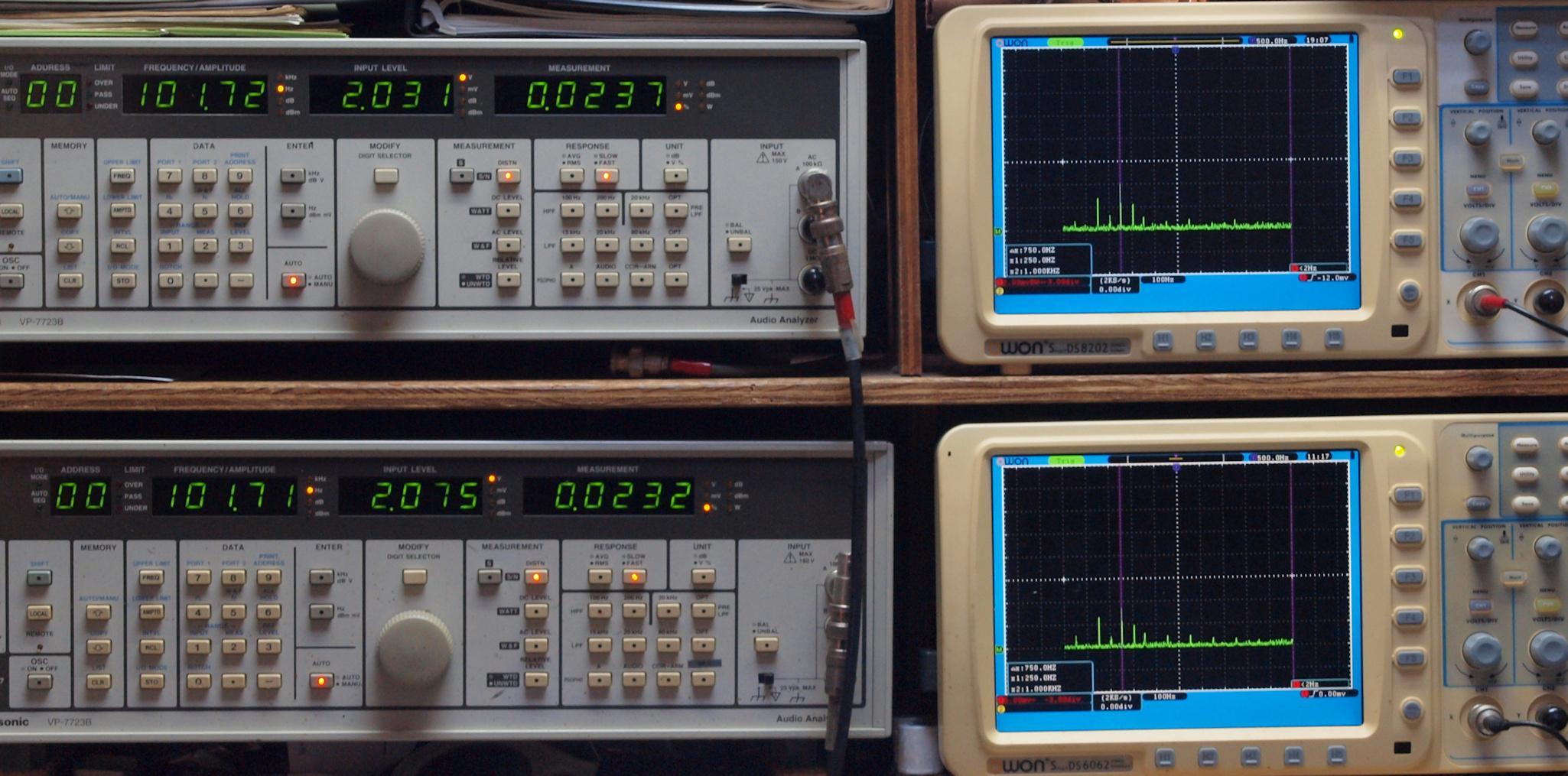

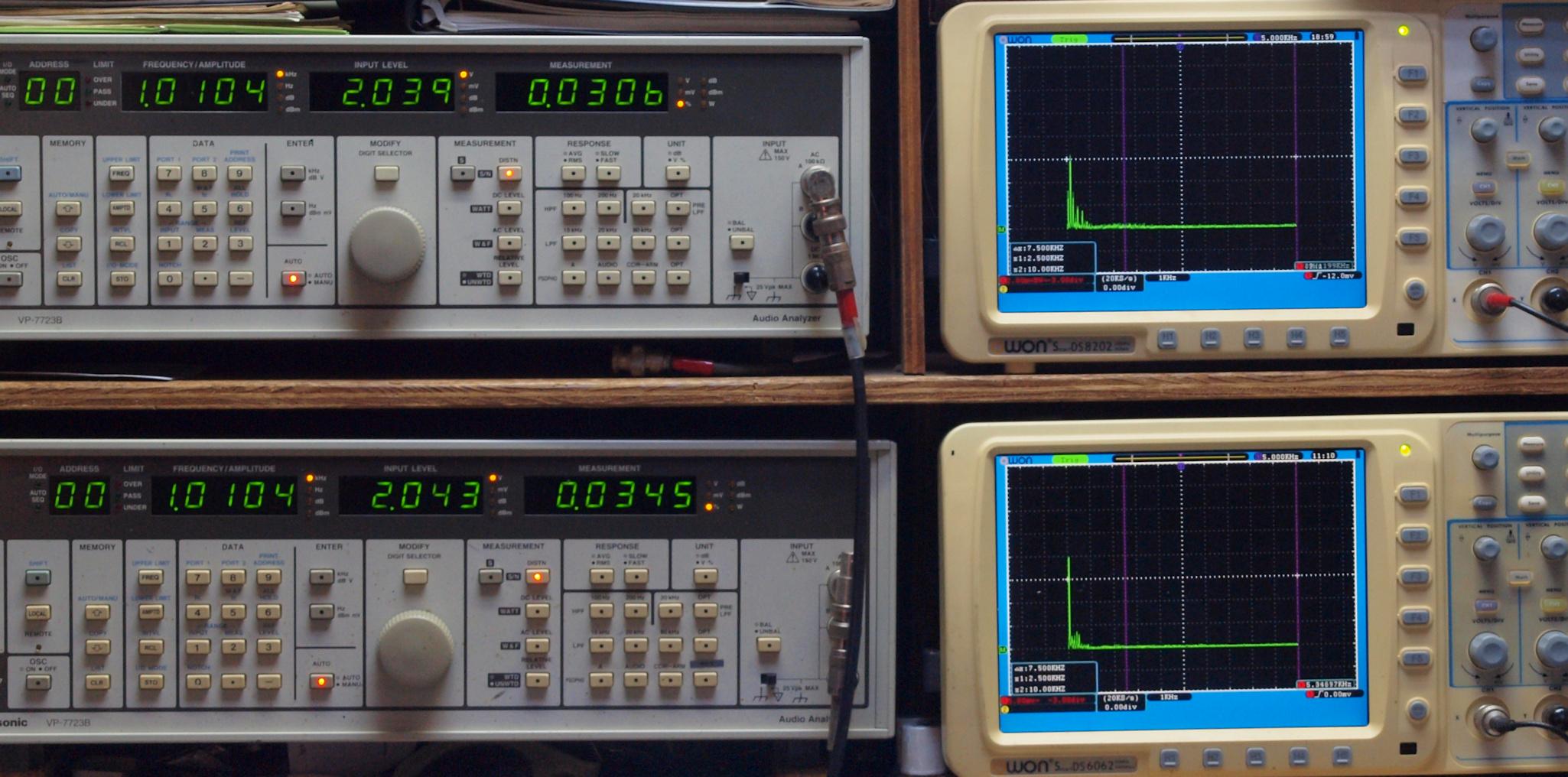

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整。 　　　　「見方」。 　　　上段中　右側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

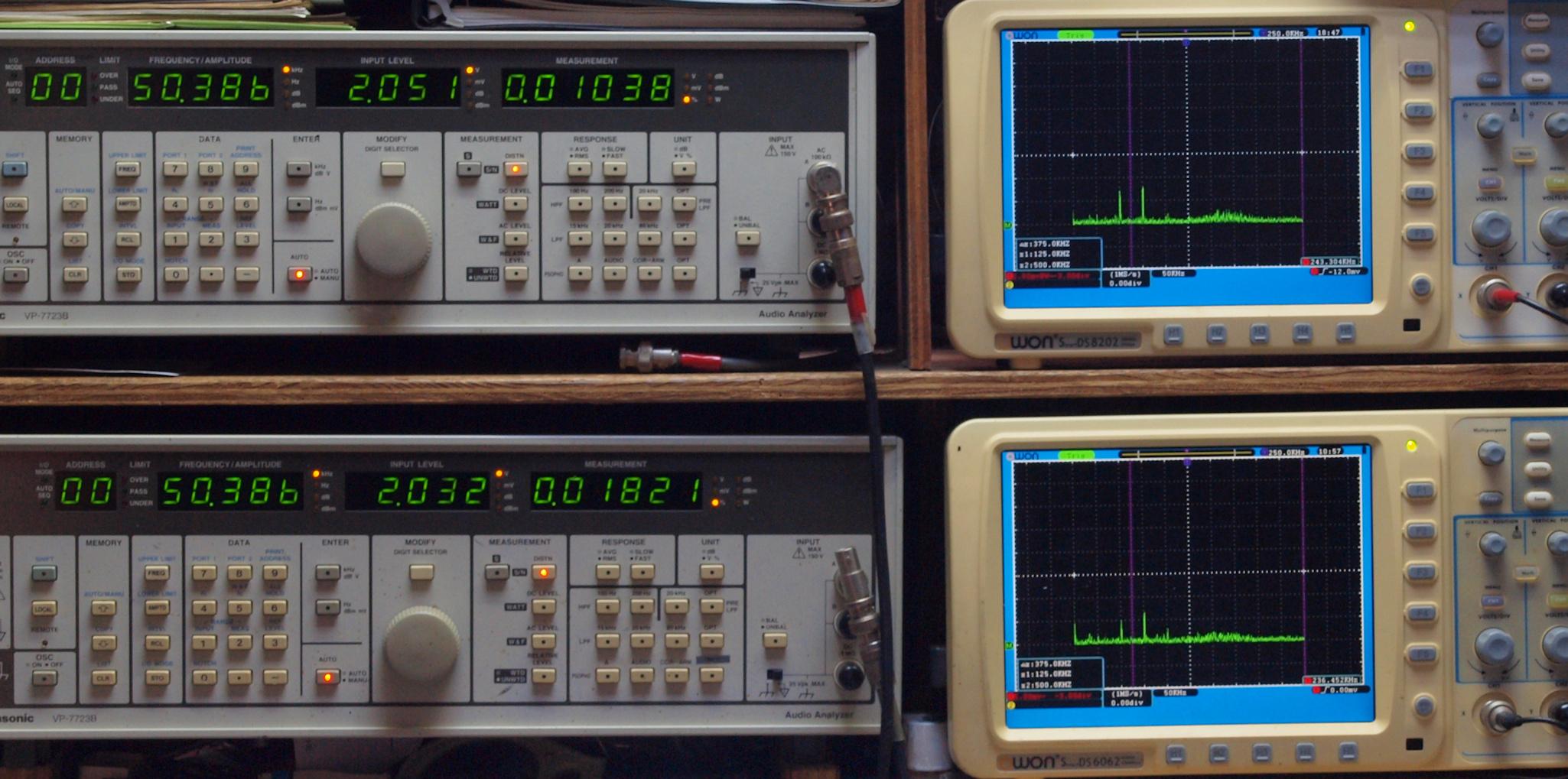

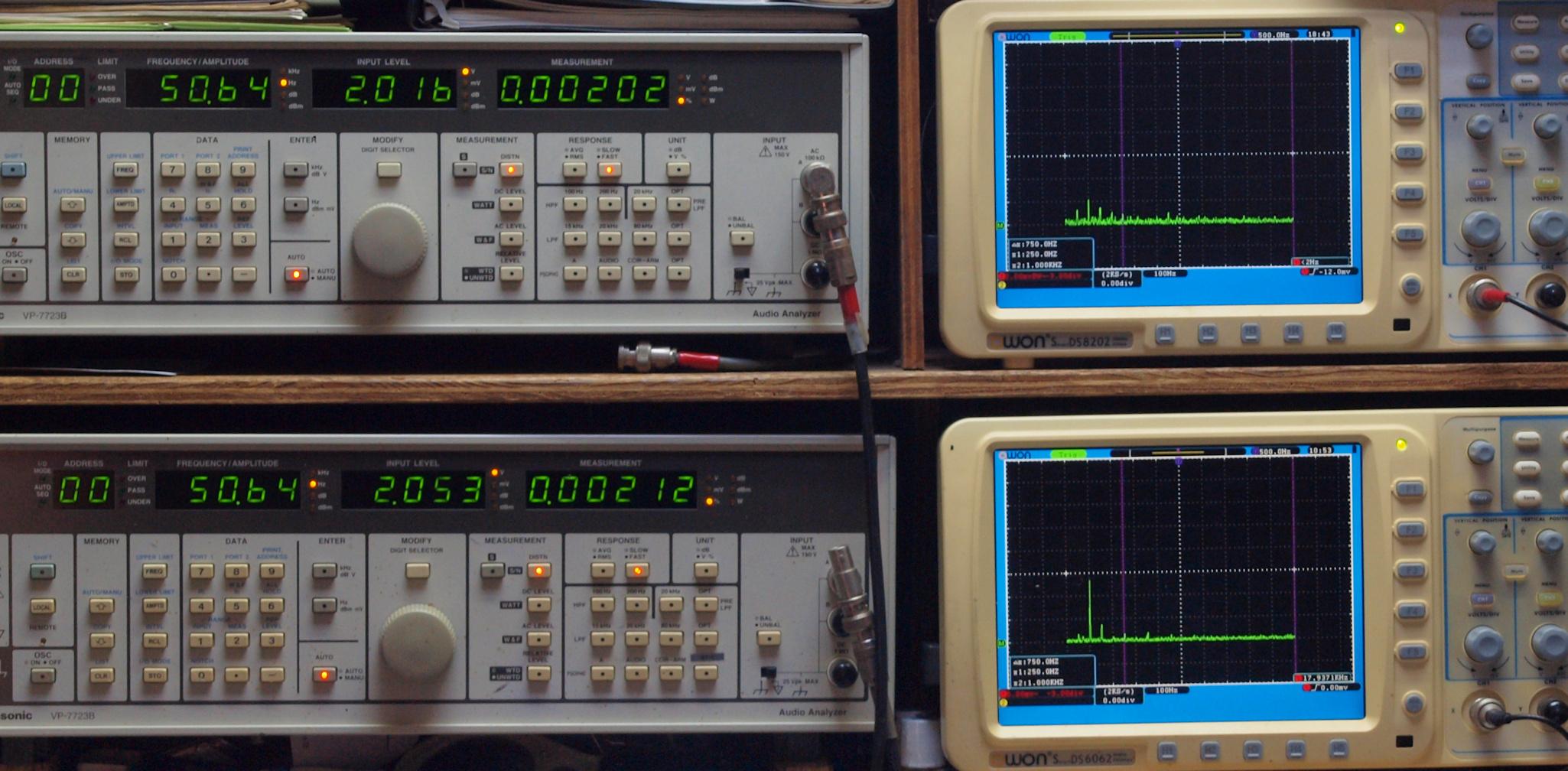

Ｅ１１．　ＡＵＸ_５０Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００９２９％歪み。 　　　　　　　　　　　　 　　　　Ｌ側出力電圧＝２Ｖ、　０．００９１１％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１２．　ＡＵＸ_１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００９２５％歪み。 　　　　　　　　　　　 　　　　　　 Ｌ側出力電圧＝２Ｖ、　０．００９０８％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

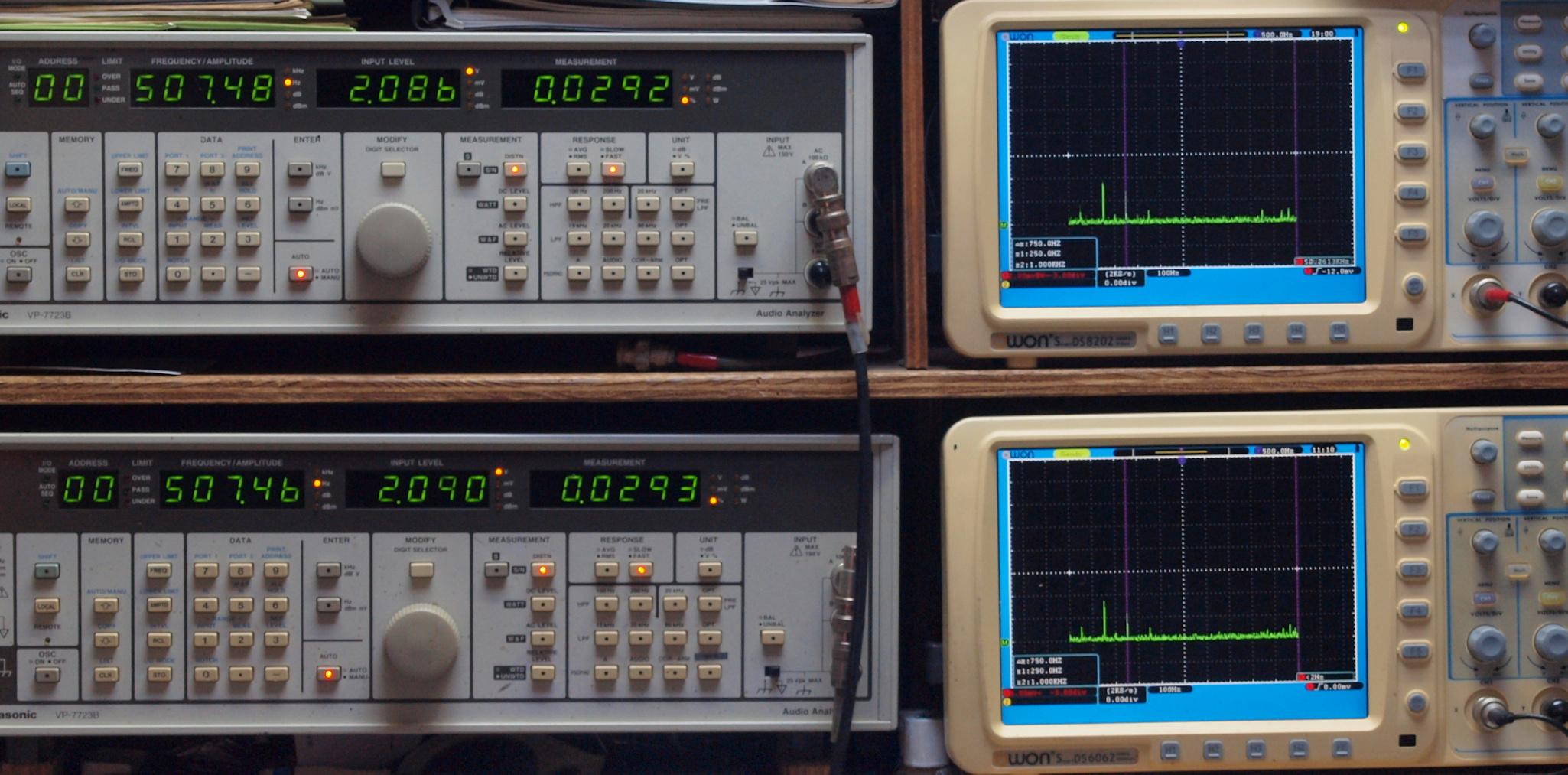

Ｅ１３．　ＡＵＸ_５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００８８３％歪み。 　　　　　　　　　　　　 　　　　 　Ｌ側出力電圧＝２Ｖ、　０．００８２７％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１４．　ＡＵＸ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００８７９％歪み。 　　　　　　　　　　 　　　　　 Ｌ側出力電圧＝２Ｖ、　０．００８１９％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１５．　ＡＵＸ_５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００９３６％歪み。 　　　　　　　　　　　　　　 　　Ｌ側出力電圧＝２Ｖ、　０．００９７４％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

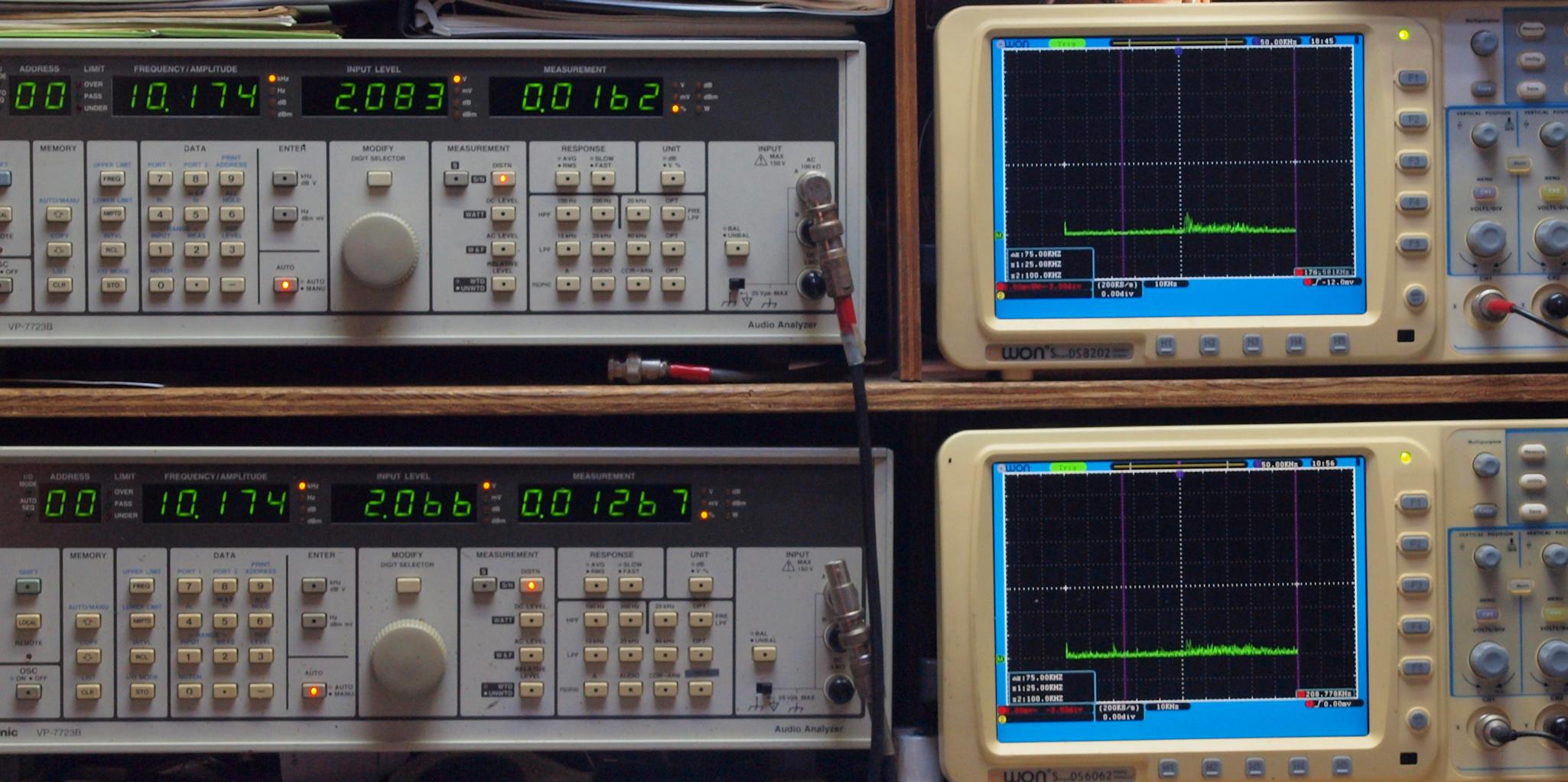

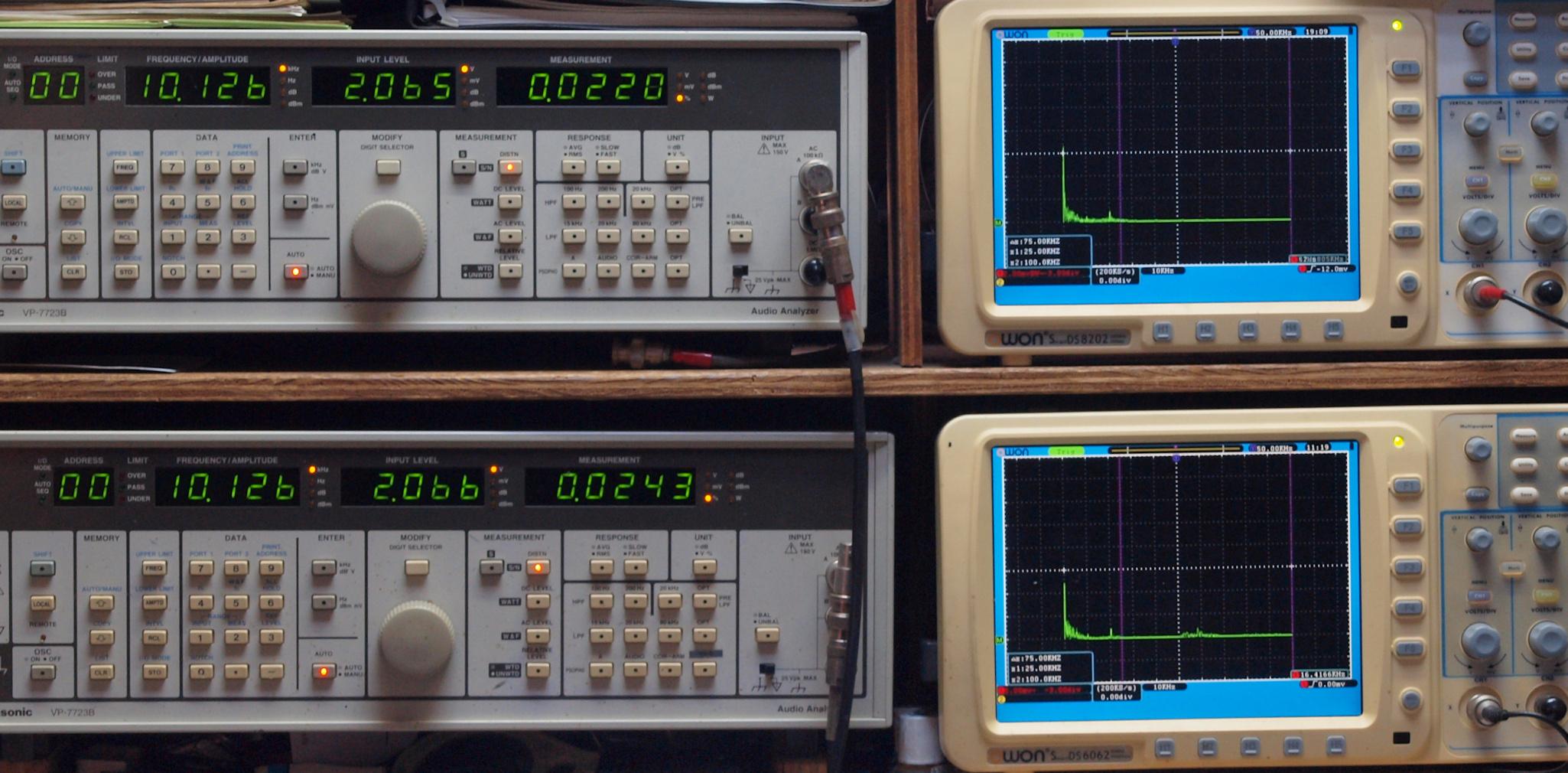

Ｅ１６．　ＡＵＸ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０１１５９％歪み。 　　　　　　　　　　　　　　　　　 Ｌ側出力電圧＝２Ｖ、　０．０１１６１％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ１７．　ＡＵＸ_５０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０１４６０％歪み。 　　　　　　　　　　　　　　　　　 Ｌ側出力電圧＝２Ｖ、　０．０１４６６％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

Ｅ１８．　ＡＵＸ_１００ｋＨｚ入力、Ｒ側出力電圧＝０．８８８Ｖ、　０．０２０％歪み。 　　　　　　　　　　　　　　　 　　　Ｌ側出力電圧＝０．８９１Ｖ、　０．０２１％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

Ｅ２１．　ＭＭ_５０Ｈｚ入力、　Ｒ側出力電圧＝２Ｖ、　０．０６３５％歪み。 　　　　　ＰＨＯＮＯ_３入力、　Ｌ側出力電圧＝２Ｖ、　０．０６４４％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　ＭＭ_１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００６１３％歪み。 　　　　　　　　　　　　 　 　　　Ｌ側出力電圧＝２Ｖ、　０．００７５８％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２３．　ＭＭ_５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００６１３％歪み。 　　　　　　　　　　　 　　 　　　Ｌ側出力電圧＝２Ｖ、　０．００７１０％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　ＭＭ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００６０７％歪み。 　　　　　　　 　　　 　　　　　Ｌ側出力電圧＝２Ｖ、　０．００７００％歪み。 　　　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　ＭＭ_５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００６４８％歪み。 　　　　　　　　　　 　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００６２４％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２６．　ＭＭ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００７４５％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００７７３％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

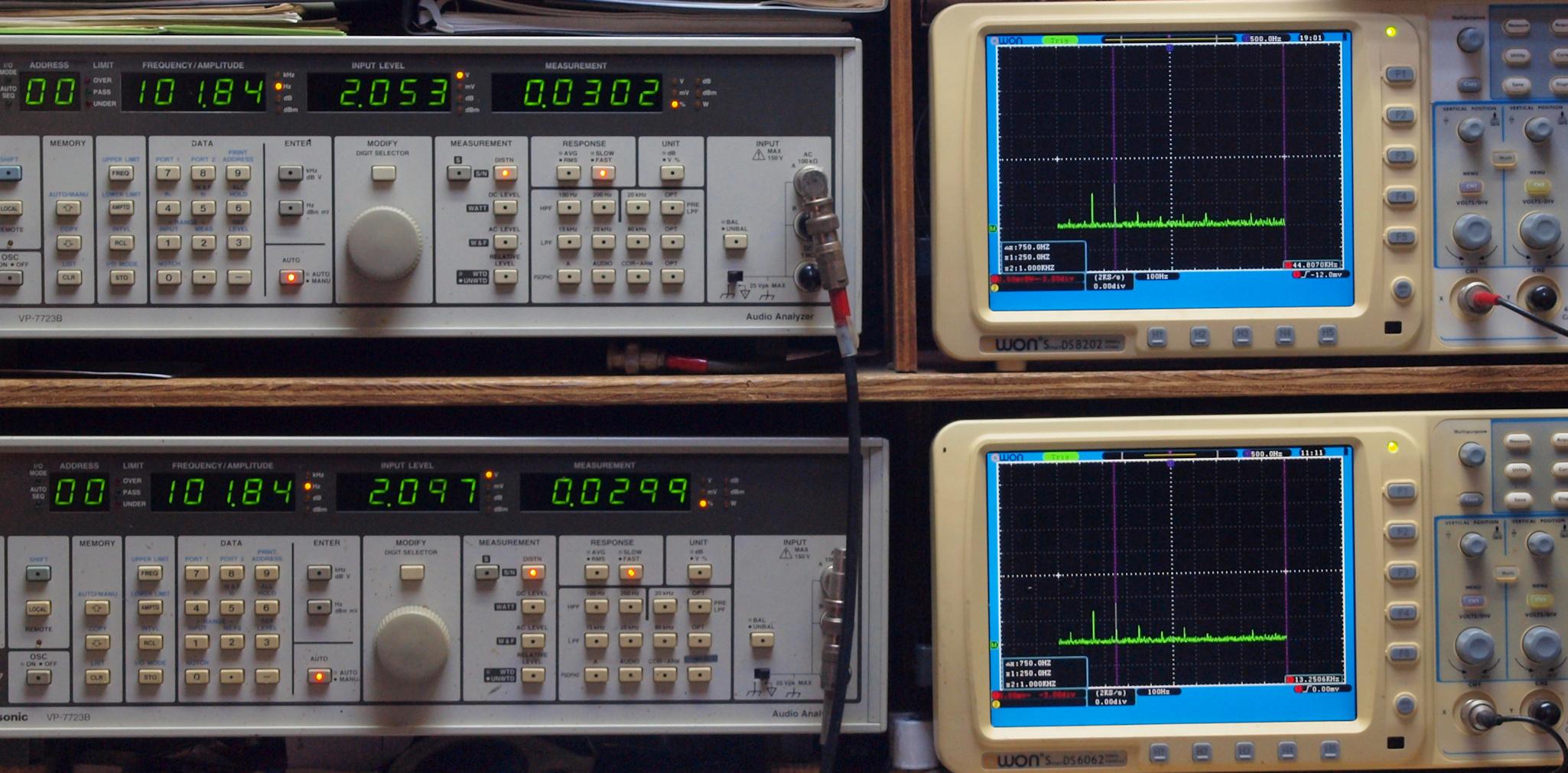

Ｅ２７．　ＭＭ_５０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０３３６％歪み。 　　　　　　　　　　 　　　　 　　Ｌ側出力電圧＝２Ｖ、　０．０３０２％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

Ｅ２８．　ＭＭ_１００ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．１２３５％歪み。 　　　　　　　　　　 　　　　　　 　Ｌ側出力電圧＝２Ｖ、　０．１２３６％歪み。 　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

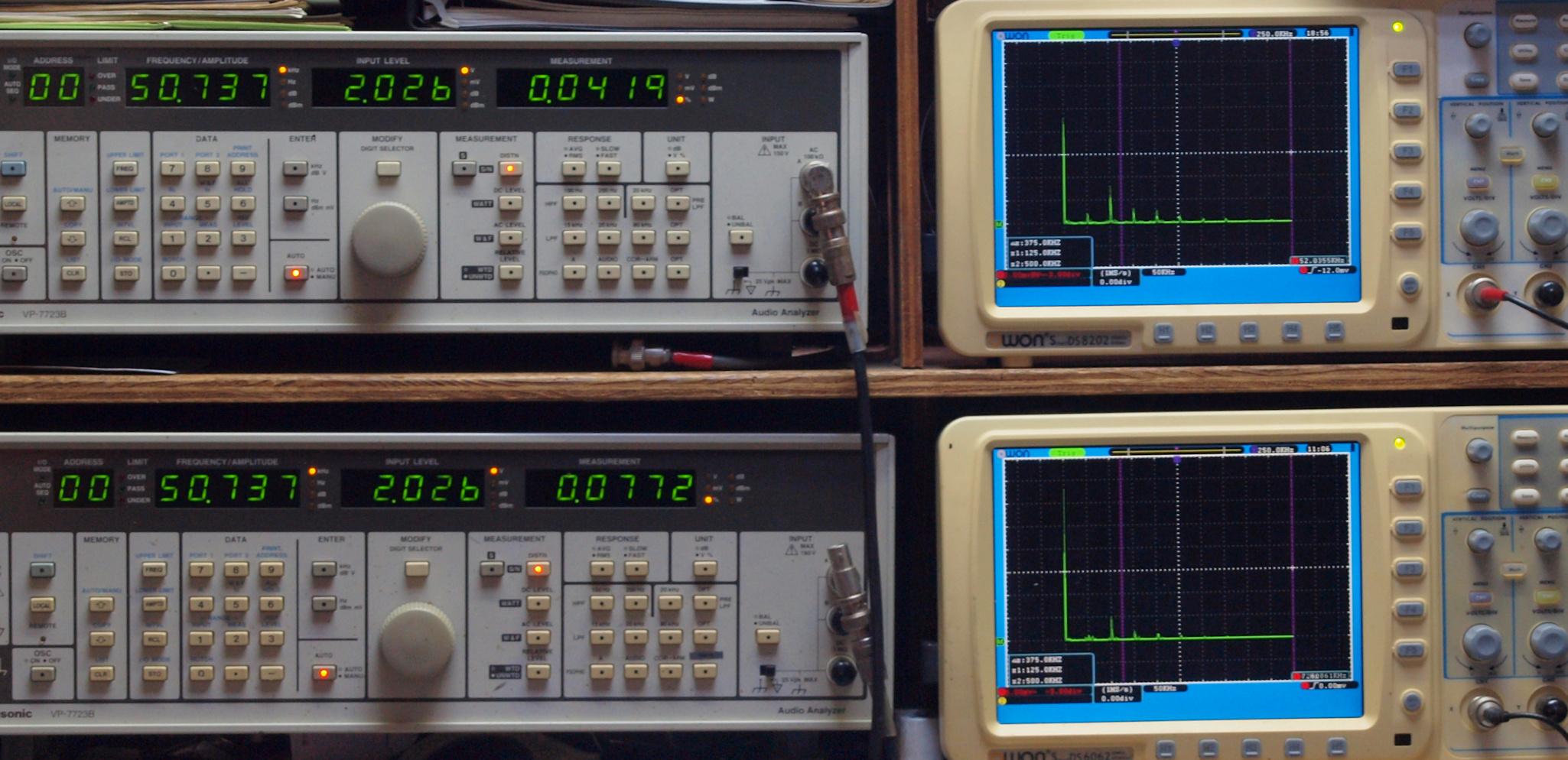

Ｅ４１．　ＭＣ_５０Ｈｚ入力、　Ｒ側出力電圧＝２Ｖ、　０．００８９５％歪み。 　　　　　ＰＨＯＮＯ_２入力、　Ｌ側出力電圧＝２Ｖ、　０．００８７４％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ４２．　ＭＣ_１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００８９４％歪み。 　　　　　　　　　　　 　　 　　　Ｌ側出力電圧＝２Ｖ、　０．００８８３％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ４３．　ＭＣ_５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００８７４％歪み。 　　　　　　　　　　　 　　　　　Ｌ側出力電圧＝２Ｖ、　０．００９１６％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ４４．　ＭＣ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００６９８％歪み。 　　　　　　　　　　　 　　　　Ｌ側出力電圧＝２Ｖ、　０．００７２８％歪み。 　　　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ４５．　ＭＣ_５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００７０８％歪み。 　　　　　　　　　　 　　　　　Ｌ側出力電圧＝２Ｖ、　０．００７５１％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ４６．　ＭＣ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００６７２％歪み。 　　　　　　　　　　　　　　　　 Ｌ側出力電圧＝２Ｖ、　０．００６８０％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ４７．　ＭＣ_５０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００８４７％歪み。 　　　　　　　　　　 　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００８７８％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

Ｅ４８．　ＭＣ_１００ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．２１８％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．２８２％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

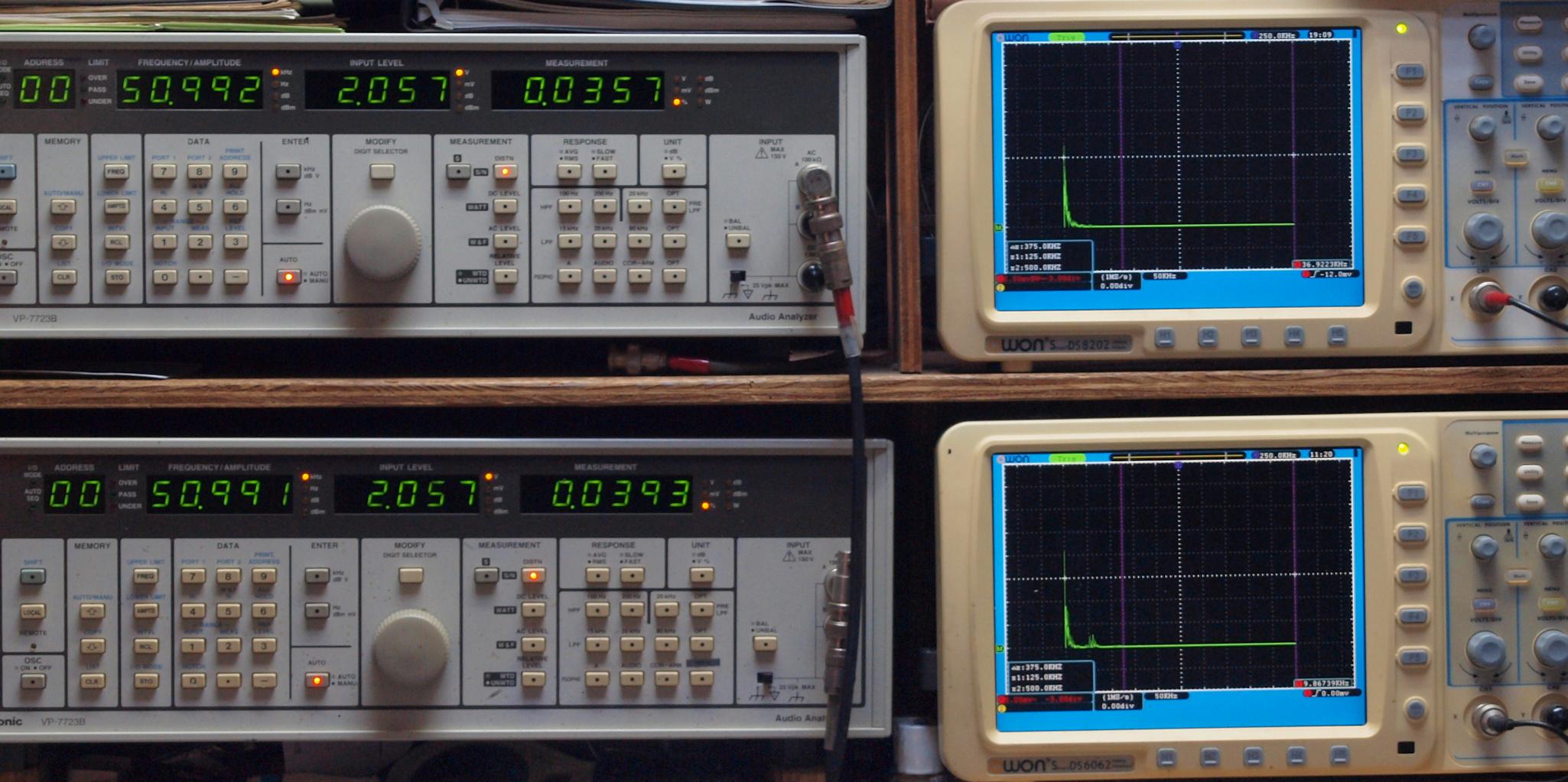

Ｅ５１．　ＭＣ−Ｔｒ_５０Ｈｚ入力、　Ｒ側出力電圧＝２Ｖ、　０．０３９８％歪み。 　　　　　　ＰＨＯＮＯ_１入力、　　　Ｌ側出力電圧＝２Ｖ、　０．０３２８％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ５２．　ＭＣ−Ｔｒ_１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０３４８％歪み。 　　　　　　　　　　　 　　　　　 　　　Ｌ側出力電圧＝２Ｖ、　０．０３４０％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ５３．　ＭＣ−Ｔｒ_５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０２８８％歪み。 　　　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０２８２％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ５４．　ＭＣ−Ｔｒ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０１２０４％歪み。 　　　　　　　　　　　　 　　　　 　　Ｌ側出力電圧＝２Ｖ、　０．０１９０４％歪み。 　　　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

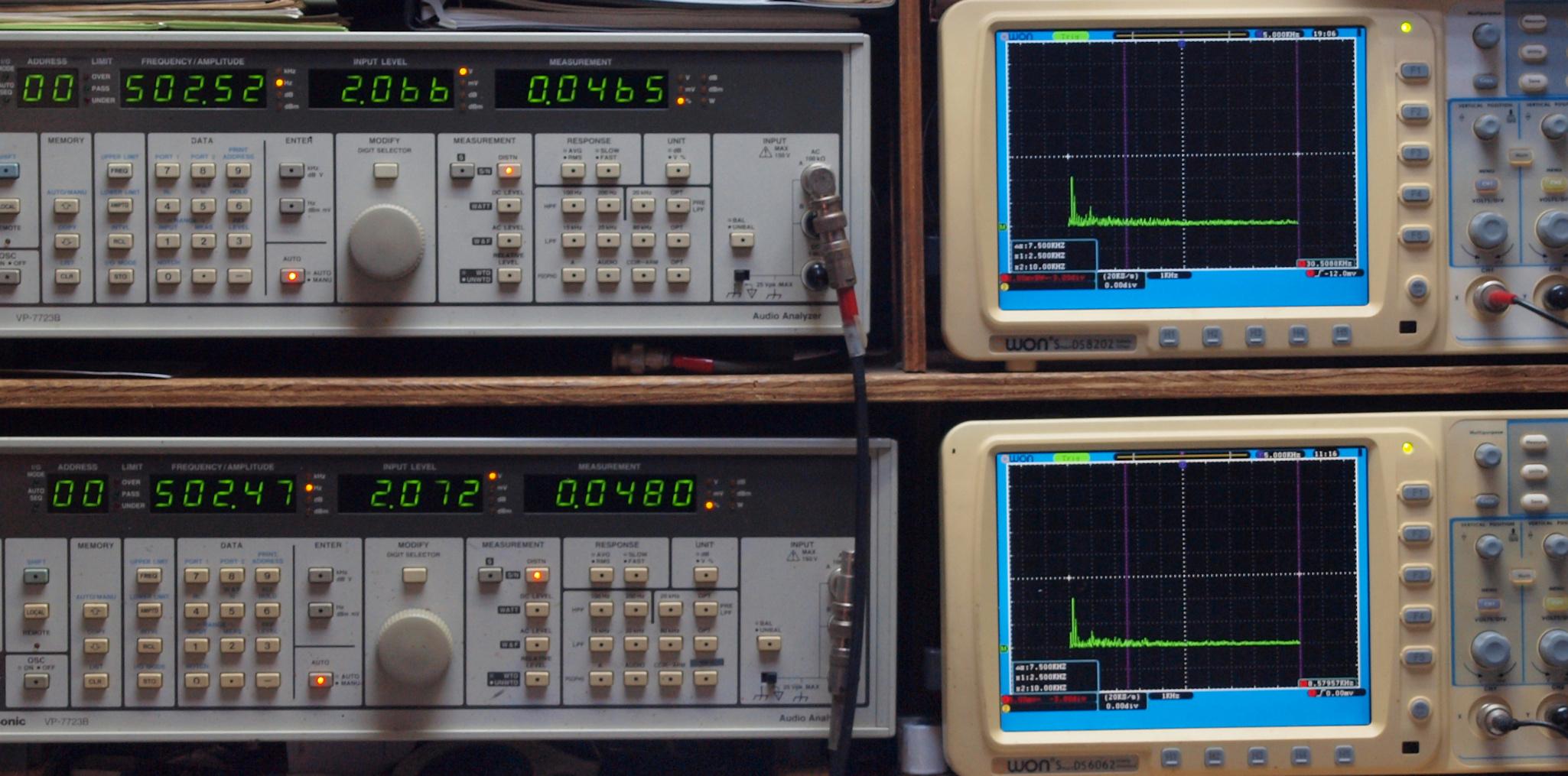

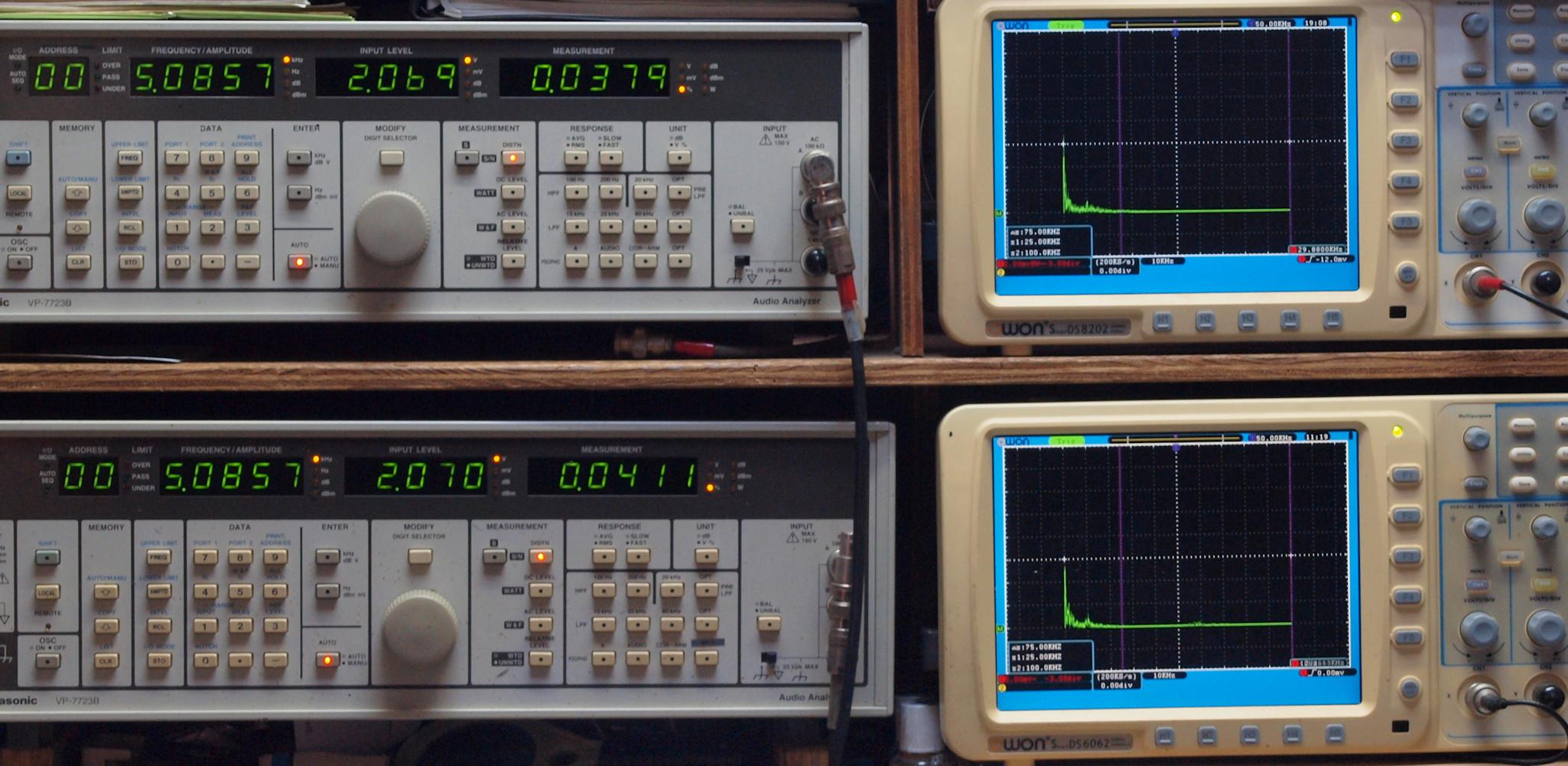

Ｅ５５．　ＭＣ−Ｔｒ_５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０４０８％歪み。 　　　　　　　　　 　　　　　　 　　　Ｌ側出力電圧＝２Ｖ、　０．０４８８％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ５６．　ＭＣ−Ｔｒ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０７９１％歪み。 　　　　　　　　　　　　　 　　　　　　 Ｌ側出力電圧＝２Ｖ、　０．０７８１％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ５７．　ＭＣ−Ｔｒ_５０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．１１６９％歪み。 　　　　　　　　　　　　 　 　　　　　　Ｌ側出力電圧＝２Ｖ、　０．１０９９％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

Ｅ５８．　ＭＣ−Ｔｒ_１００ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．１４１３％歪み。 　　　　　　　　　　 　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．１５８１％歪み。 　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

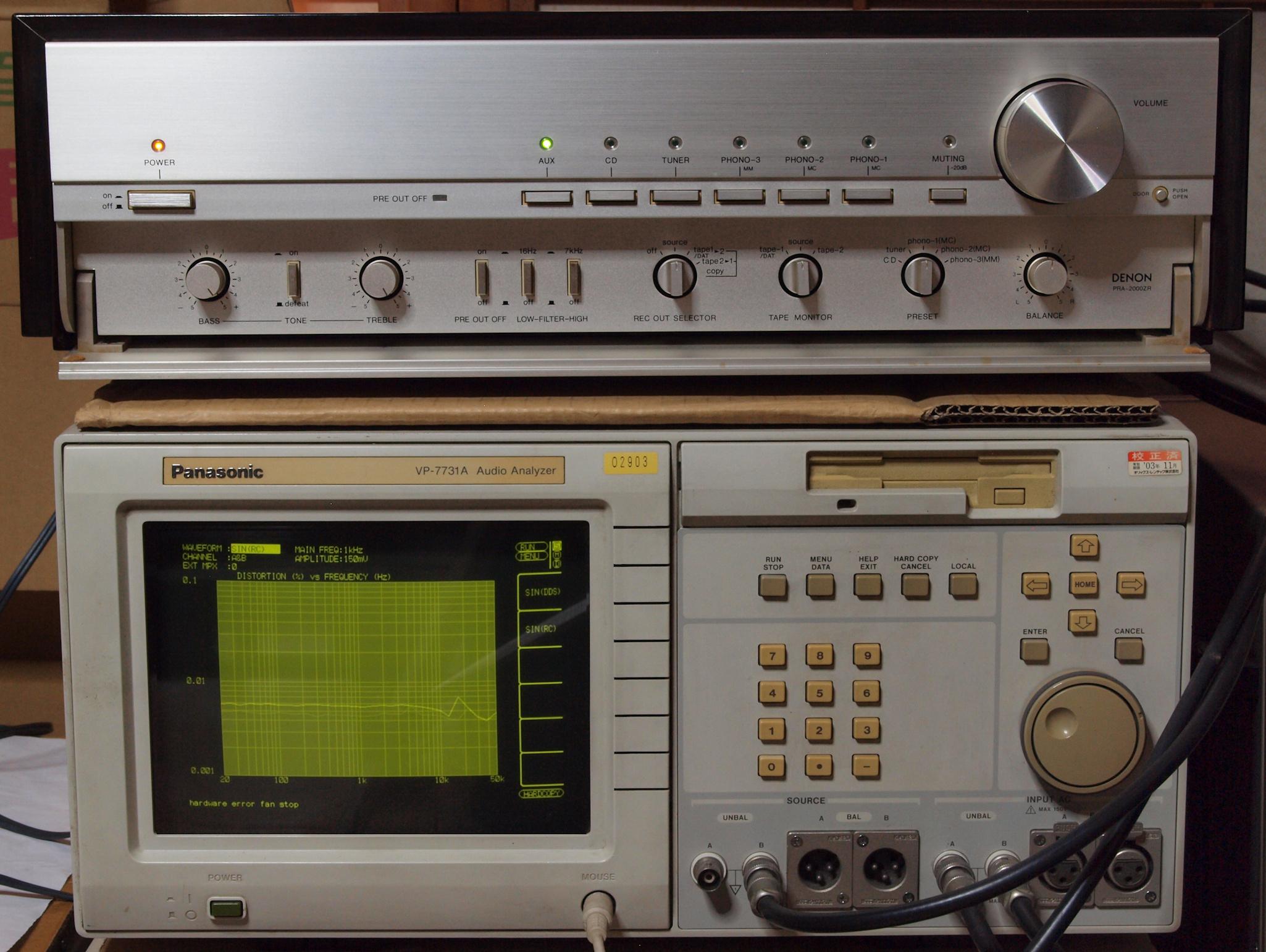

Ｆ．　上位測定器による　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｆ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定

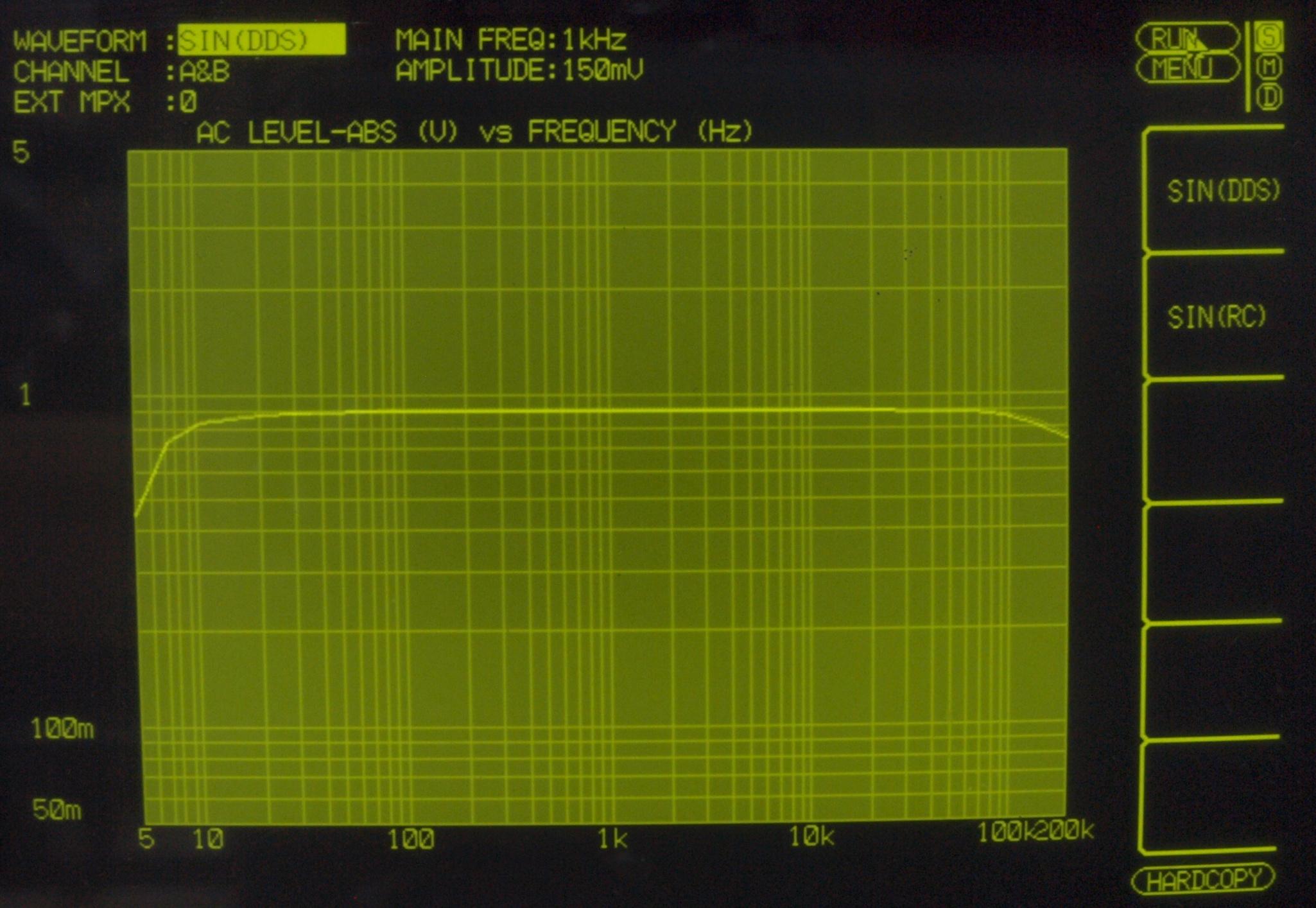

Ｆ１１．　入出力特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

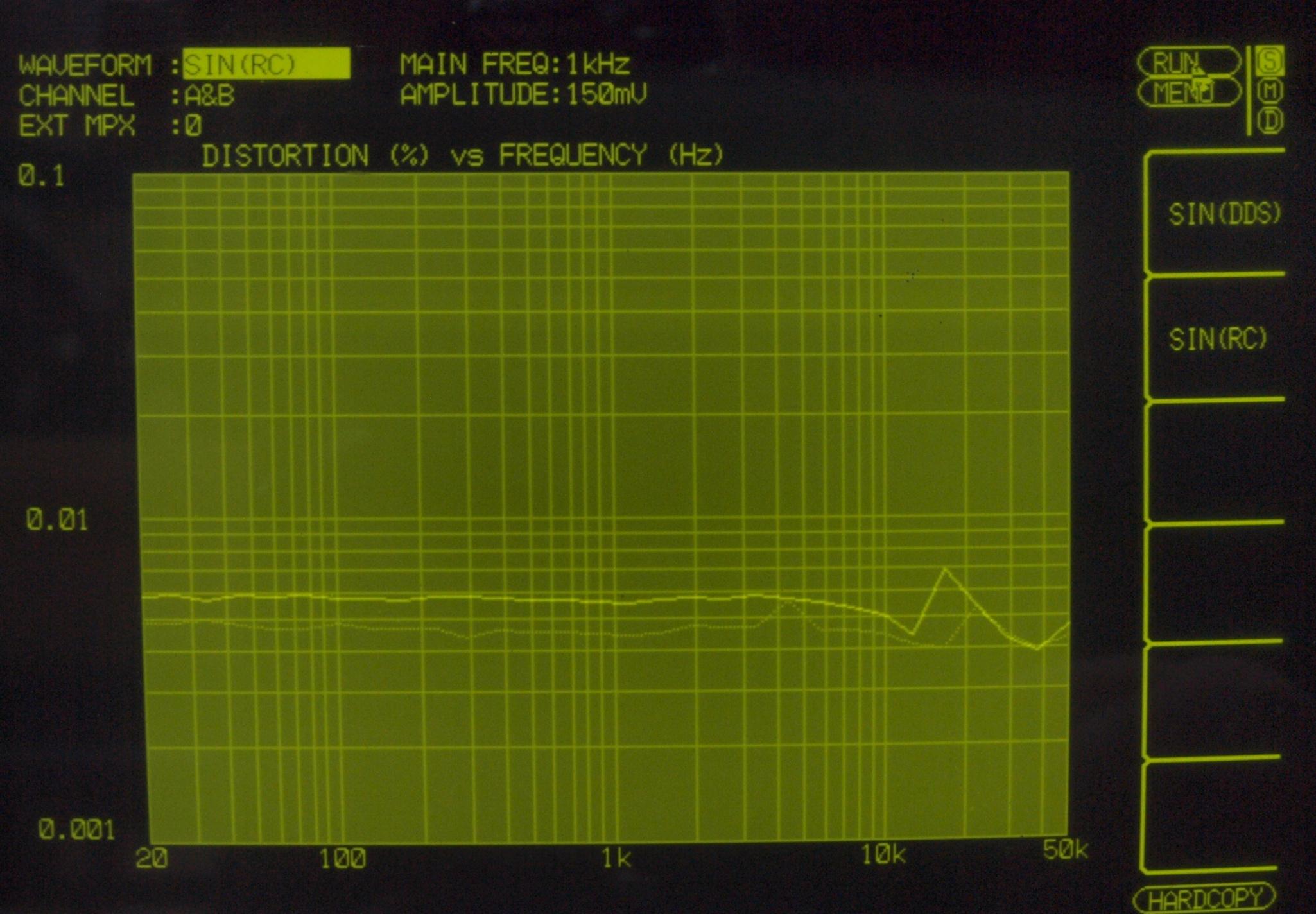

Ｆ１２．　歪み率特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

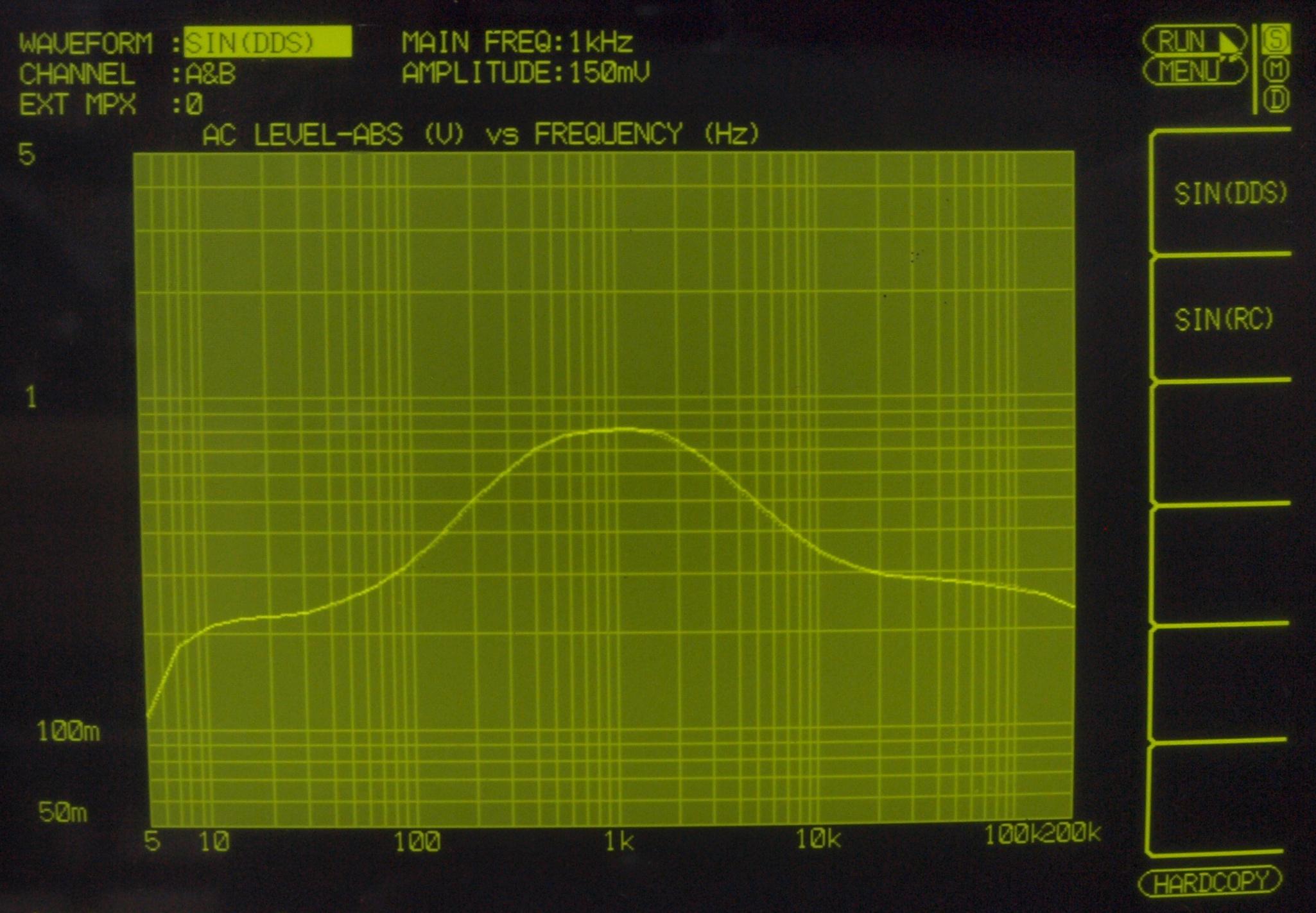

Ｆ１３．　入出力特性測定（AUX入力）　ＢＡＳＳ　＆　ＴＲＥＢＬＥ　最大 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ。左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ１４．　入出力特性測定（AUX入力）　ＢＡＳＳ　＆　ＴＲＥＢＬＥ　最小 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ。　左出力＝薄（細い）色　右出力＝濃い（太い）色

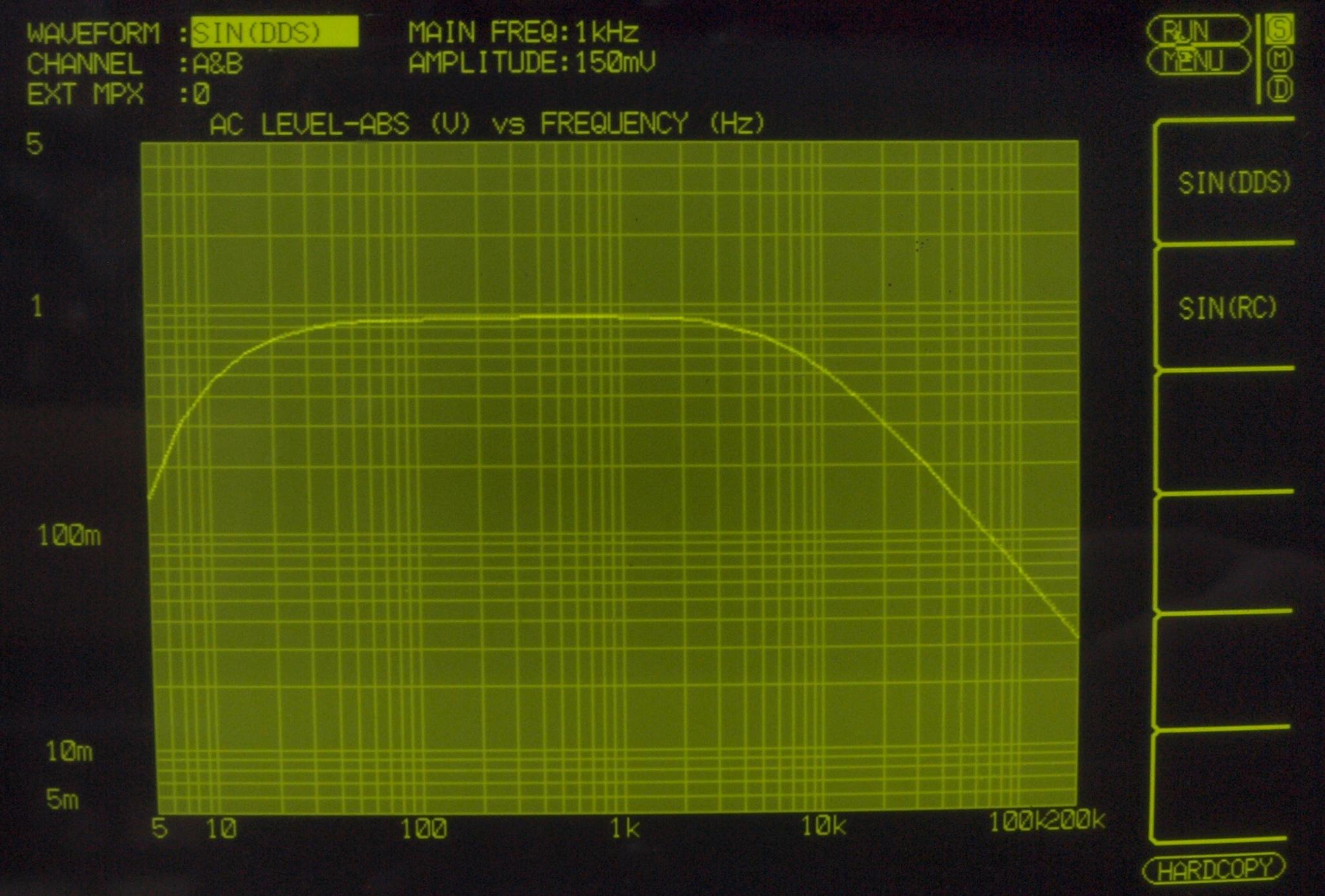

Ｆ１５．　入出力特性測定（AUX入力）　ＬｏｗＦｉｌｔｅｒ　＆　ＨｉｇｈＦｉｌｔｅｒ　ＯＮ 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ。　左出力＝薄（細い）色　右出力＝濃い（太い）色

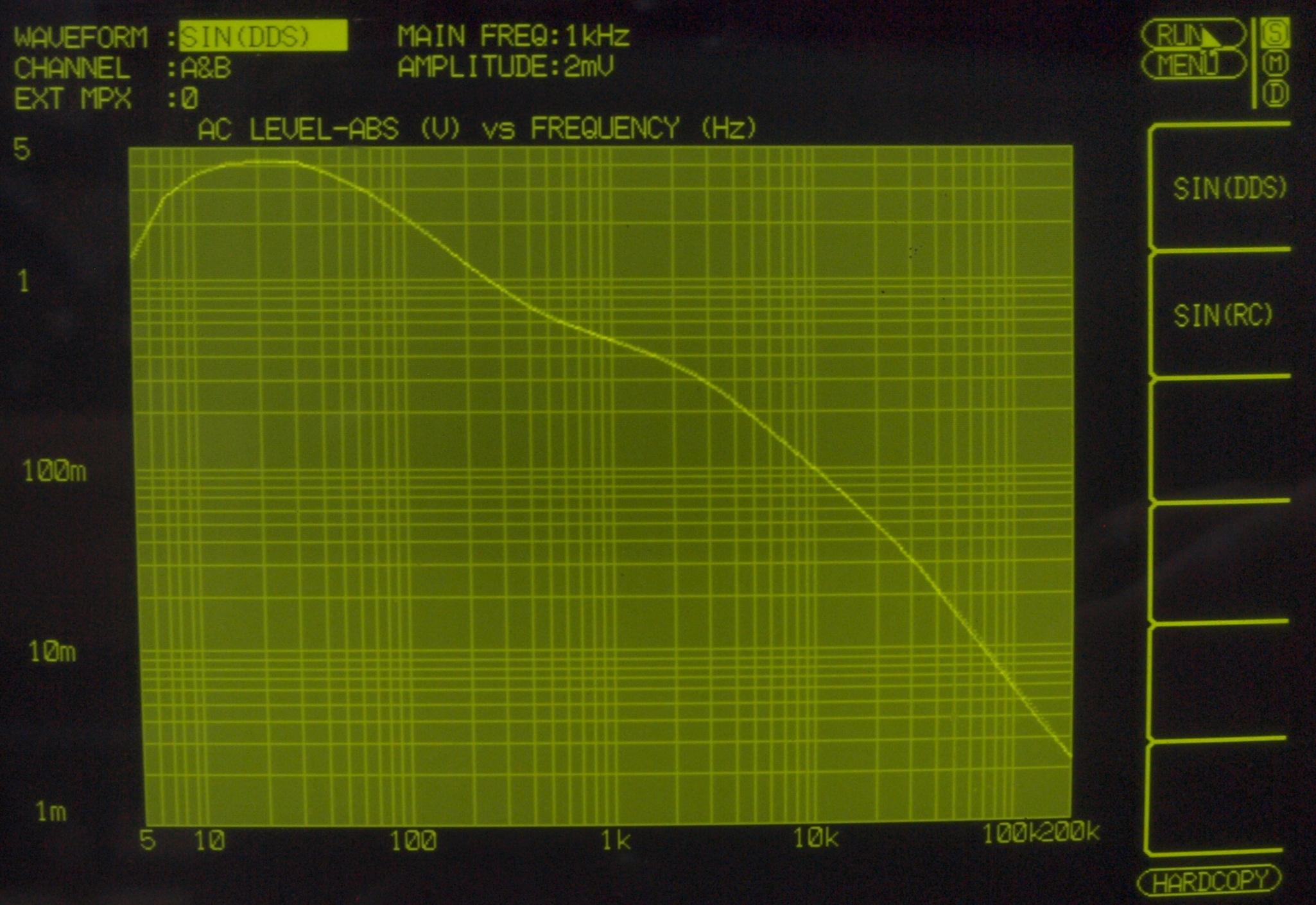

Ｆ２１．　入出力特性測定（MM入力）＝ＰＨＯＮＯ−３ 　　　　　　ＭＭ入力　入力電圧＝２ｍＶ一定入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ２２．　入出力特性測定（ＭＣ入力）＝ＰＨＯＮＯ−２ 　　　　　　ＭＣ入力端子へ０．１１ｍＶ入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

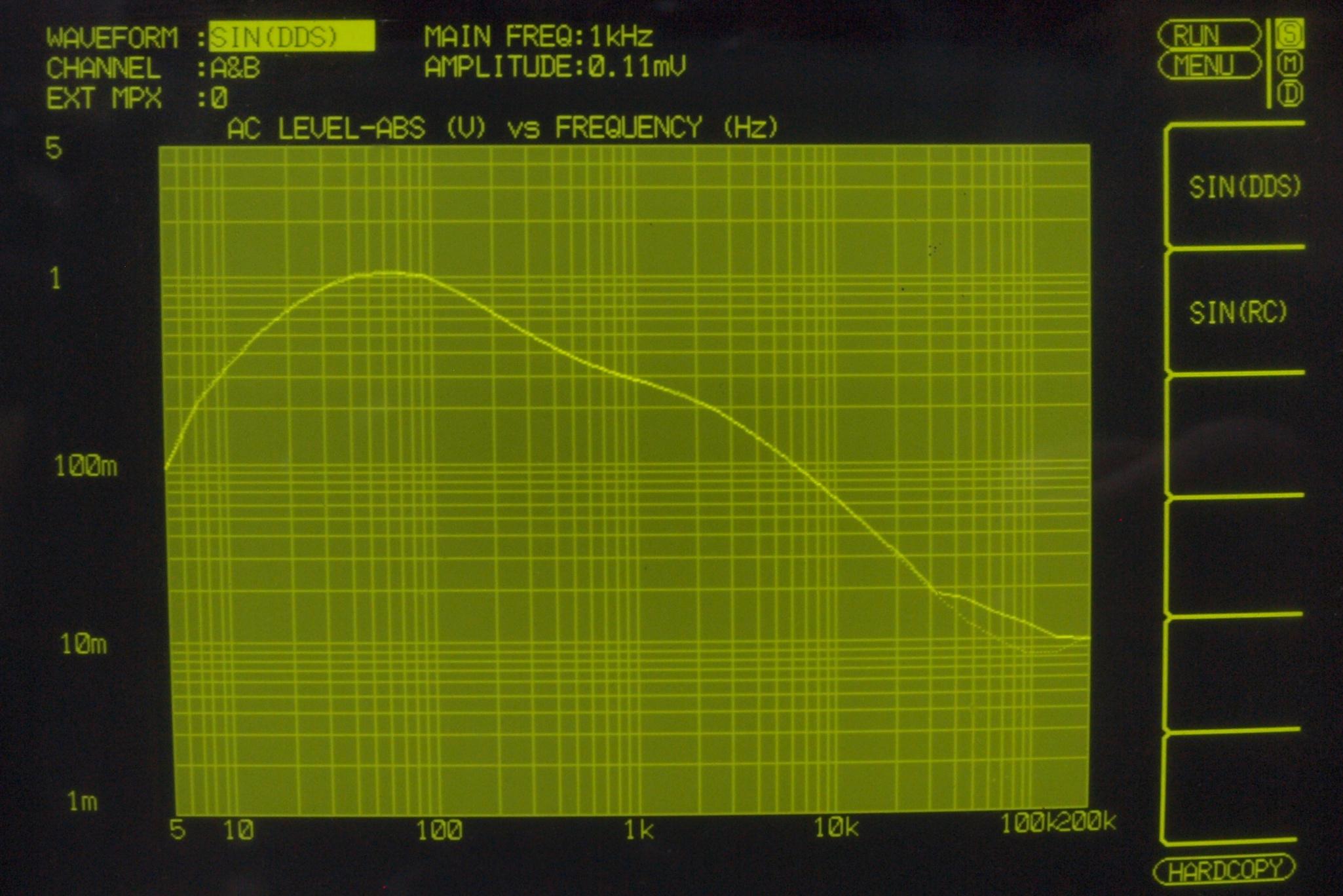

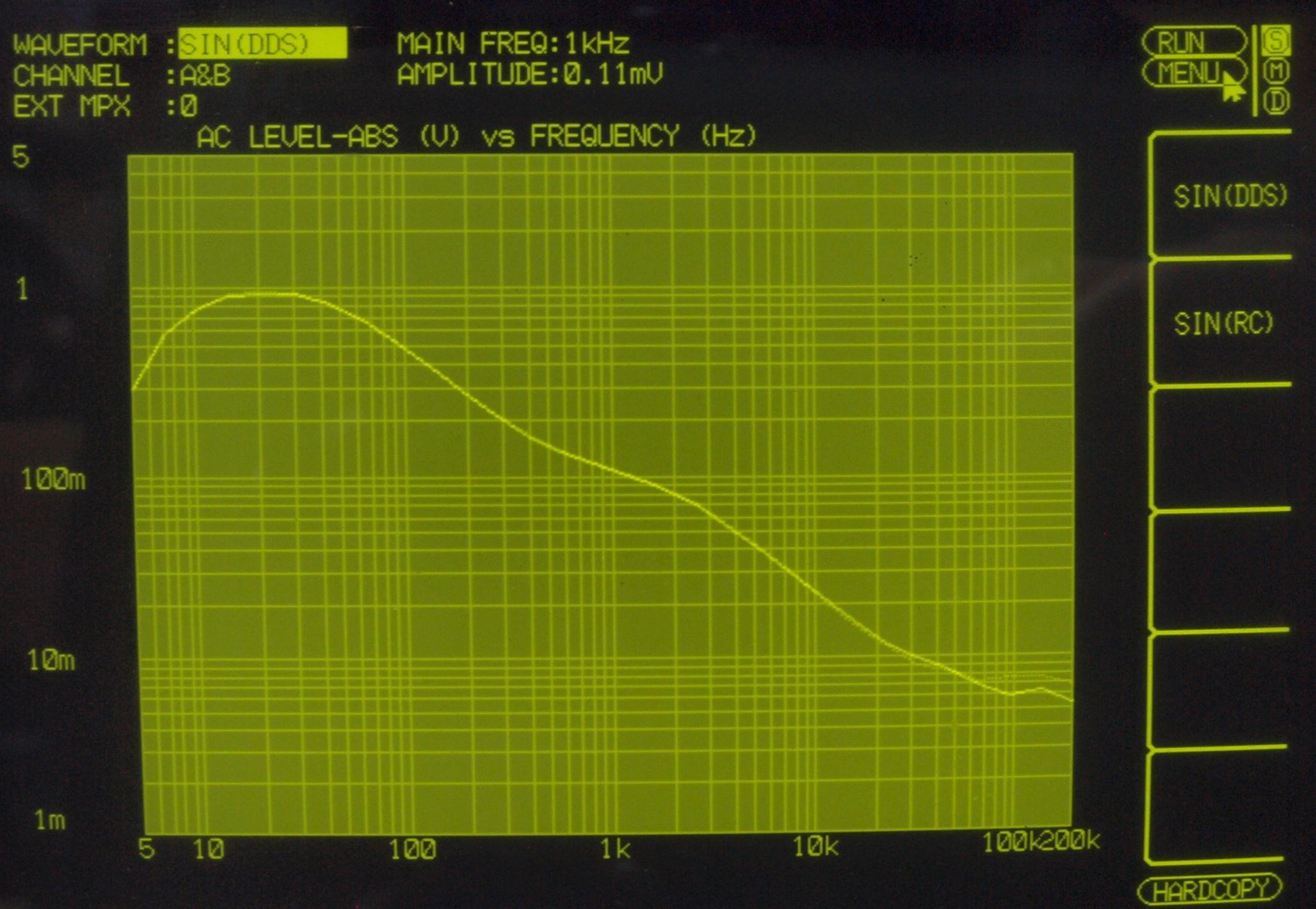

Ｆ２３．　入出力特性測定（ＭＣ　TR入力）＝ＰＨＯＮＯ−１ 　　　　　　ＭＣ入力端子へ０．１１ｍＶ入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色。

Ｅ５．　引き続き２４時間エージング。　左はベストコンビ日立　ＨＭＡ−９５００ｍｋ�U．　６５台目

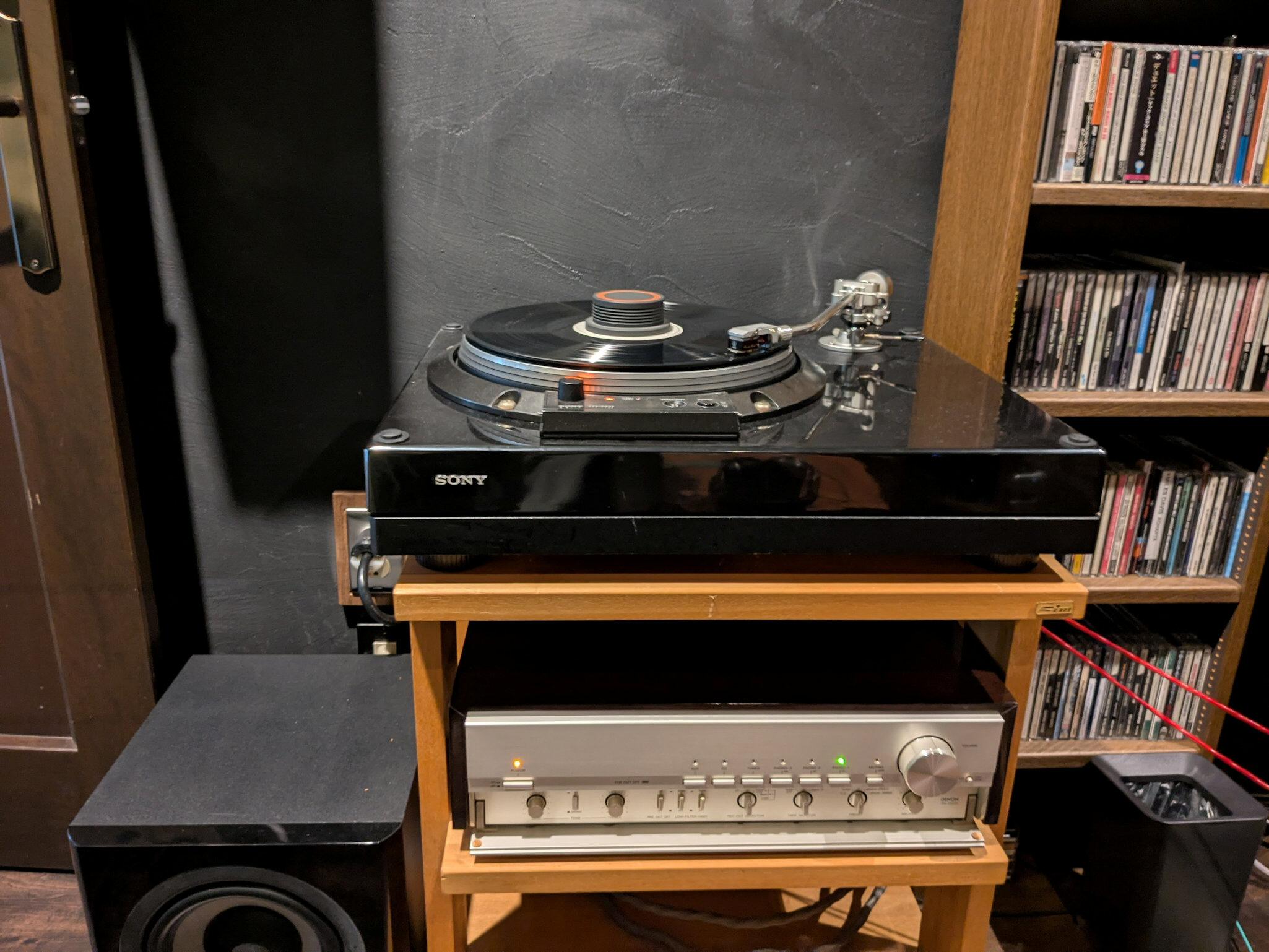

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況、　全体を見る。

Ｙ２．　設置状況。

Ｓ．　ＤＥＮＯＮ　ＰＲＡ−２０００ＺＲ　の仕様（マニアル・カタログより）

型式 ステレオプリアンプ＝ＰＲＡ−２０００ＺR イコライザーアンプ部（PHONO IN〜REC OUT） 入力感度／インピーダンス PHONO-1 MC：0.1mV/40Ω PHONO-2 MC：0.12mV/100Ω PHONO-3 MM：2.5mV/47kΩ 最大許容入力 PHONO-1 MC：20mV/1kHz PHONO-2 MC：24mV /1kHz PHONO-3 MM：500mV/1kHz 最大出力／定格出力 30V/150mV 全高調波ひずみ率 0.001％以下　1kHz　20V出力時（PHONO-1）．．．注＝ＲＥＣ　ＯＵＴが20Ｖにはなりません！ 0.0015％以下　20Hz〜20kHz 3V出力時(PHONO-2&3)．．．注＝ＲＥＣ　ＯＵＴが３Ｖにはなりません！ RIAA偏差 PHONO-1 MC=20Hz〜100kHz ±0.2dB PHONO-2 MC=20Hz〜100kHz ±0.2dB PHONO-3 MM=10Hz〜100kHz ±0.2dB SN比 PHONO-1 MC=80dB（入力0.25mV時、Aカーブ・ウェイティング） PHONO-2 MC=75dB（入力0.25mV時、Aカーブ・ウェイティング） PHONO-3 MM=90dB(Aカーブ・ウェイティング） セパレーション 20Hz, 1kHz, 80dB以上. 20kHz, 70dB以上 ハイレベルアンプ部（AUX IN〜ＰRE OUT） 入力感度/インピーダンス TUNER、ＣＤ，DAD／ＡＵＸ、TAPE（PB-1＆2）＝150mV／47kΩ 最大出力／定格出力 12V／1.0V 全高調波ひずみ率 0.0015％以下　20Hz〜20kHz、4V出力時 周波数特性 1Hz〜300kHz　+0／-3dB 10Hz〜100kHz　+0／-0.3dB SN比 105dB（Aカーブ・ウェイティング） セパレーション 20Hz：100dB、1kHz：75dB、20kHz：65dB ゲイン 16.5dB ミューティング -20dB（LED点灯指示） プリアウトオフ -∞dB（LED点滅指示） フィルター HIGH：7kHz、6dB／oct LOW（サブソニック）：16Hz、6dB／oct トーンコントロ−ル TREBLE：±8dB／10kHz BASS：±8dB／100Hz 消費電力 63W（電気用品取締法による） 外形寸法 W462×H145×D385mm（つまみ類、足の高さ含む）／10.6kg 重量 10.6kg 付属品 低容量接続コード1本、保証書 価格 250,000円、1984年2月
